تکنولوژی تله کنترل و RTU  در کمپانی WAGO

تکنولوژی تله کنترل و RTU  در کمپانی WAGO

کمپانی WAGO ارائه دهنده سیستم های تله کنترل و RTU در صنعت گاز، ‌آب، برق و کلیه تجهیزات زیر ساختی نیازمند تله کنترل می باشد.

اگرچه استفاده از انرژی های پاک برای محیط زیست بسیار مفید می باشد اما رسیدن به این مهم همیشه برای تولید کنندگان انرژی چالش برانگیز بوده است.

یکی از این انرژی ها گاز و صنعت توزیع گاز که همواره می بایست موارد زیر را در نظر گرفت:

• مانیتورینگ نقاط تولید گاز و ایستگاه های گاز
• مانیتورینگ تنظیم فشار گاز، افزایش فشار، ‌کاهش فشار
• آرشیو کردن اطلاعات بصورت کاملا امن،‌ ارزیابی و انتقال اطلاعات به لایه های مانیتورینگ بالاتر
• IT Security – انتقال حفاظت شده اطلاعات مابین ایستگاههای مختلف گاز و مرکز کنترل

برای دست یافتن به موارد بالا ویژگی های زیر در خانوادهRTU  های کمپانیWAGO  موجود می باشد:

• Open VPN encryption
• IPsec encryption
• MAC filter
• Separate TCP/IP ports

تمام ویژگی های فوق قابل استفاده در دیگر صنایع از قبیل صنعت آب، ‌برق و سایر صنایع زیر ساختی می باشند.

  خانواده  تله کنترل های کمپانیWAGO  به شرح ذیل می باشند:

• 750-8202/025-001 از کمپانی WAGO
• 750-8202/025-002 از کمپانی WAGO
• 750-8204/025-001 از کمپانی WAGO

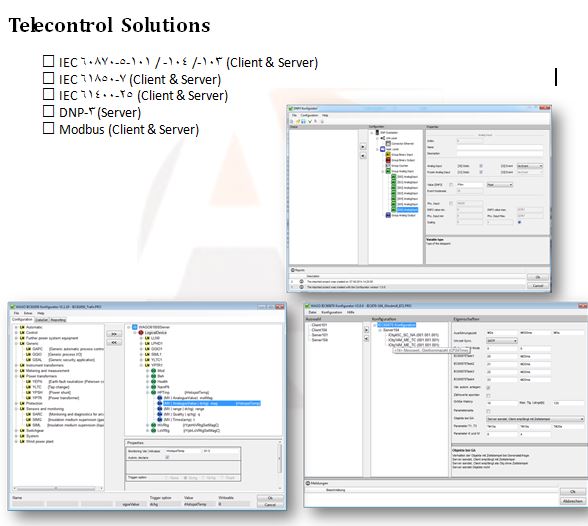

این کنترلرها رنج کاملی از ماژول های ورودی / خروجی را پشتیبانی می کنند، همچنین قابلیت استفاده از پروتکل های ذیل موجود می باشد:

• IEC 60870-5-101/-103/-104
• IEC 61850-7-4
• IEC 61400-25
• DNP3
• OPC
  • Modular PLC with IEC TeleControl Connectivity (RTU)
  • IEC60870-5-101 & -104 Client & Server, -103 Client
  • WEB Based WAGO Telecontrol Gateway (“WTG”)
  • Scalable hardware platform (up to ~ 600 IEC objects per station)
  • .4 client connections (DUAL LAN)
  • import/export functions for Configuration Data Set
  • Historical data logging (16..128kb)
  • Time stamping (with/without/CP24/CP56) via DCF, Object103, GPS

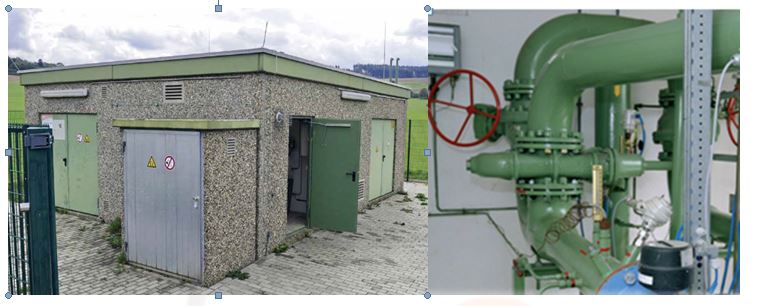

WAGO-I/O Telecontrol Solutions for Gas Distribution Station

EON AG uses an all-in-one solution for control and IEC60870 monitoring of a gas distribution station.

Communication and process loop control are done by
a single controller (RTU)

The entire installation is ZONE II classified.
Zone I sensors are directly integrated.

• IEC60870-5 104 Data Server
• Process Monitoring via WEB-VISU
• Utilization of intrisincially safe I/Os
• PI-control (reference volume- /pressure control, bumpless switchover, local control etc. )
