معرفی کامل انواع تابلو برق خانگی تک ‌فاز

معرفی کامل انواع تابلو برق خانگی تک ‌فاز

معرفی کامل انواع تابلو برق خانگی تک ‌فاز

تابلو برق‌ خانگی تکفاز نقش حیاتی در توزیع و مدیریت برق منازل مسکونی ایفا می‌کند. این نوع تابلو برق با ولتاژ ۲۳۰ ولت عمل کرده و از دو سیم فاز و نول برای تکمیل مدار استفاده می‌نماید. وظیفه اصلی آنها حفاظت از تجهیزات الکتریکی خانگی در برابر نوسانات ولتاژ و جریان‌های غیرمجاز است. در این مقاله، به بررسی انواع تابلو برق خانگی تکفاز، اجزا، مراحل نصب، مشخصات فنی و استانداردهای مرتبط می‌پردازیم تا نیازهای کاربران به‌ طور کامل برطرف شود.

معرفی کامل انواع تابلو برق خانگی تک ‌فاز

تابلو برق‌ خانگی تکفاز عموما برای منازل مسکونی به کار می‌رود. این تابلوها مشتمل بر یک سیستم فاز و نول هستند که ولتاژ معمول آنها 230 ولت است. توزیع برق به مدارهای مختلف و تجهیزات خانگی به صورت منظم و ایمن از وظایف اصلی آنهاست. همچنین تابلوهای تکفاز با استفاده از کلیدهای حفاظتی و فیوزها، برق مدارها را در برابر نوسانات و جریان‌های غیرمجاز حفاظت می‌کنند.

تابلو برق‌ خانگی تکفاز بر اساس نوع نصب و کاربرد به دسته‌های مختلفی تقسیم می‌شود. تابلو برق روکار که بر روی دیوار نصب می‌شود و به راحتی قابل دسترسی است. تابلو برق توکار که داخل دیوار یا سقف کار گذاشته می‌شود و فضای کمتری اشغال می‌کند. تابلو برق کنتوری که شامل کنتورها و تجهیزات حفاظتی داخلی مانند کلیدهای مینیاتوری است و در ابتدای انشعاب برق ساختمان قرار می‌گیرد.

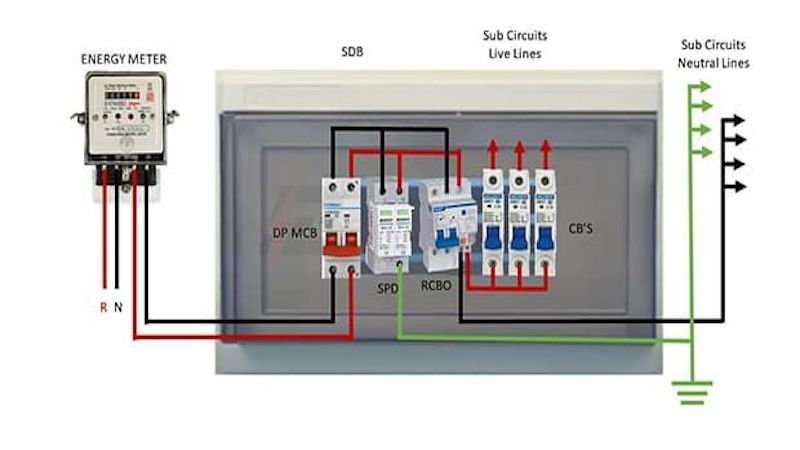

انواع تابلو برق خانگی تک ‌فاز
انواع تابلو برق خانگی تک ‌فاز

از مهم‌ترین انواع تابلو برق خانگی تکفاز می‌توان به تابلو برق توزیع اشاره کرد که برای مدارهای مختلف خانه مورد استفاده قرار می‌گیرد و شامل کلیدهای حفاظتی است. همچنین تابلو برق حفاظتی که برای حفاظت از تجهیزات حساس در برابر نوسانات برقی و وقوع اتصال کوتاه استفاده می‌شود. در نهایت تابلو مرکزی که برای انباری‌ها و منازل بزرگ کاربرد دارد و به شکل مرکزی به توزیع برق می‌پردازد.

اجزای تابلو برق تک فاز

یک تابلو برق تکفاز از اجزای مختلفی تشکیل شده است که هر کدام وظیفه خاصی را بر عهده دارند:

  • کلید اصلی (MCCB): برای قطع و وصل کردن جریان برق ورودی به ساختمان استفاده می‌شود.
  • فیوزها: برای حفاظت از مدارها در برابر جریان‌های بیش از حد به کار می‌روند.
  • رله‌ها:  برای کنترل و حفاظت تجهیزات الکتریکی مورد استفاده قرار می‌گیرند.
  • چراغ‌های سیگنال:  وضعیت عملکرد تابلو برق را نمایش می‌دهند.

مراحل نصب تابلو برق تک فاز

نصب صحیح تابلو برق‌ خانگی تکفاز از اهمیت بالایی برخوردار است و شامل مراحلی است که باید به دقت انجام شوند. ابتدا باید نقشه ساختمان بررسی شود تا محل‌های مورد نیاز برای تغذیه برق شناسایی شده و ظرفیت تابلو برق تعیین گردد. سپس کابل‌های ورودی شامل سیم فاز و نول از منبع تغذیه به کلید اصلی (MCCB) متصل می‌شوند. در مرحله بعد، خروجی‌های کلید اصلی به فیوزها و مدارهای فرعی مختلف برای توزیع برق متصل می‌شوند. در نهایت، تجهیزات به سیستم زمین (ارت) متصل می‌شوند تا ایمنی افزایش یابد.

نکات مربوط به نصب و استفاده

نصب تابلو برق‌ خانگی تکفاز نیازمند رعایت استانداردهای ایمنی و فنی است. از جمله نکات مهم می‌توان به موارد زیر اشاره کرد:

  • انتخاب محل مناسب برای نصب تابلو که در دسترس باشد و از عوامل مضر مانند رطوبت و ضربه دور باشد.
  • نصب توسط تکنیسین متخصص و مستند به استانداردهای فنی.
  • بررسی دوره‌ای تابلو و تجهیزات داخل آن برای اطمینان از عملکرد صحیح.

استانداردهای مرتبط با تابلو برق تکفاز

رعایت استانداردهای ملی و بین‌المللی در طراحی و نصب تابلو برق‌ خانگی تکفاز ضروری است. این استانداردها شامل موارد زیر می‌شوند:

  • استانداردهای IEC:  مجموعه استانداردهای بین‌المللی الکتروتکنیکی که مشخصات فنی و ایمنی تابلو برق‌ها را تعیین می‌کنند.
  • استانداردهای ملی ایران (ISIRI):  استانداردهای ملی که باید در طراحی و ساخت تابلو برق‌ها رعایت شوند.

نکات مهم در انتخاب و خرید تابلو برق خانگی تکفاز

در انتخاب انواع تابلو برق خانگی تکفاز مناسب برای منزل، باید به چند نکته توجه کرد. ظرفیت تابلو برق باید با توجه به تعداد و نوع مصرف‌کننده‌های برقی انتخاب شود تا نیازهای خانه به خوبی پوشش داده شود. جنس بدنه تابلو برق که ممکن است فلزی یا پلاستیکی باشد نیز اهمیت دارد و باید با توجه به شرایط محیط نصب انتخاب شود. همچنین، اطمینان از داشتن تأییدیه‌های استاندارد ملی و بین‌المللی برای تضمین ایمنی تابلو برق ضروری است.

جدول مقایسه انواع تابلو برق خانگی تکفاز

نوع تابلو برق

محل نصب

ویژگی‌ها

روکار

روی دیوار

دسترسی آسان، نصب سریع

توکار

داخل دیوار یا سقف

اشغال فضای کمتر، ظاهر زیبا

کنتوری

ابتدای انشعاب برق

شامل کنتور و تجهیزات حفاظتی

نتیجه‌گیری

تابلو برق‌ خانگی تکفاز، بهعنوان یکی از اجزای اصلی سیستم برق منازل، نقش کلیدی در توزیع و مدیریت ایمن برق ایفا می‌کند. در تیم آسان صنعت، ما با تأکید بر رعایت استانداردهای روز و بهره‌گیری از تجهیزات باکیفیت، تلاش می‌کنیم تا امنیت و کارایی سیستم برق خانگی شما را تضمین کنیم. اگر به دنبال یک راهکار حرفه‌ای برای انتخاب، نصب یا نگهداری تابلو برق منزل خود هستید، همین امروز با ما تماس بگیرید و از خدمات تخصصی آسان صنعت بهره‌مند شوید.
