کنترل هواساز AHU Control

مرداد, 1399 wago

سيستم مديريت هوشمند ساختمان (BMS) جهت نظارت، مانيتورينگ و مديريت مركزي كليه سيستم‌ها، تجهيزات، تأسيسات مكانيكي و الكتريكي یک ساختمان به منظور راهبري بهينه، ساده، راحت، سريع، امن و ارزان پیش بینی می گردد. استفاده از سيستم مديريت هوشمند (BMS) در نهايت منجر به كاهش هزينه‌هاي نگهداري، راهبري مرکزی و برگشت سرمایه خواهد گردید. دلايل نصب سيستم مديريت هوشمند (BMS) به شرح ذيل مي‌باشد.

– راهبری با صرفه و كم هزينه

– كاهش هزينه‌های مربوط به پرسنل بهره ‌بردار و نگهداری

– كاهش تعداد پرسنل تاسيساتی

– كاهش هزينه انرژي و سوخت

– ايجاد فضاي كاری امن و راحت برای استفاده کنندگان

– نظارت و مديريت مركزی راحت توسط كامپيوتر شخصی

یکی از سیستم های قابل کنترل در یک ساختمان یا فضای صنعتی، هواسازها می باشند، بدلیل تامین هوای مطلوب و مورد نیاز افراد داخل ساختمان کنترل هواساز به امری بسیار مهم مبدل گشته است.

در ادامه به بررسی یک نمونه هواساز که توسط کنترلرها و ماژول های کمپانی آلمانی WAGO اجرا شده است می پردازیم:

در این پروژه کنترل دمای هوای رفت Supply Air Temperature به همراه فن های تک دور مورد بررسی قرار می گیرد، همچنین خواهیم دید که وضعیت های جاری سیستم چگونه از طریق صفحه واسط گرافیکی نرم افزار WAGO I/O PRO قابل مشاهده خواهد بود.

برای کنترل هواساز مذکور نقاط کنترل و مانیتورینگ زیر در نظر گرفته شده است:

  • Fans, single-stage
  • Air-side antifreeze protection
  • Preventative antifreeze protection with preflush
  • Pump activation on demand
  • Motor protection
  • Pumps with jam protection
  • Control of supply air and exhaust air dampers
  • Fan V-belt monitoring with differential pressure switch
  • Filter monitoring
  • Supply air temperature control in sequence cooling/heating

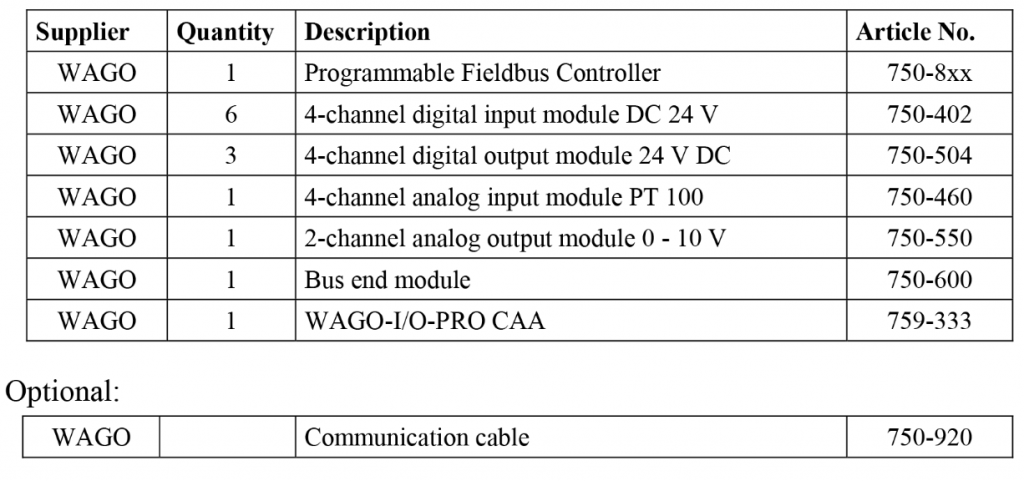

تجهیزات ذیل  از کمپانی WAGO جهت کنترل هواساز مورد استفاده قرار می گیرند:

سيستم مديريت هوشمند ساختمان (BMS)
سيستم مديريت هوشمند ساختمان (BMS)

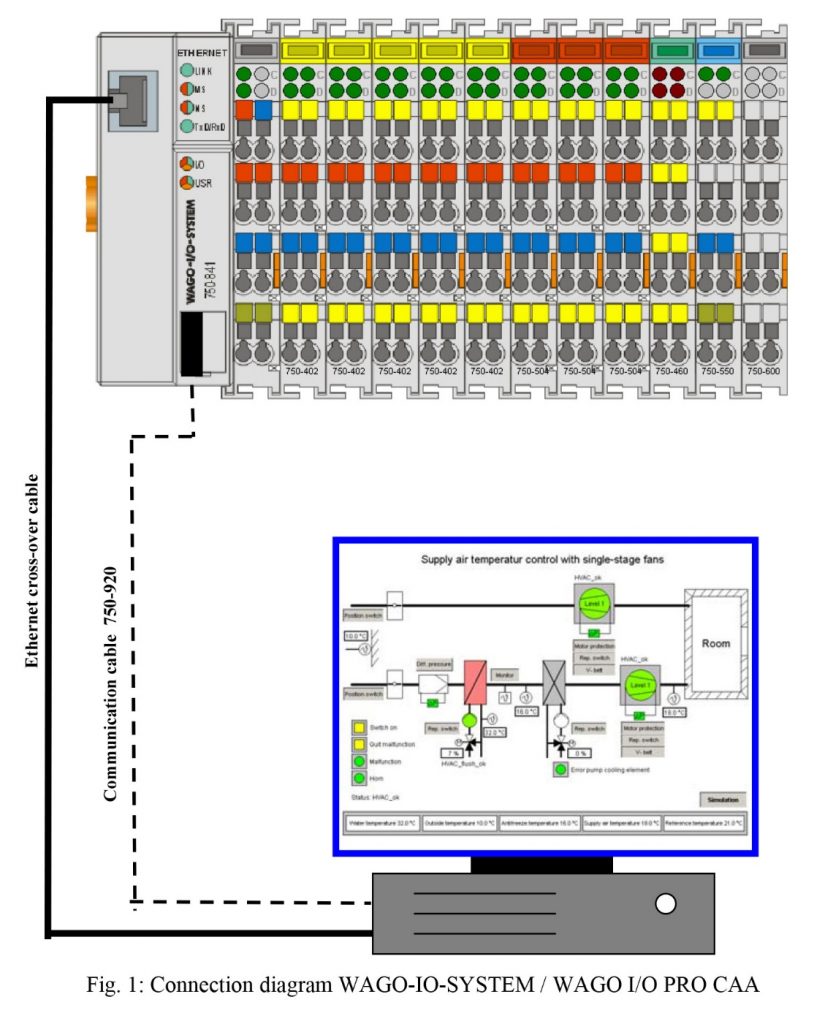

پیکر بندی سخت افزاری سیستم کنترل هواساز به صورت زیر می باشد:

سيستم مديريت هوشمند ساختمان (BMS)
سيستم مديريت هوشمند ساختمان (BMS)

دیاگرام کنترل هواساز به شرح ذیل می باشد:

یک کنترلر PI دمای هوای خروجی از هواساز و در حقیقت سیستم تهویه را کنترل می کند (RE1)، خروجی این کنترلر به دو قسمت جهت انجام مرحله سرمایش یا گرمایش تقسیم می گردد.

هوای ورودی توسط دمپر هوای تازه و همچنین فن های تک دور کنترل می شود.

چنانچه علاوه بر سنسور Antifreeze از المان گرمایی نیز استفاده شده باشد به یک کنترلر PI دیگر جهت کنترل کمینه دمای خروجی از Heating Coil مورد نیاز می باشد. (RE2) علاوه بر سنسور Antifreeze بعد از کویل گرمایی می توان از یک سنسور دما در مسیر برگشت آب کویل گرمایی جهت حفاظت اضافی در برابر فریز استفاده کرد. این سنسور همچنین کنترل دمای آب برگشت را عهده دار می باشد.

عملکرد کلی سیستم کنترل هواساز در یک ماژول نرم افزاری منحصر به فرد سازماندهی شده است.

می بایست در هنگام راه اندازی هواساز مراحل راه اندازی ویژه ای دنبال گردد.

معمولا دو شرط لازمه راه اندازی یک ماژول می باشد.

  • حضور سیگنال راه اندازی از طرف سیستم مرکزی
  • حضور سیگنال های راه اندازی که در حال اجرا و یا از پیش اجرا شده می باشند.

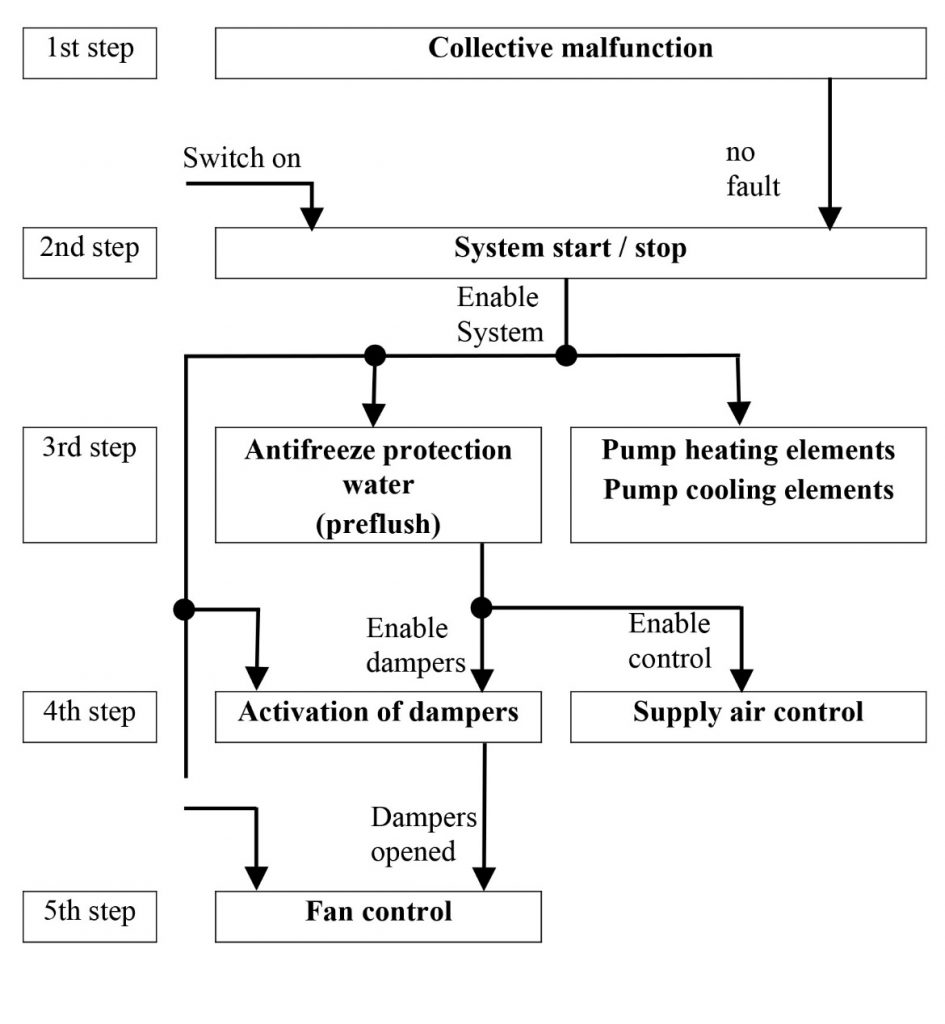

مراحل بالا به صورت شماتیک در شکل زیر آورده شده است:

سيستم مديريت هوشمند ساختمان (BMS)
سيستم مديريت هوشمند ساختمان (BMS)

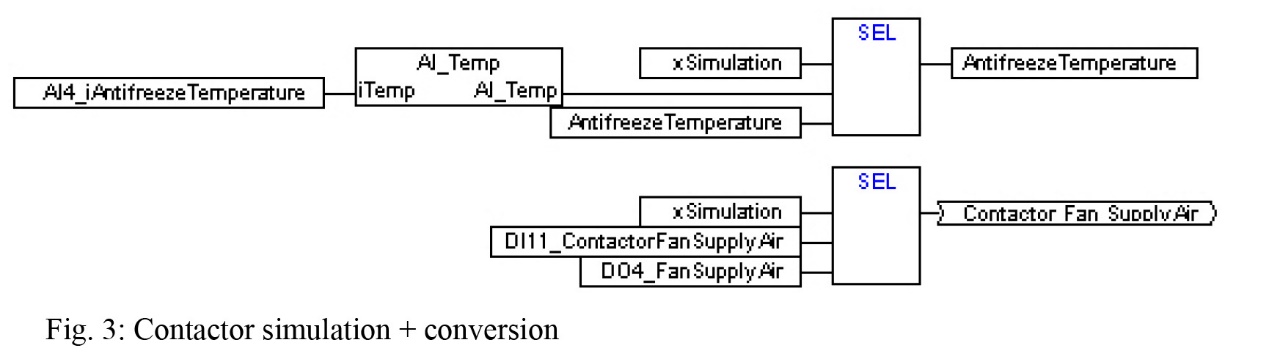

شکل شماره 3 نشان میدهد که چگونه مقدار اندازه گیری توسط سنسور PT 100  به یک مقدار واقعی یا  REAL تبدیل گشته است علاوه بر این در این برنامه کاربردی نشان داده می شود که چگونه وضعیت مانیتورینگ کنتاکتور در صورتیکه مدار حفاظت فن دارای کنتاکت کمکی نباشد قابل پل شدن است.

ماژول نرم افزاری سلکتور (SEL) این اطمینان را حاصل می کند که در هنگام شبیه سازی مقادیر اندازه گیری تعریف نشده اعم از ورودی/خروجی، آنالوگ و دیجیتال استفاده نخواهند شد.

سيستم مديريت هوشمند ساختمان (BMS)
سيستم مديريت هوشمند ساختمان (BMS)

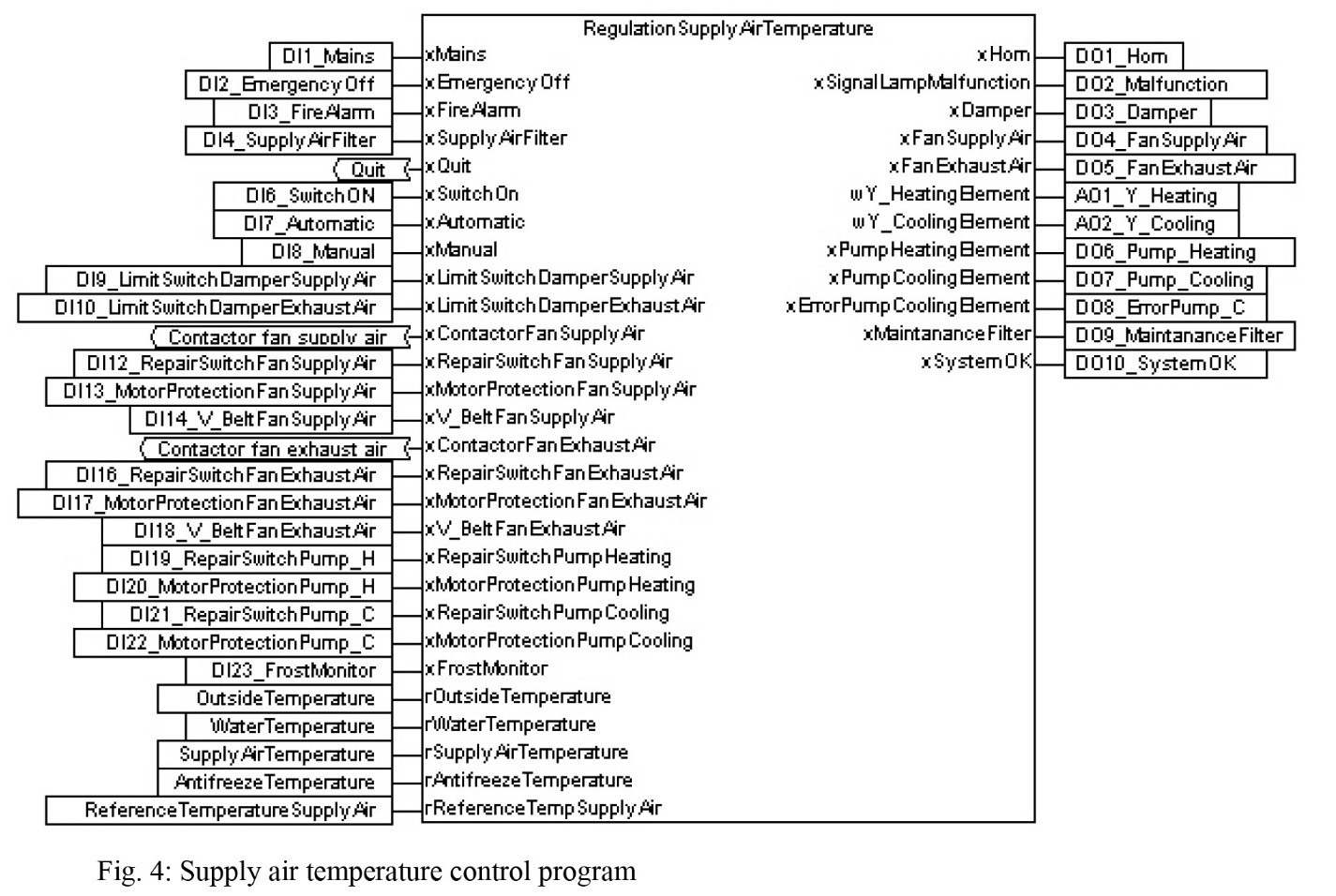

شکل شماره 4 یک برنامه جهت کنترل دمای هوای خروجی در یک هواساز با فن های تک دور را نمایش می دهد، یک زیر برنامه با عنوان Regulation Supply Air Temperature داده ها و متغیرهایی که مستقیما از طریق درگاه های ورودی/خروجی ماژول هایWAGO  گرفته می شوند را در اختیار  PLC قرار می دهد.

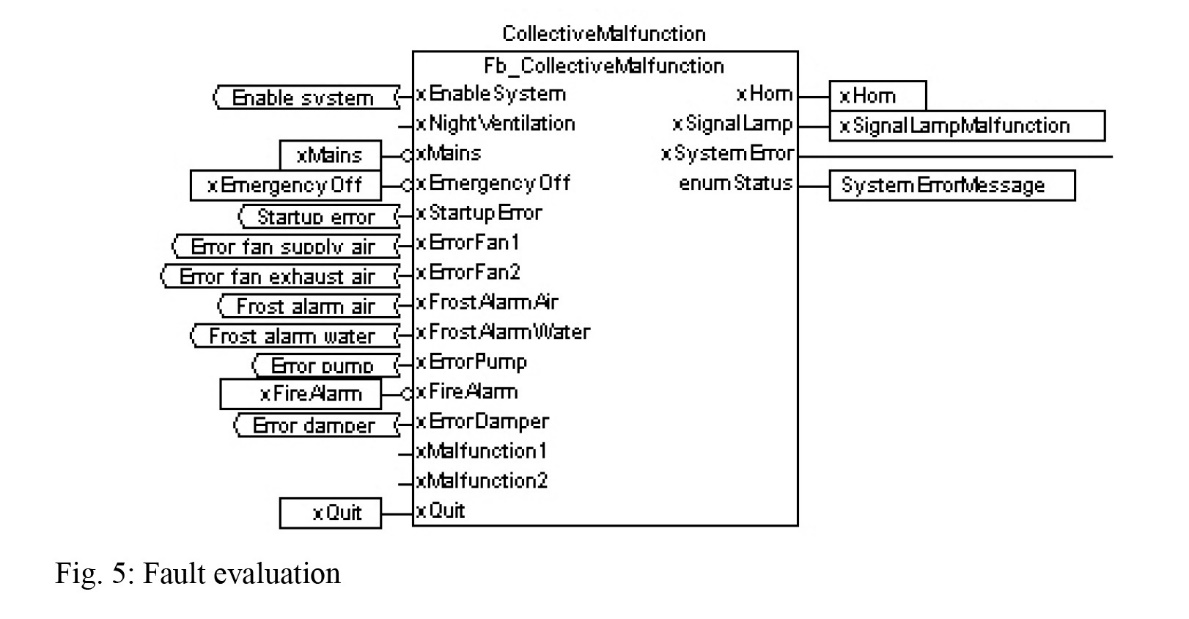

ماژول نرم افزاری جمع آوری خطاها وظیفه ارزیابی تمام خطاهایی که منجر به خاموش شدن هواساز می شوند را بر عهده دارد، این خطاها به صورت دیداری و شنیداری جهت انجام مراحل رفع عیب قابل نمایش هستند. (شکل شماره 6) تمامی خطاها فقط زمانی مورد ارزیابی قرار می گیرند که هواساز در حالت روشن باشد.

ماژول نرم افزاری STOP/START جهت خاموش و روشن کردن هواساز مورد استفاده قرار می گیرد. درصورتیکه خطایی توسط ماژول نرم افزاری جمع آوری خطا گزارش گردد ماژول STOP/START کل سیستم را خاموش می کند، انتخاب بین حالت دستی و یا اتوماتیک توسط یک کلید سه وضعیتی در روی تابلوی کنترل مشخص می گردد، این کلید دارای وضعیت های AUTO-OFF- MANUAL می باشد.

در وضعیت اتوماتیک می توان هواساز را توسط جدول زمانبندی کنترل نمود.

در مواقعی که دمای هوای بیرون پایین می باشد ممکن است در هنگام راه اندازی با خطای Antifreeze مواجه شویم جهت جلوگیری از این خطا می بایست قبل از باز شدن دمپرها و شروع بکار فن ها آب گرم در کویل گرمایی موجود باشد.

در هنگام مواجهه با خطای Antifreeze مراحل و اقدامات زیر به صورت اتوماتیک انجام می گردد:

  • صدور هشدار و آلارم فریز در صورت پایین آمدن دما و رد شدن از دمای بحرانی
  • قرار دادن وضعیت شیر کویل گرمایی در باز ترین حالت شیر معمولا 100 درصد باز
  • مانیتورینگ زمان تخلیه کویل در صورت نبودن آب گرم در کویل

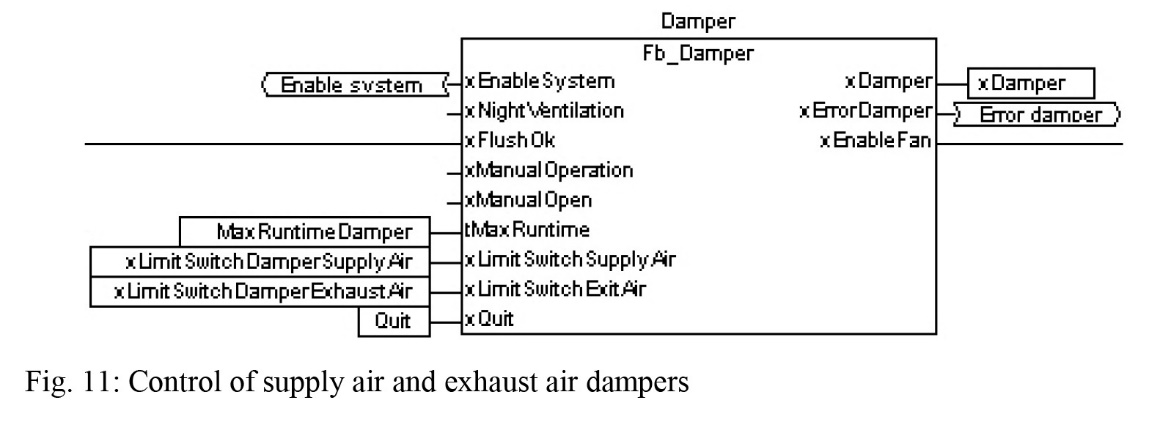

جهت کنترل دمپرها از ماژول Damper استفاده می شود فن های هواساز فقط زمانی راه اندازی می شوند که دمپرها به صورت کامل باز شده باشند.

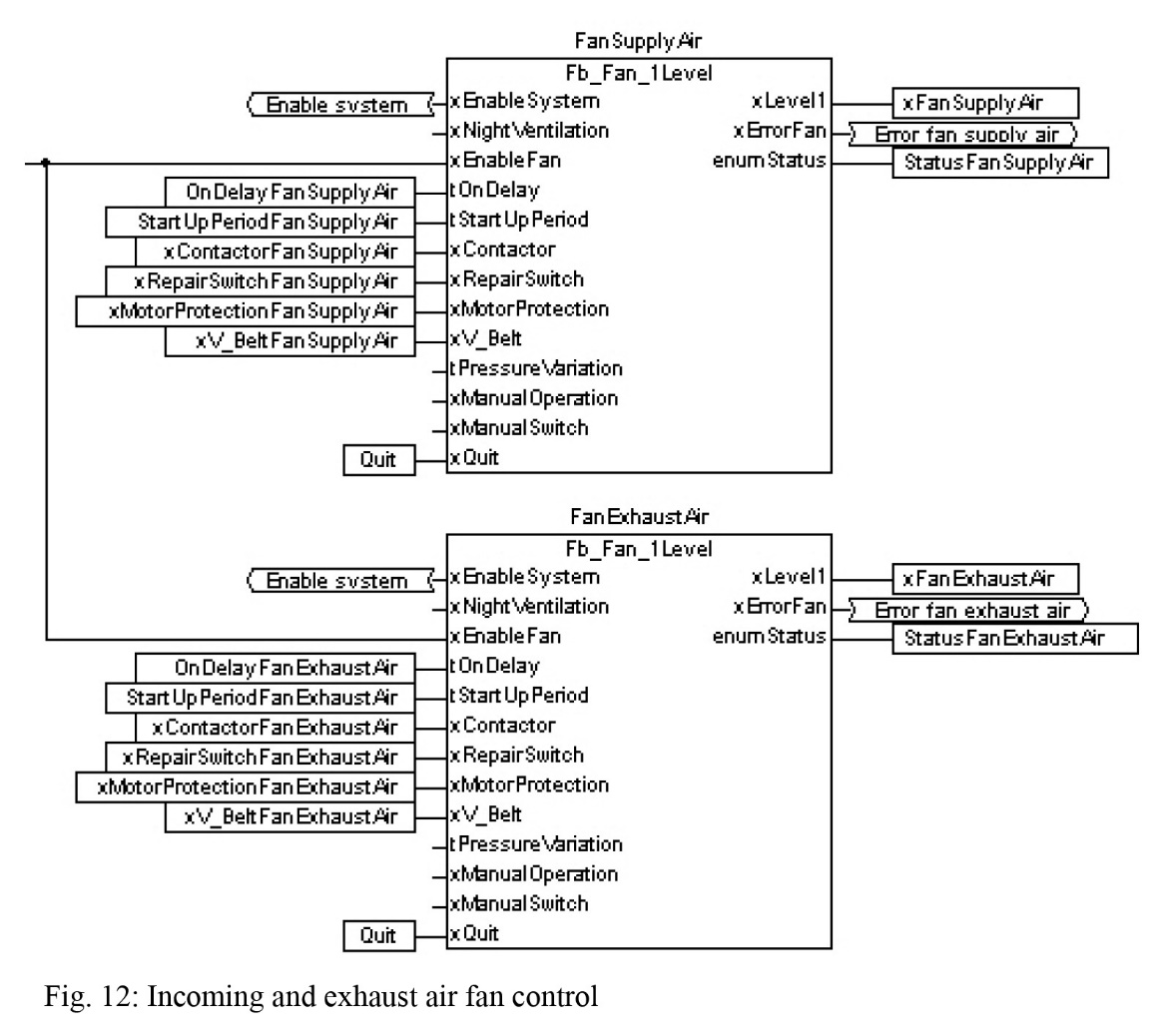

ماژول کنترل فن ها جهت کنترل و مانیتورینگ وضعیت موتور فن، وضعیت اضافه بار و یا اتصال کوتاه، سوییچ تعمیرات، وضعیت کنتاکتور فن و همچنین وضعیت سوییچ اختلاف فشار دو سر فن جهت اطمینان از سالم بودن تسمه فن و صدور فرمان راه اندازی استفاده می شود. (شکل 12)

سيستم مديريت هوشمند ساختمان (BMS)
سيستم مديريت هوشمند ساختمان (BMS)

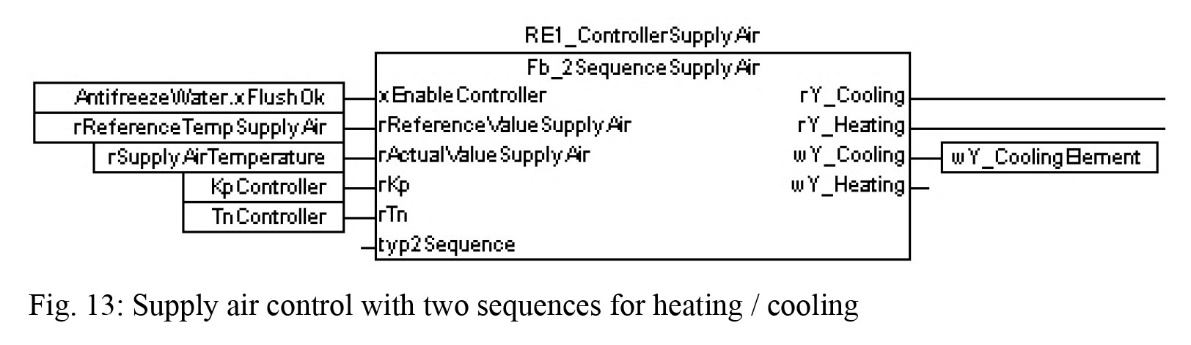

کنترل دمای هوای خروجی از هواساز توسط یک کنترلر PI  انجام می شود و در خروجی کنترلر به دو قسمت گرمایی و یا سرمایی تقسیم می گردد یک محدوده خنثی به میزان 10 درصد بین محدوده گرمایی و سرمایی در نظر گرفته شده است.

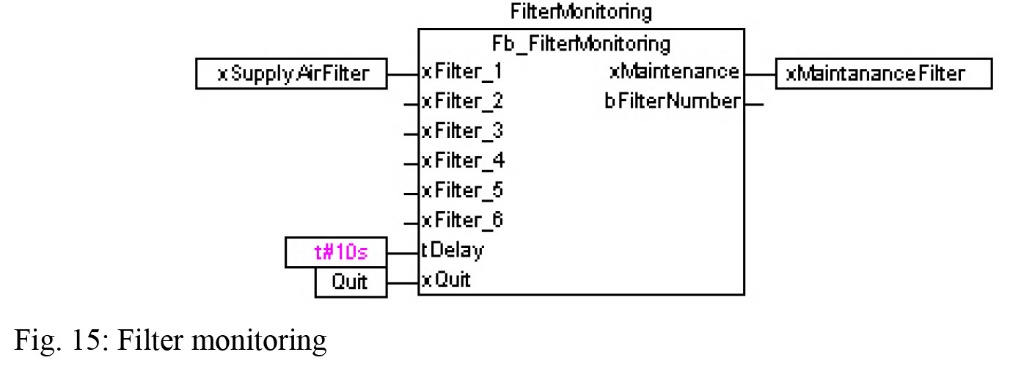

جهت مانیتورینگ فیلترها از ماژول Filter Monitoring مطابق شکل 15 استفاده می شود.

سيستم مديريت هوشمند ساختمان (BMS)
سيستم مديريت هوشمند ساختمان (BMS)

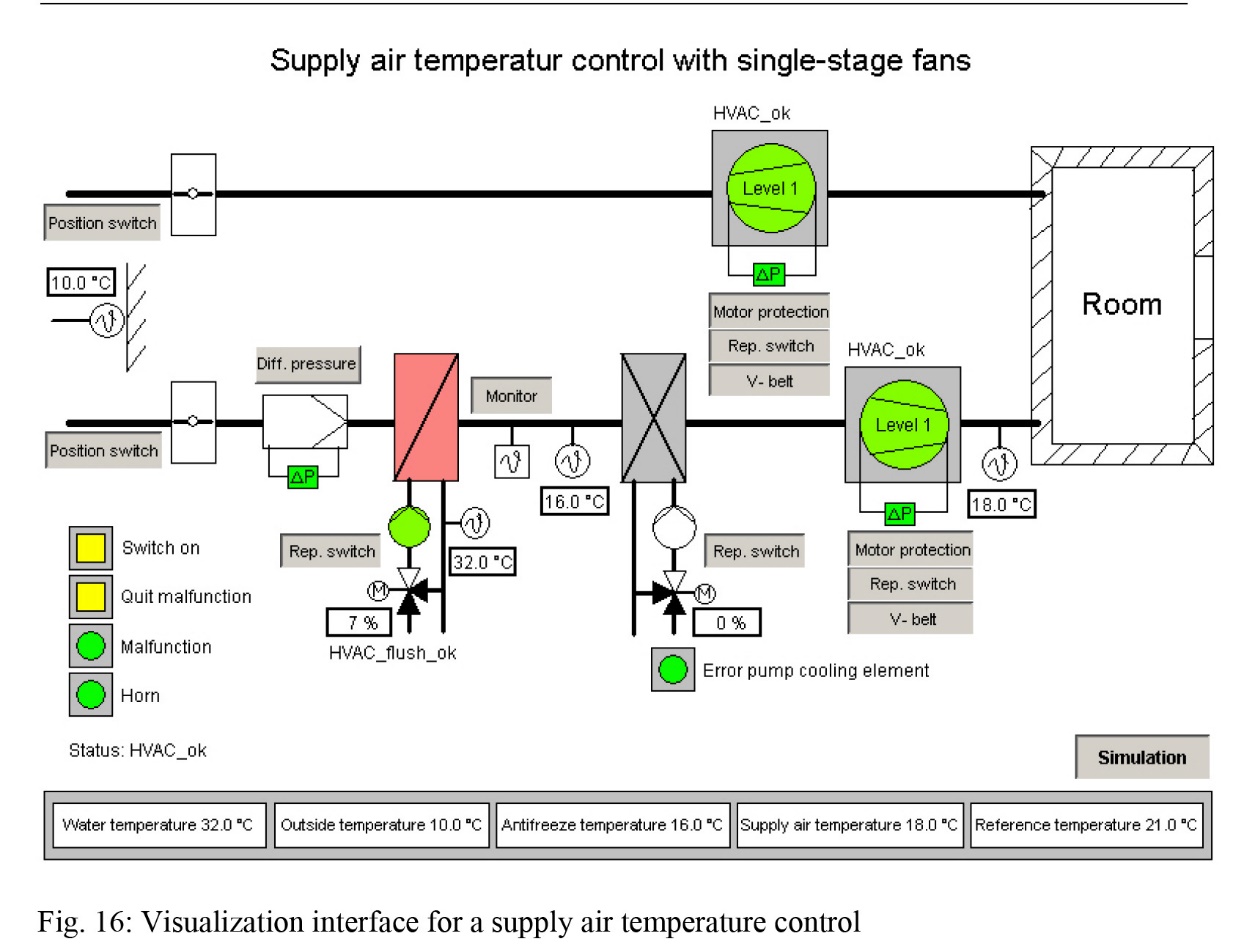

جهت مانیتورینگ هواساز می توان از برنامه Visualization Interface مطابق شکل زیر استفاده کرد همچنین امکان شبیه سازی عملکرد هواساز بر روی کامپیوتر فراهم می باشد.
