آموزش کامل بستن تابلو برق به عنوان یکی از مراحل مهم در سیستمهای الکتریکی، نقشی اساسی در مدیریت، توزیع و حفاظت از انرژی الکتریکی دارد. اجرای صحیح این فرآیند، علاوهبر بهبود عملکرد سیستم، ایمنی کاربران و تجهیزات را نیز تضمین میکند. این مقاله که توسط تیم پشتیبانی آسان صنعت تهیه شده است، به شما راهنمایی جامع و گامبهگام برای آموزش کامل بستن تابلو برق را ارائه میدهد.
تابلو برق به عنوان مرکز توزیع انرژی، وظیفه کنترل، نظارت و حفاظت از سیستمهای الکتریکی را بر عهده دارد. این تجهیز، به خصوص در پروژههای ساختمانی، صنعتی و زیرساختی، باید با دقت و بر اساس استانداردهای فنی طراحی و اجرا شود. در ادامه، به تفصیل مراحل بستن تابلو برق، انتخاب تجهیزات، سیمکشی و تست نهایی پرداخته میشود.
پیش از آموزش کامل بستن تابلو برق، برنامهریزی و طراحی دقیق ضروری است. این مرحله شامل تحلیل نیازها، تهیه نقشه و انتخاب تجهیزات مناسب میباشد.
ابتدا باید نیازهای پروژه شناسایی شوند. این نیازها شامل تعداد و نوع مصرفکنندگان، مقدار جریان و ولتاژ مورد نیاز، نوع سیستم (تکفاز یا سهفاز) و شرایط محیطی (داخلی یا خارجی) است. برای مثال، در محیطهای مرطوب یا پر گرد و غبار، بدنه تابلو باید دارای درجه حفاظت IP مناسب باشد.
در این مرحله، نقشه مدار الکتریکی طراحی شده و محل دقیق تجهیزات تعیین میشود. این نقشه باید شامل مسیر سیمکشی، تجهیزات حفاظتی و کنترلی و نقاط اتصال باشد. طراحی نقشه با استفاده از نرمافزارهای تخصصی مانند AutoCAD Electrical به کاهش خطاهای احتمالی کمک میکند.
انتخاب تجهیزات مناسب، تضمینکننده عملکرد بهینه و ایمنی تابلو برق است. با استفاده از آموزش کامل بستن تابلو برق، میتوانید با اجزای اصلی تابلو آشنا شوید و نحوه انتخاب و نصب صحیح تجهیزات را بیاموزید. در ادامه، به بررسی دقیق این اجزا خواهیم پرداخت. همچنین می توانید از دیگر مقاله ما در زمینه بررسی صفر تا صد تابلو برق دیماندی دیدن فرمایید.
بدنه تابلو برق باید با توجه به شرایط محیطی انتخاب شود. بدنههای فلزی با پوشش رنگ الکترواستاتیک معمولاً در محیطهای داخلی و بدنههای فایبرگلاس یا پلاستیکی در محیطهای خارجی استفاده میشوند.
تجهیزات حفاظتی
کلیدهای مینیاتوری، فیوزها و رلههای حفاظتی از جمله تجهیزات ضروری برای حفاظت از مدارهای خروجی هستند. این تجهیزات با قطع جریان در صورت بروز اضافه بار یا اتصال کوتاه، از آسیب به تجهیزات و کاربران جلوگیری میکنند.
کنتاکتورها، رلهها و تایمرها برای کنترل بارهای الکتریکی و تنظیم زمانبندی عملکرد سیستمها مورد استفاده قرار میگیرند. انتخاب این تجهیزات باید بر اساس توان و نوع بار انجام شود.
سیم و کابل
انتخاب سیم و کابل با مقطع مناسب، اهمیت زیادی در جلوگیری از افت ولتاژ و گرم شدن بیش از حد دارد. برای تعیین مقطع مناسب، از جداول استاندارد استفاده کنید.
نصب تجهیزات داخل تابلو
با استفاده از آموزش کامل بستن تابلو برق، میتوانید نحوه نصب اصولی تجهیزات داخلی تابلو را به طور دقیق بیاموزید. این آموزش به شما کمک میکند تا ایمنی و عملکرد بهینه تابلو را تضمین کنید.
پس از انتخاب بدنه، ابتدا ریلهای DIN برای نصب تجهیزات درون تابلو نصب میشوند. سپس محلهای ورودی و خروجی کابلها با استفاده از ابزارهای مناسب پانچ و آمادهسازی میگردد.
نصب تجهیزات

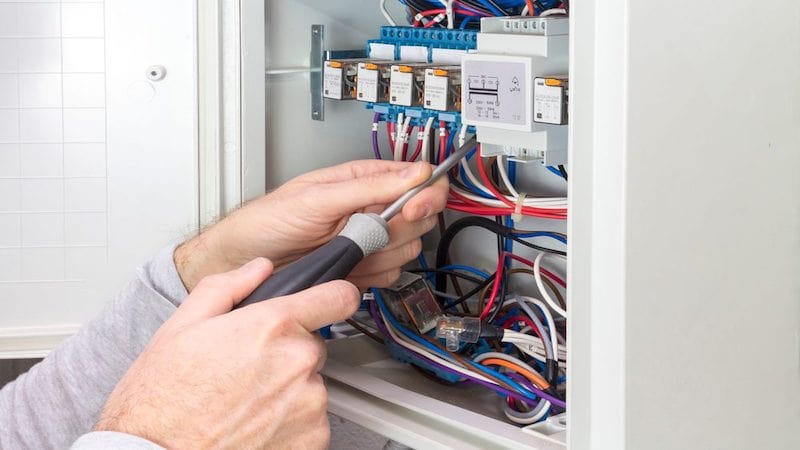

تجهیزات حفاظتی و کنترلی بر روی ریلها نصب شده و با استفاده از پیچها و بستهای مناسب محکم میشوند. برای جلوگیری از ایجاد اختلال در عملکرد تجهیزات، فاصله استاندارد بین آنها رعایت شود.
سیمکشی داخلی باید بر اساس نقشه مدار و با رعایت کدهای رنگی استاندارد انجام شود. برای مثال، سیم فاز با رنگ قرمز، سیم نول با رنگ آبی و سیم ارت با رنگ زرد/سبز مشخص میشود. داکتها و بستها برای نظمدهی به سیمها استفاده میشوند.
پس از نصب تجهیزات داخلی، کابلهای ورودی و خروجی به تابلو متصل میشوند. اتصال این کابلها باید با دقت و رعایت اصول ایمنی انجام شود.
اتصال کابلهای قدرت
کابلهای ورودی به ترمینالهای اصلی تابلو متصل شده و کابلهای خروجی به تجهیزات یا بارهای خارجی وصل میشوند. استفاده از سرسیمهای مناسب برای جلوگیری از شل شدن اتصالات توصیه میشود.
برای افزایش ایمنی، سیم ارت باید به بدنه تابلو و تجهیزات متصل شود. این اتصال، جریانهای نشتی را به زمین منتقل کرده و خطر برقگرفتگی را کاهش میدهد.
قبل از راهاندازی تابلو برق، آموزش کامل بستن تابلو برق اهمیت زیادی دارد. در این آموزش، ابتدا باید تمامی اتصالات با دقت بررسی شوند تا از محکم بودن آنها اطمینان حاصل گردد، زیرا اتصالات شل میتوانند منجر به افزایش مقاومت و در نتیجه گرم شدن غیرمجاز شوند. پس از اطمینان از سلامت اتصالات، مرحله اندازهگیری مقاومت عایقی آغاز میشود. در این مرحله، با استفاده از دستگاه میگر، مقاومت عایقی بین سیمها و بدنه تابلو اندازهگیری میشود تا احتمال وجود نشتی جریان شناسایی شده و از بروز خطرات احتمالی پیشگیری گردد. در نهایت، در فرآیند راهاندازی اولیه، تابلو به منبع تغذیه متصل شده و عملکرد تجهیزات مورد بررسی قرار میگیرد. این مرحله باید مطابق با آموزش کامل بستن تابلو برق و با رعایت اصول ایمنی دقیق انجام شود تا از صحت عملکرد سیستم اطمینان حاصل گردد.
رعایت استانداردهای ملی و بینالمللی در طراحی و اجرای تابلو برق ضروری است. برای مثال، استاندارد IEC 61439 به عنوان یکی از مهمترین استانداردها در این زمینه شناخته میشود. همچنین، استفاده از تجهیزات با کیفیت و تستهای دورهای تابلو، عمر مفید آن را افزایش میدهد.
آموزش کامل بستن تابلو برق فرآیندی پیچیده اما قابل مدیریت است که نیازمند دانش فنی، دقت و رعایت استانداردهای ایمنی میباشد. با پیروی از مراحل ارائه شده در این آموزش و استفاده از تجهیزات مناسب، میتوانید تابلویی ایمن و کارآمد برای پروژه خود فراهم کنید. تیم پشتیبانی آسان صنعت همواره آماده ارائه مشاوره و خدمات تخصصی در زمینه آموزش کامل بستن تابلو برق به شما میباشد.
در صورت نیاز به اطلاعات بیشتر یا درخواست خدمات، با ما تماس بگیرید یا به وبسایت ما مراجعه کنید.
