کمپانی WAGO  رنج وسیعی ازRemote I/O  ها،‌ سازگار با پروتکل های صنعتی و ساختمانی را ارائه می دهد، با استفاده از ماژول های Fieldbus coupler  کمپانی WAGO  میتوان بیش از 500 مدل ورودی / خروجی مختلف را به لایه های کنترلی بالاتر متصل کرد.

با توجه به اینکه سیستم Remote I/O  کمپانی WAGO  به صورت مستقل از فیلدباس می باشد (Fieldbus – independent) بنابراین قابلیت سازگاری با کلیه پروتکل های استاندارد صنعتی و پروتکل های مبتنی برEthernet  را دارا می باشد.

با استفاده از سیستم ماژولار کمپانی WAGO  می توان جهت پروتکل های زیر Remote I/O  ارائه نمود.

  • PROFI NET
  • PROFI BUS
  • Ethernet/IP
  • MODBUS/TCP
  • MODBUS RTU
  • EtherCAT
  • DeviceNET
  • CANopen
  • SERCOS
  • INTERBUS
  • CC-Link

مزایای استفاده از سیستم Remote I/O  WAGO

  • سازگاری با رنج وسیعی از پروتکل ها
  • راحتی در استفاده بواسطه ماژولار بودن
  • دارای رنج وسیعی از تائیدیه های جهانی از قبیل ATEXT, BR-Ex,IECEx,UL508,GL
  • اشغال فضای بسیار کوچک و صرفه جویی در فضا بواسطه داشتن ماژول های باریک
  • بیشترین قابلیت اطمینان و تداوم کارکرد بواسطه داشتن اتصالات فنری
  • قابلیت استفاده از کانکتورهای Pluggable جهت سهولت در سربندی
  • ارائه ماژول با قابلیت کارکرد در رنج دمایی گسترده 20-  الی 70+ درجه سانتیگراد
  • ارائه ماژول با قابلیت استفاده در مناطق خطرناک Hazardous Locations

مثالی جهت استفاده از Remote I/O  پروفیباس

فرض میکنیم می خواهیم تعدادی (ورودی / خروجی )  (I/O)را به صورت ریموت به  یک کنترلر زیمنس از طریق پروتکل پروفی باس متصل کنیم.

  • 24 عدد ورودی آنالوگ 20-4 میلی آمپر
  • 8 عدد خروجی آنالوگ 20-4 میلی آمپر
  • 32 عدد ورودی دیجیتال
  • 32 عدد خروجی دیجیتال

مرحله اول

انتخاب ماژول Remote I/O  مناسب و یا Coupler  مناسب می باشد که ماژول  WAGO 750-333 این قابلیت را دارا می باشد و میتوان از آن به عنوان یک Node  پروفی باس استفاده نمود.

WAGO Remote I/O
WAGO Remote I/O
WAGO Remote I/O
WAGO Remote I/O

مرحله دوم

انتخاب ماژول های ورودی / خروجی می باشد که به شرح ذیل انتخاب می گردند:

  • ماژولWAGO 750-455 به تعداد 6 عدد جهت 24 عدد ورودی آنالوگ
  • ماژول WAGO 750-555 به تعداد 2 عدد جهت 8 عدد خروجی آنالوگ
  • ماژول WAGO 750-430 به تعداد 4 عدد جهت 32 عدد ورودی دیجیتال
  • ماژول WAGO 750-530 به تعداد 4 عدد جهت 32 عدد خروجی دیجیتال
  • ماژول WAGO 750-600 به تعداد 1 عدد جهت بستن باس و بعنوان End Module

در مثال بالا براحتی یک راه حل جهت اضافه کردن یک Node  پروفی باس با تعداد ورودی / خروجی درخواستی بررسی گردید. در ادامه به معرفی سایرRemote I/O  های کمپانی WAGO  می پردازیم:

جهت اطلاعات بیشتر فایلهای Data Sheet بصورت PDF با نام کد هر ماژول در زیر متن قابل دسترس می باشد.

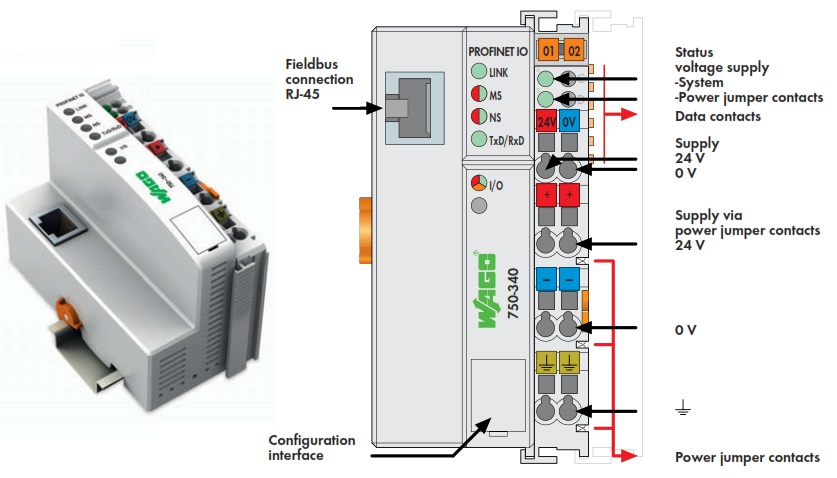

ماژول PROFINET I/O Fieldbus Coupler (WAGO 750-340)





WAGO Remote I/O
WAGO Remote I/O

از این ماژول می توان بعنوانRemote I/O  جهت پروتکل PROFINET  استفاده کرد، ‌این ماژول ورودی/خروجی های WAGO  را به صورت Slave  به PROFINET  متصل می کند.

از این کوپلر جهت اتصال ورودی و خروجی های آنالوگ و دیجیتال به PROFINET استفاده می گردد.

ماژول PROFINET I/O Fieldbus Coupler, 2 port (WAGO 750-370)





WAGO Remote I/O
WAGO Remote I/O

از این ماژول می توان بعنوان Remote I/O  جهت  پروتکل PROFINET  استفاده کرد، ‌این ماژول ورودی/خروجی های WAGO  را به صورت Slave  به PROFINET  متصل میکند.

از این کوپلر جهت اتصال ورودی و خروجی های آنالوگ و دیجیتال به PROFINET استفاده می گردد.

این کوپلر دارای 2 پورت Ethernet  می باشد.

ماژول PROFINET I/O advanced Fieldbus Coupler (WAGO 750-375)





WAGO Remote I/O
WAGO Remote I/O

از این ماژول می توان بعنوانRemote I/O  جهت  پروتکل PROFINET  استفاده کرد، ‌این ماژول ورودی/خروجی های WAGO  را به صورت Slave  به PROFINET  متصل میکند.

از این کوپلر جهت اتصال ورودی و خروجی های آنالوگ و دیجیتال به PROFINET استفاده می گردد.

این کوپلر دارای 2 پورت Ethernet  بوده و ظرفیت ورودی/ خروجی در این ماژول 512 bytes  می باشد.

ماژول PROFIBUS DP/FMS Fieldbus Coupler (WAGO 750-333)





WAGO Remote I/O
WAGO Remote I/O

از این ماژول می توان بعنوان Remote I/O  جهت  پروتکل PROFIBUS  استفاده کرد، ‌این ماژول ورودی/خروجی های WAGO   را به PROFIBUS DP  متصل می کند.

از این کوپلر جهت اتصال ورودی و خروجی های آنالوگ و دیجیتال به پروفی باس استفاده می گردد.

جهت اتصال به پروفی باس نیازمند یک فایلGSD  می باشیم که از محل زیر قابل دانلود می باشد.



ماژول ETHERNET Fieldbus Coupler 10/100 Mbit/s (WAGO 750-352)





WAGO Remote I/O
    WAGO Remote I/O

از این ماژول می توان بعنوانRemote I/O  جهت پروتکلEthernet   استفاده کرد، ‌این ماژول ورودی/خروجی های WAGO   را به Ethernet  متصل می کند.

مجهز بودن به دو پورت شبکه Ethernet  امکان سیم کشی به صورت لاین را بدون نیاز به سوییچ شبکه فراهم می سازد، ‌هر دو پورت شبکه Auto negotiation  وAuto MDI(X)  را پشتیبانی می کنند.این ماژول مجهز بهDIP Switch  جهت تنظیم byte  آخرIP  می باشد.

این کوپلر علاوه بر استفاده در شبکه های Ethernet  قابلیت استفاده درMODBUS TCP  را نیز دارا می باشد، همچنین رنج گسترده ای از پروتکل های شبکه را نظیر HTTP, Boot P, DHCP, DNS , SNMP, FTP  را نیز پشتیبانی می کند.

از دیگر خصوصیات این کوپلر مجهز بودن به WEB Server  می باشد،‌ بنابراین بوسیله این کوپلر می توان بیش از 500 مدل ورودی/ خروجی های متفاوت را جهت مانیتورینگ و کنترل به Ethernet  متصل نمود.

ماژول ETHERNET TCP/IP Fieldbus Coupler (WAGO 750-342)





WAGO Remote I/O
WAGO Remote I/O

از این ماژول می توان بعنوان Remote I/O  جهت پروتکلEthernet   استفاده کرد، ‌این ماژول ورودی/خروجی هایWAGO   را به Ethernet  متصل می کند.

این کوپلر علاوه بر استفاده در شبکه های Ethernet  قابلیت استفاده درMODBUS TCP  را نیز دارا می باشد، همچنین رنج گسترده ای از پروتکل های شبکه را نظیر HTTP, Boot P, DHCP, DNS , SNMP, FTP  را نیز پشتیبانی می کند.

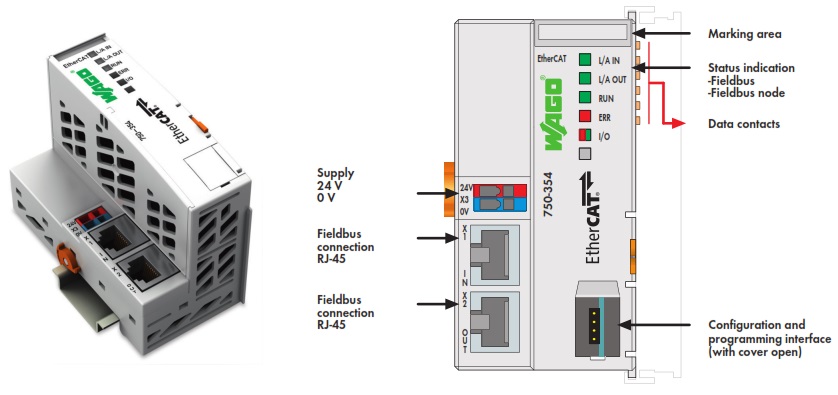

ماژول EtherCAT Fieldbus Coupler 100Mbit/s (WAGO 750-354)





WAGO Remote I/O
WAGO Remote I/O

از این ماژول می توان بعنوانRemote I/O  جهت  پروتکلEtherCAT   استفاده کرد، ‌این ماژول ورودی/خروجی های WAGO   را به EtherCAT  متصل می کند.

EtherCAT  یک راه حل Real time  مبتنی برEthernet  جهت کاربردهای اتوماسیون صنعتی می باشد، از مشخصه های پروتکل EtherCAT  می توان بازدهی بالا،‌ توپولوژی قابل انعطاف و پیکبندی ساده را نام برد.

ماژول EtherCAT Fieldbus Coupler ID Switch (WAGO 750-354/000-001)





WAGO Remote I/O
WAGO Remote I/O

از این ماژول می توان بعنوان Remote I/O  جهت پروتکلEtherCAT   استفاده کرد، ‌این ماژول ورودی/خروجی هایWAGO   را به EtherCAT  متصل می کند.

EtherCAT  یک راه حل Real time  مبتنی برEthernet  جهت کاربردهای اتوماسیون صنعتی می باشد، از مشخصه های پروتکل EtherCAT  می توان بازدهی بالا،‌ توپولوژی قابل انعطاف و پیکبندی ساده را نام برد.

این کوپلر مجهز به یک سری DIP Switch  جهت آدرس دهی بمنظور مشخص کردن یکID   ثابت جهت اختصاص دادن به یک Node  بصورت Slave  می باشد.

ماژولDeviceNet Fieldbus Coupler (WAGO 750-306)





WAGO Remote I/O
WAGO Remote I/O

از این ماژول می توان بعنوانRemote I/O   به صورت Slave جهت  پروتکل DeviceNet استفاده کرد، ‌این ماژول ورودی/خروجی های WAGO   را از طریق پروتکل DeviceNet  به لایه Master  بالایی مانند PC  و یا PLC متصل میکند.

جهت پیکربندی این سیستم نیازمند فایل هایESD  می باشیم که از محل وب سایت WAGO  و یا از محل زیر قابل دانلود می باشد.

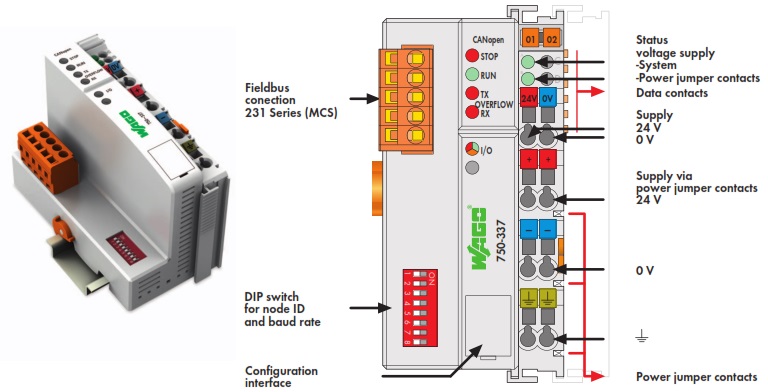

ماژول CANopen Fieldbus Coupler (WAGO 750-337)





WAGO Remote I/O
WAGO Remote I/O

از این ماژول می توان بعنوانRemote I/O   جهت  پروتکل CANopen استفاده کرد، ‌این ماژول ورودی/خروجی های WAGO   را به پروتکل CANopen  متصل می کند.

‌این ماژول ورودی/خروجی های WAGO   را از طریق پروتکل CANopen  به لایه بالایی مانند PC  و یا PLC  متصل می کند.

جهت پیکربندی این سیستم نیازمند فایل هایESD  می باشیم که از محل وب سایتWAGO  و یا از محل زیر قابل دانلود می باشد.

ماژول CANopen Fieldbus Coupler D-Sub (WAGO 750-338)





WAGO Remote I/O
WAGO Remote I/O

از این ماژول می توان بعنوان Remote I/O   جهت  پروتکل CANopen استفاده کرد ‌ این ماژول ورودی/خروجی های WAGO   را به پروتکل CANopen  متصل می کند.

‌این ماژول ورودی /خروجی های WAGO   را از طریق پروتکل CANopen  به لایه بالایی مانند PC  و یا PLC  متصل می کند.

جهت پیکربندی این سیستم نیازمند فایل های ESD  می باشیم که از محل وب سایت WAGO  و یا از محل زیر قابل دانلود می باشد.

این مدل  Remote I/O مجهز به پورت   D-Sub 9 می باشد.

ماژول SERCOS Fieldbus coupler (WAGO 750-351)





WAGO Remote I/O
WAGO Remote I/O

از این ماژول می توان بعنوانRemote I/O   جهت  پروتکل SERCOS استفاده کرد، ‌این ماژول ورودی/خروجی های WAGO   را به پروتکل DeviceNet  متصل می کند.

این کوپلر را می توان بعنوان یک تجهیز با پروتکلSERCOS  با یک سیستم کنترلی ترکیب کرد همچنین قابلیت پشتیبانی از, TCP/IP  SVC (SERCOS Service Channel ) , RTC (Real Time channel) را دارا می باشد.

ماژول MODBUS Fieldbus Coupler (WAGO 750-315/300-000)





WAGO Remote I/O
WAGO Remote I/O

از این ماژول می توان بعنوان Remote I/O  جهت پروتکل MODBUS  استفاده کرد، ‌این ماژول ورودی/خروجی های WAGO  را به صورت Slave  به MODBUS  متصل می کند.

این کوپلر مجهز به پورت سریال RS-485  می باشد.

ماژول MODBUS Fieldbus Coupler (WAGO 750-316/300-000)





WAGO Remote I/O | آسان صنعت

از این ماژول می توان بعنوان Remote I/O  جهت پروتکل MODBUS  استفاده کرد، ‌این ماژول ورودی/خروجی های WAGO  را به صورت Slave  به MODBUS  متصل می کند.

این کوپلر مجهز به پورت سریال RS-232  می باشد.

ماژول INTERBUS Fieldbus Coupler (WAGO 750-304)





WAGO Remote I/O | آسان صنعت

از این ماژول می توان بعنوان Remote I/O  جهت پروتکلINTERBUS  استفاده کرد، ‌این ماژول ورودی/خروجی های WAGO  را به صورت Slave  به INTERBUS  متصل می کند.

ماژول CC-Link Fieldbus Coupler (WAGO 750-310)





WAGO Remote I/O | آسان صنعت

از این ماژول می توان بعنوانRemote I/O  جهت  پروتکل CC-Link استفاده کرد، ‌این ماژول ورودی/خروجی های WAGO  را به صورت Slave  به CC-Link  متصل می کند.

جهت اطلاعات بیشتر فایلهای Data Sheet بصورت PDF با نام کد هر ماژول در زیر متن قابل دسترس می باشد.

به علت شرایط تحریم در ایران، امکان برقراری ارتباط مستقیم و بهره گیری از خدمات کمپانی WAGO به صورت مستقیم وجود ندارد، درحال حاضر در ایران نمایندگی رسمی یا انحصاری وجود ندارد، اما گروه صنعتی آسان صنعت با توجه به سابقه همکاری قبلی و استفاده از محصولات کمپانی آلمانی WAGO در تابلو برق های مونتاژی خود، قابلیت تامین رنج کامل محصولات کمپانی واگو را دارا است.
