ترمینال الکتریکی ریلی WAGO و متعلقات

ترمینال الکتریکی وگو با تکنولوژی پیشرفته و تنوع بالا، در صنعت به صورت گسترده مورد استفاده قرار می گیرد. با توجه به سرعت بالای اتصال و مقاومت در برابر لرزش و ارتعاش در زمان و هزینه شما صرفه جویی می کند. ترمینال WAGO دارای سطح ایمنی بالایی می باشد. ترمینال ریلی وگو با توجه به کاربرد گسترده ای که دارد، انتخاب بسیاری از متخصصان می باشد.

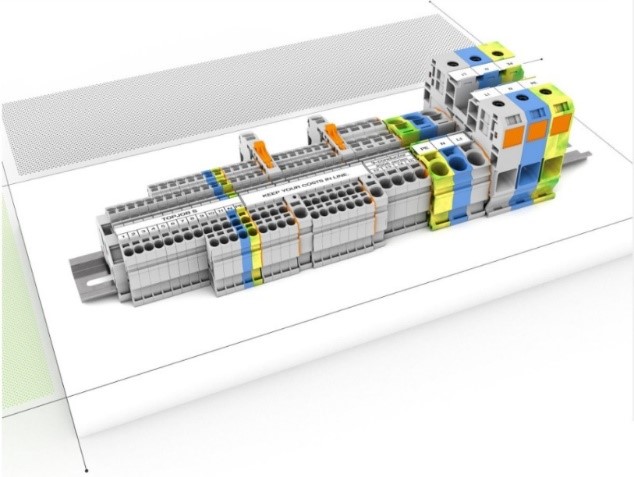

ترمینال ریلی کمپانی WAGO – RAIL-MOUNT WAGO

با استفاده از سیستم بسیار راحت ترمینال ریلی WAGO با هر نوع اتصال الکتریکی راحت تر کار کنید. سری کامل ترمینال الکتریکی ریلی با کارایی و بهره وری بالا، بستر کار را برای انتخاب شما آسان میکند.

مزایای ترمینال ریلی وگو

  • تنوع بالا و گسترده برای کاربردهای مختلف
  • رنج کامل در کاربردهای مختلف
  • تکنولوژی استفاده از اتصال فنر برای گرفتن سیم (در صنعت استحکام این نوع اتصال به اثبات رسیده است)، سرعت بالای اتصال، مقاوم در برابر لرزش و ارتعاش، بدون نیاز به تعمیر و نگهداری و بدون نیاز به محکم کردن یا گشتاور سنج
  • صرفه جویی در زمان و زمان بسیار کوتاه اتصال سیمبندی، راه اندازی سریعتر پروژه و حذف هزینه های خدمات به دلیل اتصالات بدون تعمیر و نگهداری
  • بالاترین سطح ایمنی: با استناد به آزمایشهای سخت و بالاتر از حد استانداردهای صنعتی نرمال
  • آماده سازی راحت اتصالات الکتریکی با توجه به عدم نیاز به وایرشو و پرس کردن وایرشو

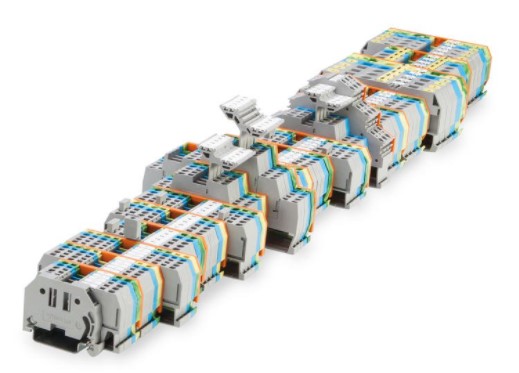

ترمینالهای ریلی کمپانی WAGO

این ترمینال ها شامل انواع ترمینال های قابل نصب بر روی ریل برای انواع سیم ها با سطح مقطع های 0.25 mm²   تا 185 mm²( High Current Terminal)  می باشد. که از ویژگی های عمده این سری میتوان به موارد ذیل اشاره کرد :

  • سربندی ساده فقط با فشردن سرسیم به داخل ترمینال بدون نیاز به هیچگونه ابزار
  • زمان سربندی و راه اندازی کوتاهتر
  • ترمینال های با قابلیت قطع زیر بار تا ولتاژ 1000V به طور مثال برای کابردهای فتو ولتاییک
  • داشتن انواع مختلف ترمینال ( جریانی، فیوزخور، جدا کننده، مقاومت دار، دیود دار و …)
  • طراحی ظریف و امکان استفاده به صورت طبقاتی این ترمینال ها بطوریکه 30 درصد کمتر از ترمینال های دیگر فضا را اشغال می کنند
  • قابلیت جمپر گذاری در ترمیناهای کنترل تا چهار ردیف (در یک ردیف ترمینال بلوک و بدون تداخل با یکدیگر)
  • نشانه گذاری آسان بر روی ترمینال ها با استفاده از پرینترهای حرارتی و یا شماره های از پیش طراحی شده
  • با توجه مکانیزم فنری Cage Clamp و یا Push Wire هیچ گونه نیازی به گشتاور سنج جهت محکم شدن اتصال سیمگیر نمی باشد
  • نیازی به بازدیدهای دوره ای برای حصول اطمینان از محکم بودن اتصال نمی باشد
  • دارا بودن تمامی استانداردهای ضد لرزه در صنایع حمل و نقل ریلی و دریائی
  • کارکرد در دمای از -40°C الی  +70°C طبق استاندارد IEC/EN 60068-2-14
  • مقاوم در برابر ارتعاش و لرزه طبق استاندارد IEC/EN60068-2-6 – Shipbuilding GL,LR.DNV  – Railway Applications EN61373

انواع ترمینال ریلی وگو و متعلقات آن

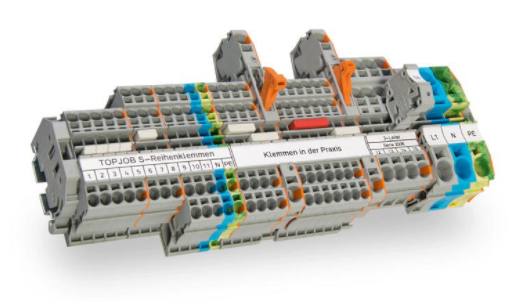

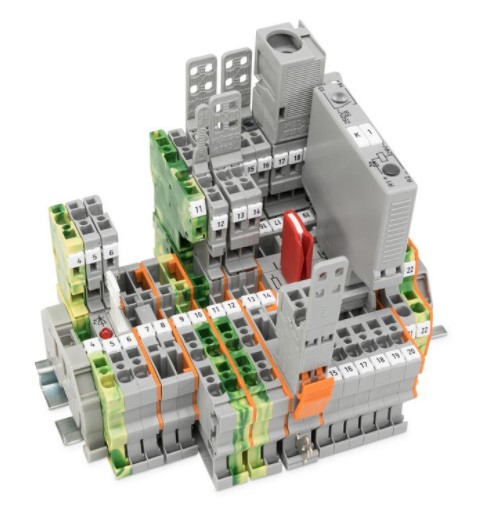

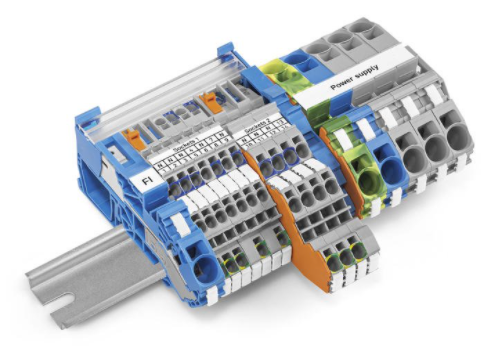

سری ترمینالهای TOPJOB® S Rail-Mount WAGO

در صنعت و تأسیسات الکتریکی صنعت ساختمان این ترمینالها کاربرد بیشتری دارند، ترمینال های قابل نصب روی ریل سری TOPJOB® S به مراتب دارای سهولت نصب بیشتری نسبت به ترمینال های سری Cage Clamp قبلی این کمپانی دارند.

این سری ترمینال ها اتصال الکتریکی قابل اعتماد و سریعتری را ارائه می دهند. این سری ترمینال ها برای مقاطع سیم های از 0.14 تا 25 میلیمتر مربع (26-4 AWG) را پوشش می دهند.

مزایا:

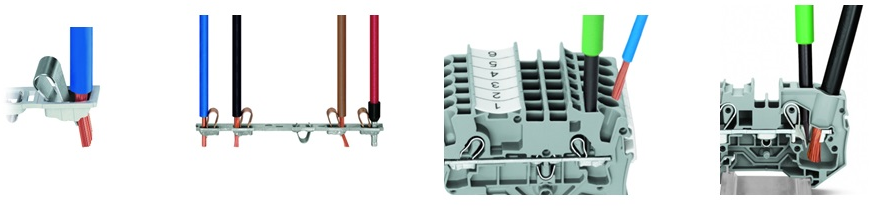

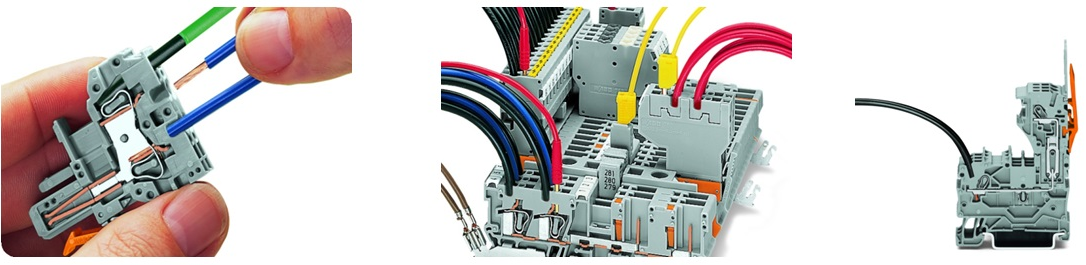

  • سه روش اتصال وجود دارد، 1-بوسیله اهرم کردن سیمگیر 2-بوسیله دکمه فشاری 3-بوسیله شکاف که با فشار اتصال برقرار می گردد.
  • اتصال Push-in CAGE CLAMP®: یک فناوری جهانی برای انواع سیمها است
  • تکمیل اتصال بعد از فشار هادی یا سیم در انواع سیمهای مفتولی و رشته ای و همچنین سیمهای افشان ریز با وایرشو پرس شده
  • ارائه راه حل مناسب برای همه کارهای متداول: جامپر یا شانه های اتصال یکپارچه، جانبی، پله ای و طبقاتی برای ترمینالهای چند طبقه
  • برای شماره گذاری یا لیبل کردن ترمینالهای فنری واگو روش بسیار سریع و تمیز با قابلیت نوشتن متن در چند خط بهمراه امکان چاپ علائم الکتریکی روی لیبل ترمینال وجود دارد (این امر در نمایندگی WAGO پس از هماهنگی با درخواست کننده براحتی انجام و قابل ارائه می باشد).
  • اتصالی با ایمنی بسیار بالا با یک فشار ساده سیم به سیمگیر
  • محل مناسب برای تست روی ترمینالها با دوشاخه تست 2 میلی متری بسیار ساده (بدون نیاز به قطع اتصال)

ترمینالهای ریلی کمپانی WAGO

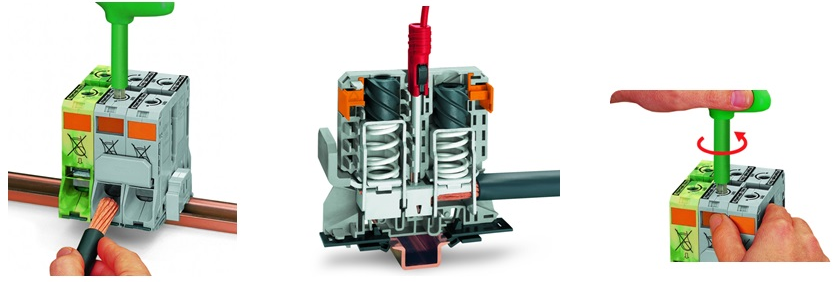

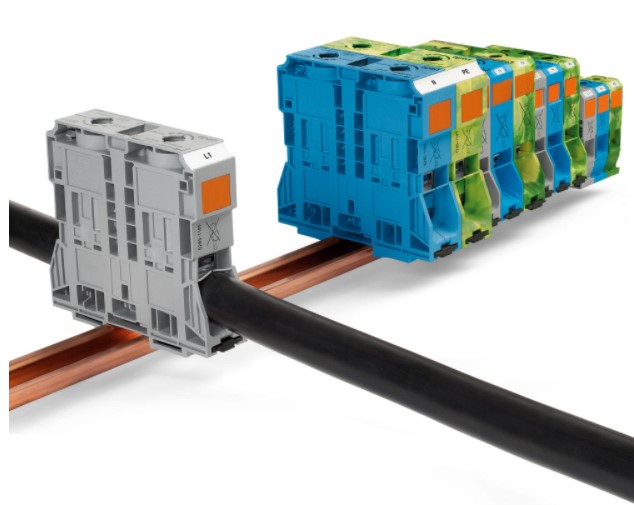

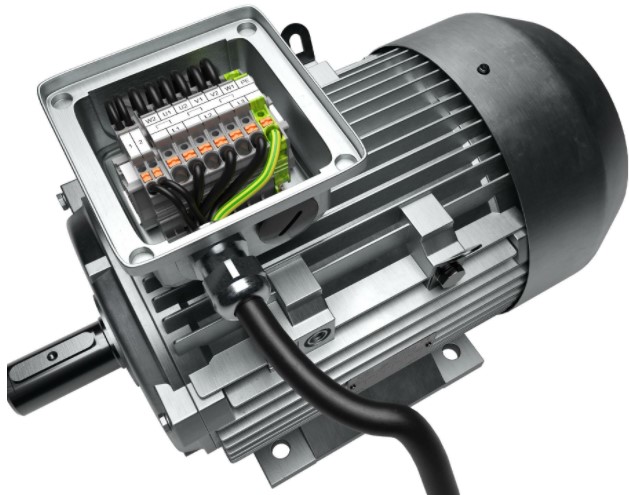

ترمینال ریلی سایز بالا با اتصال Power Cage Clamp WAGO

ترمینال های سایز بزرگ از 35 الی 185 میلیمتر مربع با تکنولوژی اتصال سیمگیر فنری با جریان های مجاز تا 310 آمپر که بصورت سایزهای 35 ، 50 ، 95 و 185 میلی متر مربع ساخته شدند و در دسترس هستند.

مزایا:

  • برای همه کاربردها بویژه در صنایع مکانیک و انرژی
  • کاربرد در شرایط سخت: مقاوم در برابر حرارت و سرما، مقاوم در برابر لرزش و تعمیر و نگهداری
  • متناسب برای کاربردهای Ex e
  • استفاده بسیار راحت: قراردادن سیم لخت شده داخل ورودی کناری ترمینال و آزاد کردن زبانه قفل ترمینال جهت محکم شدن سیم گیر ترمینال
  • زمان کوتاه اتصال: بدون از دست دادن زمان برای باز کردن و محکم کردن سیم گیر
  • بدون نیاز به استفاده از وایرشو و یا کابلشو
  • بدون نیاز به استفاده از گشتاور سنج برای سنجش فشار سیم گیر
  • نصب روی ریل DIN-Rail معمولی و محکم نمودن آنها با استفاده قفل ریلی ترمینال
  • مناسب برای صنایع راه آهن و دریایی
  • از ترمینالهای فوق میتوان بسیار آسان استفاده نمود: حتی سیم یا کابلهائی که خم شدن آنها دشوار است را می توان به راحتی متصل کرد، زیرا زبانه قفل گیره ترمینال را برای سیم کشی بدون دست باز نگه می دارد و پس از ورود سیم به داخل ترمینال زبانه آزاد شده و سیم گیر عمل میکند.
  • برای ترمینال زمین (ارت) نیز بصورت رنگ زرد و سبز و دارای اتصال قوی به ریل نیز ساخته شده است. لوازم جانبی بسیار زیاد جهت اتصالات کمکی سیمگیر و نمونه گیری ولتاژ و تستر ولتاژ و …

ترمینالهای ریلی کمپانی WAGO

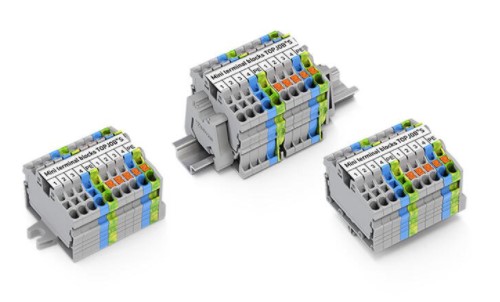

ترمینالهای کوچک یا مینی برای نصب روی ریل WAGO

طراحی جمع و جور باعث می شود بلوک های ترمینال Mini Rail-Mount برای کار در فضاهای تنگ ایده آل باشند. انواع مختلفی از این نوع ترمینال جهت انعطاف در انتخاب مصرف کننده برای کاربردهای گوناگون ساخته شده است، بنابراین می توانید بلوک های ترمینال مینی خود را بر اساس استفاده و راحتی انتخاب کنید.

به لطف تکنولوژی اتصال فنری و فشاری ترمینالهای واگو، همگی آنها برای اتصالات ضد ارتعاش مناسب هستند و می توانند به عنوان مثال در تخته کلم موتورهای سه فاز استفاده شوند.

مزایا:

  • صرفه جویی در فضا: طراحی جمع و جور با عملکرد کامل
  • قابل اعتماد و ایمن: تکنولوژی اتصال فنری و فشاری و ضد لرزش
  • گزینه های نصب متفاوت و انعطاف پذیر: این ترمینالها را می توان بر روی ریل های DIN-15 یا DIN-35 و یا بصورت نصب روی صفحه نصب با پایه (بصورت فلنج) محکم نصب نمود.
  • عملکرد سریع و آسان: ترمینالهای Mini Rail-Mount را می توانید بین دو نوع فشاری و شکافی انتخاب کنید.
  • برای شماره گذاری یا لیبل کردن ترمینالهای فنری واگو روش بسیار سریع و تمیز با قابلیت نوشتن متن در چند خط بهمراه امکان چاپ علائم الکتریکی روی لیبل ترمینال وجود دارد (این امر در نمایندگی WAGO پس از هماهنگی با درخواست کننده براحتی انجام و قابل ارائه می باشد).

ترمینالهای ریلی کمپانی WAGO

ترمینالهای ریلی کمپانی WAGO

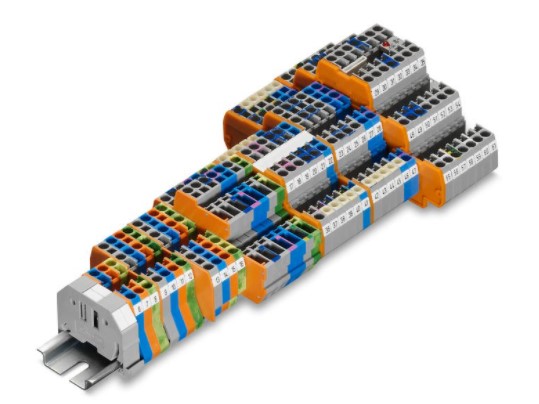

ترمینالهای کلاسیک Rail-Mount WAGO

ترمینالهای ریلی با فناوری اتصال CAGE CLAMP مناسب برای هر کاربردی از قبیل: فیوز دار، قطع کننده/تست، دیود دار و LED دار، ترمینالهای مخصوص نصب سنسور و …

مزایا:

  • در انواع چند طبقه در تعداد طبقات یک، دو، سه، چهار و هشت طبقه
  • اتصالات CAGE CLAMP®: میلیاردها بار آزمایش شدند.
  • رنج گسترده جمپرها و اتصال دهنده ها و jumper های step-down ، jumpers staged ، jumpers عمودی و …
  • شماره گذاری یا لیبل کردن WMP ترمینالهای Cage Clamp بصورت دانه ای و با قابلیت چاپ در نمایندگی وجود دارد.

ترمینالهای ریلی کمپانی WAGO

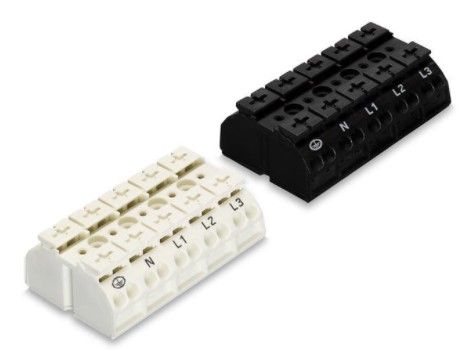

نوارهای پایانه Chassis-Mount WAGO

سری ترمینالهای 862 برای اتصال حداکثر چهار سیم از سایز 0.5 تا 42 میلی متر (20 تا 12 AWG) برای کاربردهای روشنائی

مزایا:

  • اتصال حداکثر چهار هادی از 0.5 تا 4 میلی متر مربع (20 تا 12 AWG)
  • سیم کشی سریع با فناوری Push-in CAGE CLAMP®: اتصال سریع برای سیمهای مفتولی، سیمهای رشته ای یا افشان.
  • اتصال ارت بصورت مخفی در زیر ترمینال و متصل شده به صفحه نصب
  • سیم کشی و اتصال ساده بوسیله دکمه های فشاری روی ترمینال کار اتصال را بدون ابزار بسیار ساده میکند
  • امکان تست بوسیله دو شاخه تست 2 میلی متری
  • علامت گذاری استاندارد برای هر طرف که روی ترمینال انجام شده و نیازی به نوشتن نیست

ترمینالهای ریلی کمپانی WAGO

ترمینال های ریلی کشوئی قابل اتصال X-COM®S-SYSTEM

علاوه بر قابلیت نصب ترمینالهایDIN-rail ، X-COM®-SYSTEM بروی ریل، تیپهائی از این ترمینالها متناسب برای نصب روی PCB نیز وجود دارند، و همچنین متناسب برای نصب روی سطح نیز ساخته شده اند. با توجه به تکرار دفعات تست این ترمینالها، فناوری CAGE CLAMP® اتصالات قابل اطمینانی را برای همه مناطق و کاربردها تضمین شده است.

مزایا:

  • طیف گسترده ای از نسخه ها با گزینه های مختلف نصب
  • بدون خطای اتصال و حفاظت در برابر ناهماهنگی (بدلیل شماره بندی و جهت دار بودن اتصالات)
  • ایمن و دارای حفاظت مکانیکی بدلیل دارا بودن اهرمهای قفل شونده
  • دارای محفظه تست برای پراب میتر
  • قابلیت عبور جریان تا 32 آمپر و تا ولتاژ 500 ولت

ترمینالهای ریلی کمپانی WAGO

این سری ماژولار از ترمینال ها شامل انواع ترمینال های قابل انشعاب برای اتصالات الکتریکی می باشند که استفاده از سری X-COM به معنای به کارگیری ترمینال های از پیش ساخته شده است. بیشترین کاربرد این نوع از ترمینالها در تابلوهای کنترل و مدارات PLC ها می باشند و دارای انواع ذیل می باشند:

  • During Production : ترمینال های از پیش ساخته شده را می توان قبل از نصب، تست کرد.
  • During assembly: این نوع ترمینال ها فضای کمتر اشغال می کنند و زمان نصب آن ها بسیار کم می باشد.
  • During Servicing : ترمینال های X-COM می توانند به راحتی تعویض شوند.

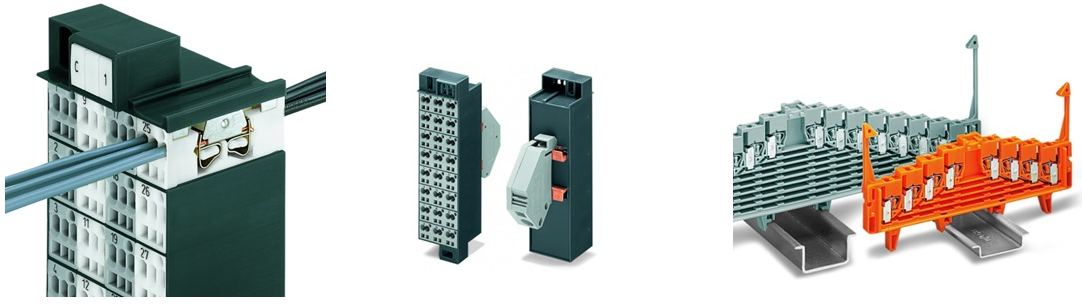

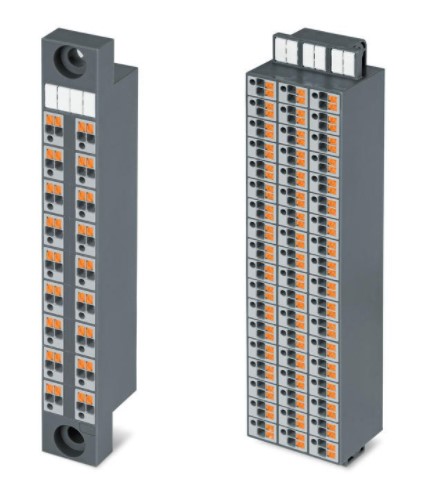

تخته تابلو ماتریس

ترمینالهای ماتریسی دارای تراکم بسیار بالا متناسب برای مکانهائی با تعداد سیگنال بالا مانند مارشالینگ تابلوهای DCS و اتاق کنترل با حداقل فضای مورد نیاز و بصورت دوطرفه در تعداد کانالهای متفاوت ساخته شده اند.

مزایا:

  • تعداد بلوکهای متفاوت برای کاربردهای متفاوتدر نسخه های 32 ، 48 و 80 قطبی، و همچنین نسخه باریک 32 بلوکی برای رک های 19 اینچی
  • ماژول اضافی برای اتصال مستقیم به رک
  • سوکت های تست یکپارچه (هم پتانسیل) برای هر سیگنال/پتانسیل
  • شماره گذاری در این ماتریسها بصورت یک گروه انجام میشود (یک ماتریس 32 یا 48 یا 80 بلوکی با یک شماره مشخص و داخل هر ماتریس به تعداد بلوکها شماره گذاری فابریک شده اند.
  • داخل ماتریسها، بلوکها بصورت یک ماژول رنگی متفاوت نسبت به بلوک جانبی کار را برای اوپراتور ساده میکنند.
  • پچ برد یا ماتریسهای آبی برای کاربردهای Ex i تهیه شده اند.

ترمینالهای ریلی کمپانی WAGO

بلوک های ترمینال Rail-Mount جمع و جور

ترمینالهای Compact Rail-Mount WAGO بسیار جمع و جور هستند و آنها را برای کاربردهائی در فضاهای تنگ مناسب هستند. با توجه به کوچکی این نوع ترمینالها در تیپ دو طبقه و سه طبقه نیز برای ذخیره سازی فضای بیشتر ساخته شده اند.

با توجه به تکرار دفعات تست این ترمینالها، فناوری CAGE CLAMP® اتصالات قابل اطمینانی را برای همه مناطق و کاربردها تضمین شده است.

مزایا:

  • نصب بر روی ریل DIN-15 یا DIN-35
  • جمپرهای گوناگون برای این ترمینالهای خاص
  • در این نوع ترمینالها نسخه های خاکستری روشن (بژ) مخصوص کاربردهای Ex e II هستند.
  • ذخیره سازی فضا با توجه به تولید ترمینالهای دو طبقه و سه طبقه وجود دارد

ترمینالهای ریلی کمپانی WAGO

این سری از ترمینالهای Rail Mounted متناسب برای فضاهای کوچک مانند باکسهای روشنائی و یا توزیع انرژی ابزار دقیقها استفاده می گردد و سری ترمینالهای 4-Conductor, Chassis-Mount Terminal Strips,862 Series که در فضاهای کوچک و قابل نصب بر روی صفحه می باشند.

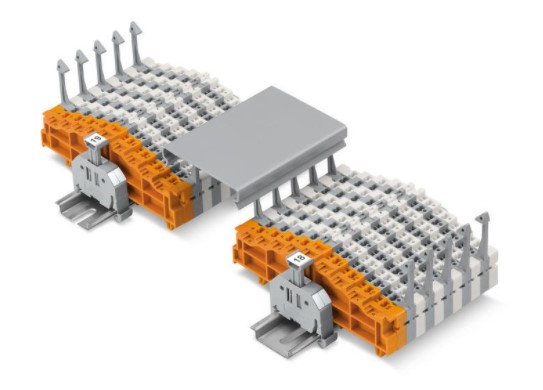

ترمینالهای ماتریسی قابل نصب روی ریل، تا 8 طبقه

این نوع ترمینالها (سری 727) بصورت بالقوه دارای اشتراکی بین دو ترمینال جانبی دارند.

مزایا:

  • پیکربندی آسان
  • اتصال بسیار قوی در کوچکترین فضای ممکن
  • شماره گذاری مستقیم روی بدنه ترمینال
  • نسخه هایی با یا بدون گیره برای درپوش داکت سیم
  • ترمینالهای آبی: مناسب برای کاربردهایEx i
  • تست آسان از طریق شکاف تست برای پرابهای تست 2.3 میلی متر

ترمینالهای ریلی کمپانی WAGOاین سری ترمینالها از ترمینالهای 4 و 8 طبقه یک به یک (بصورت تا 8 طبقه مجزا) و یا هم پتانسیل (همگی طبقات بهم وصل می باشند) آغاز شده و تا ترمینالهائی که در یک عدد از آن 80 بلوک که هر بلوک 6 سیمگیر را در خود جای داده است می باشند. این نوع ترمینالها دارای کاربرد وسیعی در قسمت مارشالینگ تابلوهای کنترل PLC , DCS دارند بدین ترتیب که با توجه به حداقل 4 سیمگیر در هر بلوک میتوان جمپرهای داخلی لوپهای کنترلی را براحتی ایجاد نمود و در ضمن ارتباط بین تجهیزات (Field Instrument) و ورودی و خروجی های سیستم کنترل را نیز برقرار نمود. برخی از انواع این سری ترمینالها برای تقسیم انرژی الکتریکی بصورت یک مقسم با ورودی سیم 16*1 میلیمتر مربع و تعداد 24 بلوک دوتائی متناسب برای سیم 2.5*1 میلیمتر مربع می باشند (Common Potential Matrix Patchboards)

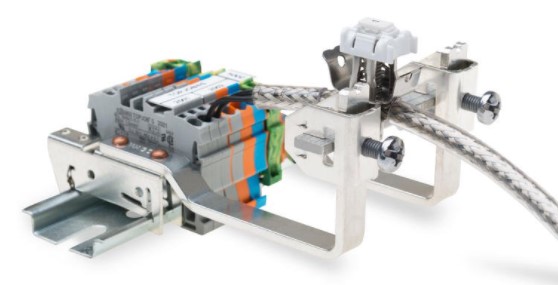

اتصال شیلد کابلها

سیستم اتصال شیلد کابلها در WAGO بصورت شکل مقابل و تنوع در شکل نصب در سایز کابلهای متفاوت وجود دارد. اتصال شیلد کابلها به ارت یا بدنه ریل که بنوعی به سیستم زمین وصل است، جریانهای تداخلی با فرکانس بالا را حفاظت می کنند. این موضوع در ماشین آلات بسیار لازم و کابردی است.

مزایا:

  • اتصال شیلد به شینهای مسی قلع اندود بسیار محکم صورت میگیرد و انواع لوازم جانبی نیز موجود است.
  • اتصال شیلد به شینهای مسی بوسیله فنر متصل می شود و عملکرد بسیار عالی و ایمن می باشد.
  • تنوع نحوه نصب بروی شینه، صفحه و یا نصب روی ریل های DIN
  • قابلیت تنظیم ارتفاع عمودی یا افقی برای نصب اتصالات شیلد کابل

ترمینالهای ریلی کمپانی WAGO

ترمینالهای ریلی کمپانی WAGO

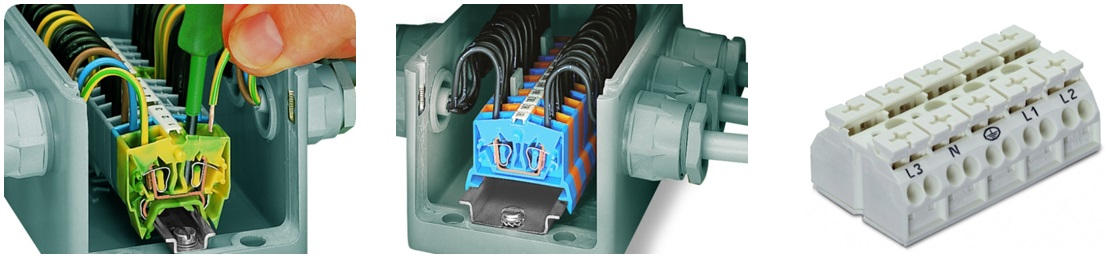

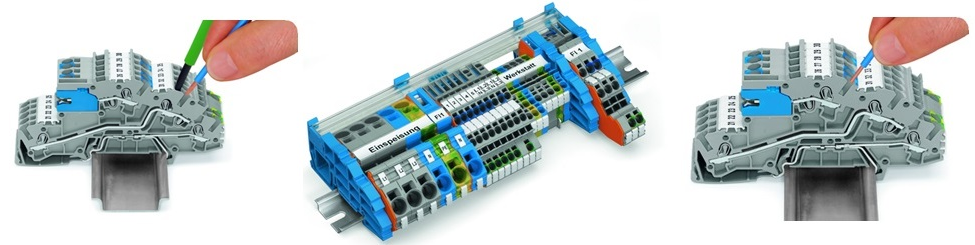

ترمینالهای مخصوص توزیع برق تکفاز

این سری از ترمینالها برای توزیع بهینه انرژی الکتریکی در تابلوهای روشنائی بصورت تکفاز مورد استفاده قرار می گیرند بطوریکه تمامی رشته های کابل خروجی فقط به یک ترمینال بلوک متصل می گردد.

High-Current Rail-Mounted Terminal Block

این سری از ترمینالها بدلیل بالا بودن سطح مقطع سیمها، دارای سیمگیر از پهلو می باشند که از سایز 35 mm²   تا  185 mm² را در بر میگیرند، مکانیزم سیم گیر بسیار قوی و بصورت فنر Spiral می باشند و البته هیچگونه نیازی به گشتاور سنج و بازدیدهای دوره ای بعدی نیز نمی باشد. قابلیت عبور جریان 353A در ترمینال سایز 185 وجود دارد.
