راهنما نصب و راه اندازی ویبریشن سوئیچ های سری VS2

آذر, 1394 وایبریشن سوئیچ

«راهنما نصب و راه­ اندازی ویبریشن سوئیچ­ های سری VS2»

لطفا قبل از نصب، اطلاعات زیر را مطالعه فرمایید:
قبل از شروع نصب این محصول:
– قبل از نصب از سلامت ظاهری دستگاه مطمئن شوید.
– برای نصب حتما از افراد آگاه و تکنسین های واجد شرایط استفاده کنید.
– قبل از نصب، برق ماشین یا تجهیزی که وایبریشن سوئیچ را در نظر دارید روی آن نصب کنید کاملا قطع کنید.
– اطمینان حاصل کنید که تجهیز مربوطه نمی تواند در حین نصب کار کند.
– هشدارهای ایمنی سازنده تجهیز مربوطه را دنبال کنید.
– حتما تمام دستورالعمل نصب را خوانده و مراحل نصب را انجام دهید.
– لطفا در صورت نیاز جهت پاسخ به سوالات خود با فروشنده تماس حاصل فرمایید.

شرح محصول

این محصول (وایبریشن سوئیچ) در دو مدل VS2EX و VS2 ارائه می گردد. این سوئیچ ها زمانی که لرزش و یا ضربه ی بیش از حد بتواند به تجهیزات و ماشین­ آلات آسیب برساند و یا تهدیدی برای عملکرد صحیح آنها باشد، بر روی آنها نصب و به کار گرفته می­ شود.

این دستگاه مجموعه ه­ای از کنتاکت­ ها است که از طریق قفل مکانیکی و مکانیزم آهنربایی در یک موقعیت قفل شده است. با افزایش سطح ارتعاش یا ضربه، جرم اینرسی باعث می­ شود که نیرویی در جهت مخالف اهرم قفل وارد شده و آن را از قفل مغناطیس دور کند. این عمل سبب می­ شود اهرم قفل اتصال کنتاکت­ ها را تغییر دهد. حساسیت سوئیچ­ ها نیز با تغییر اندازه شکاف هوای بین آهنربا و صفحه متصل به اهرم قفل با گردش یک پیچ تنظیم می­ گردد.

کاربرد این محصول شامل تمام انواع ماشین­ های دوار و یا رفت و برگشتی مانند فن خنک کننده، موتور، پمپ، کمپرسور و… می باشد.

مدل ها

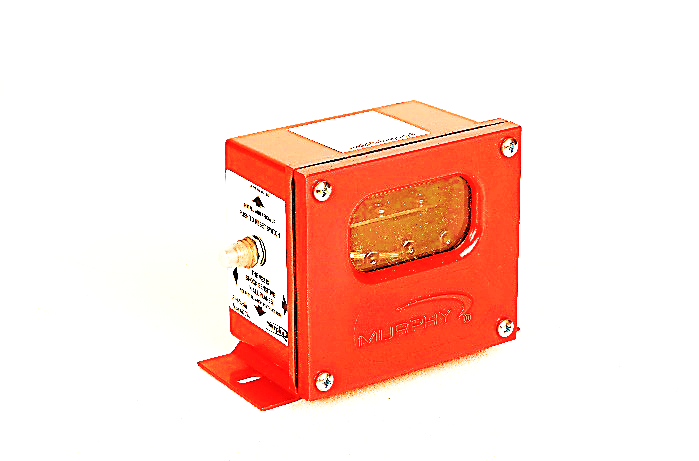

VS2 برای اتصال عادی روی بدنه تجهیزات یا ماشین آلات و برای عملکرد در شرایط معمول و غیر خطرناک استفاده می شود.

راهنما نصب و راه اندازی ویبریشن سوئیچ های سری VS2
راهنما نصب و راه اندازی ویبریشن سوئیچ های سری VS2

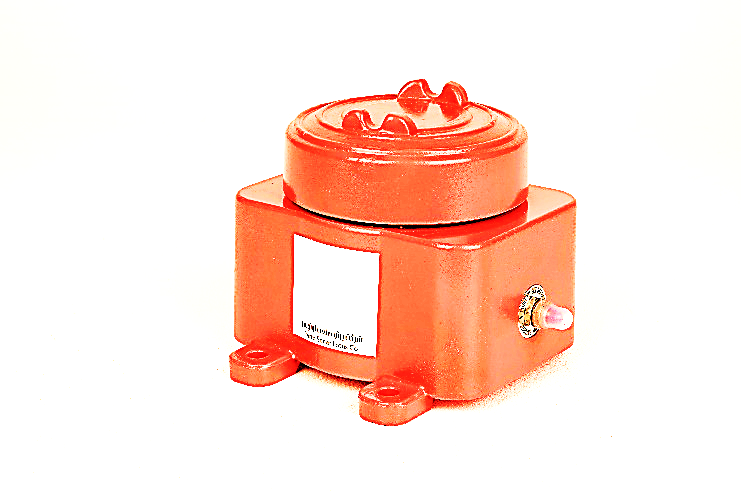

VS2EX برای تجهیزات یا ماشین آلاتی که در معرض خطر انفجار قرار دارند طراحی شده و دارای تاییده UL و CSA می­ باشد.



راهنما نصب و راه اندازی ویبریشن سوئیچ های سری VS2
راهنما نصب و راه اندازی ویبریشن سوئیچ های سری VS2

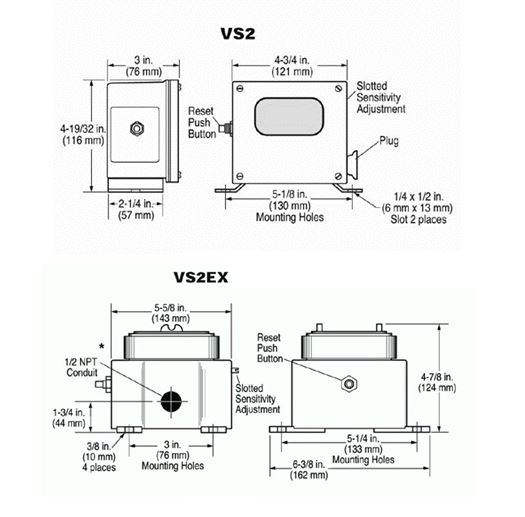

ابعاد

راهنما نصب و راه اندازی ویبریشن سوئیچ های سری VS2
راهنما نصب و راه اندازی ویبریشن سوئیچ های سری VS2

نصب و راه اندازی

سوئیچ سری VS2 نسبت به ضربه و ارتعاش در تمام صفحات حرکتی (پایین / بالا – جلو / عقب – طرفین) حساس است. در حرکت جلو / عقب حساسیت بیشتر است (کلید تنظیم مجدد  reset در جلوی دستگاه قرار دارد). برای حداکثر حساسیت، دستگاه را از سمت جلو و رو به جهت چرخش ماشین سوار کنید. برای دیدن موقعیت تنظیم حساسیت قسمت ابعاد را ببینید.

سری VS2 باید کاملا محکم به ماشین متصل شود به طوری که مکان آن در تمام صفحات حرکتی کاملا صلب و ثابت باشد. برای بهترین نتیجه سوئیچ را هم راستا با شفت های دوار و یا نزدیک یاتاقان وصل کنید به عبارت دیگر، دکمه reset باید به صورت عمودی به خارج صفحه­ ی چرخش محور اشاره کند. (تصاویر نمونه نصب را درصفحه بعد ببینید) ممکن است لازم باشد یک صفحه نصب یا براکت برای اتصال سری  VS2 به دستگاه فراهم شود . براکت پایه نصب باید به اندازه کافی ضخیم باشد تا مانع از انتقال مستقیم ارتعاش به سوئیچ شود. معمولا صفحات 0.5 اینچ ( 13 میلی متر ) برای این براکت کافی است.

احتیاط: یک محافظ گلوئی غبارگیر بر روی دکمه تنظیم مجدد (reset) در هر دو مدل برای جلوگیری از نفوذ رطوبت و گرد و غبار ارائه شده است. پیچ تنظیم حساسیت مدل  VS2EX آب بندی نشده است، لذا این مدل باید یا روی یک صفحه افقی نصب شود یا پیچ تنظیم حساسیت آن به سمت پایین باشد. تنظیم حساسیت برای مدل VS2 توسط یک حفاظ پوشیده شده است. حفاظ باید محکم در جای خود قرار گرفته باشد تا از نفوذ رطوبت و گرد و غبار ممانعت کند.

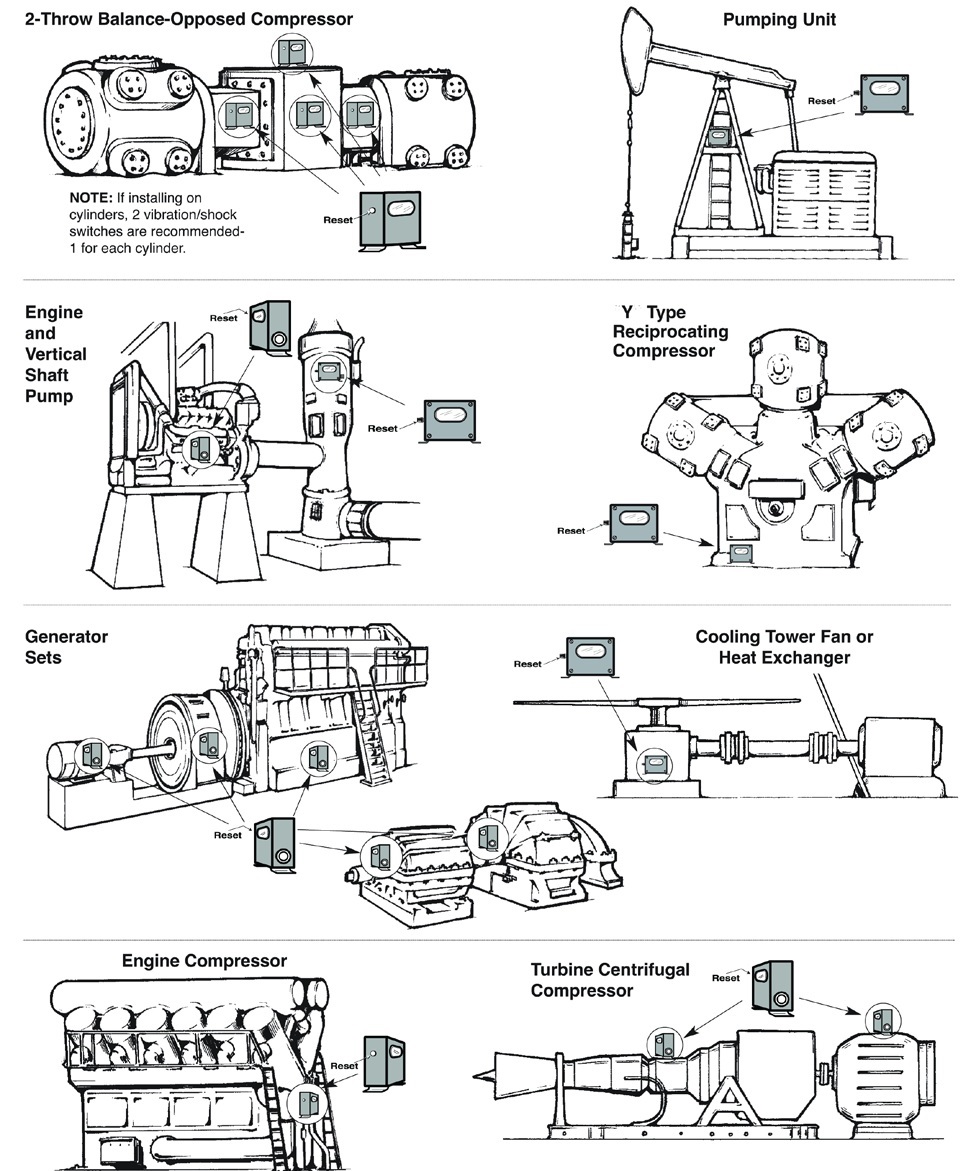

تصویر مکان های نصب دستگاه روی تجهیزات

راهنما نصب و راه اندازی ویبریشن سوئیچ های سری VS2
راهنما نصب و راه اندازی ویبریشن سوئیچ های سری VS2

اقدامات حین نصب برای هر دو مدل

هشدار: پیش از نصب، ماشین یا تجهیز را خاموش و تمام ورودی های برق را قبل از نصب قطع کنید.

برای جک های پمپ چاه نفت، سری VS2 را روی پایه های اصلی یا تیرک متحرک وصل کنید. مشابه تصویر اول صفحه قبل

اتصالات برقی را مطابق آنچه در قسمت تصاویر داخل سوئیچ آمده و بر اساس مکان ترمینال ها و دیاگرام داده شده متصل نمائید . اطمینان حاصل کنید ولتاژ یا شدت جریان از آنچه برای کنتاکت ها اعلام شده تجاوز نکند. اتصالات کنتاکت ها بایستی مطابق قواعد و استاندارد های صحیح انجام گیرد. اطمینان حاصل کنید کابل متصل به سوئیچ کاملا به ماشین محکم شده و امکان حرکت ندارد و اتصال کوتاه نیز رخ نخواهد داد. استفاده از کاندوئیت در این مورد توصیه می گردد.

توجه داشته باشید:

اگر کابل برق از یک نقطه ی لولائی مانند لولای متصل به یک تیر متحرک عبور می کند، مطمئن شوید که حین حرکت تیر و لولا هیچ گاه کابل در حالت کشش یا فشار قرار نمی گیرد.

اگر کاندوئیت گذاری برای کل سیم کشی انجام نمی شود، حداقل باید از جعبه برق تا ارتفاعی بالاتر از سطح زمین کاندوئیت گذاری شود تا آن قسمت از کابل که در معرض عوامل طبیعی، جوندگان و … قرار دارد از آسیب حفظ شود. البته همه ی این موارد باید با استاندارهای الکتریکی مطابقت داده شود. اگر کاندوئیت به طور مستقیم به سری VS2 متصل نیست، از یک بست و یک در پوش ضد آب در انتهای کاندوئیت استفاده کنید.

توصیه می شود با ایجاد یک حلقه در کابل (پیش ازمحل ورود کابل به درپوش ضد آب)، از نفوذ احتمالی رطوبت به کاندوئیت در صورت خرابی در پوش پیشگیری گردد.

توجه:

در نقاطی که خطرناک تلقی می شوند مانند احتمال انفجار و نشت مواد خورنده و … باید عایق کاری و کاندوئیت خاصی نصب گردد حتما می بایست از پرسنل و تکنسین های حرفه ای الکتریکی با سابقه در این حوزه برای نصب اتصالات و کابل کشی و عایق کاری سوئیچ ها استفاده گردد.

تنظیم حساسیت

هشدار:

قبل از باز کردن محفظه، تمام ورودی های برق را قطع کنید، مسئولیت شما این است که اطمینان حاصل نمائید یک فرد واجد شرایط تنظیمات را انجام می دهد و مطمئن شوید که وی به اصول و استانداردهای الکتریکی واقف است.

به هیچ عنوان در حالی که ماشین و یا تجهیز در حال کار است حساسیت سوئیچ را تنظیم نکنید. هنگام کارکردن ماشین نیز، در تمام مدت از آن در فاصله ای بی خطر قرار بگیرید.

تمام مدل­ های سری VS2 طیف گسترده ای از حساسیت را پوشش می­ دهند. هر مدل برای عملکرد رضایت بخش روی قطعه و یا قسمت خاص و مناسبی از ماشین یا تجهیز نصب می گردد. حساسیت سوئیچ قابل افزایش یا کاهش است به طوری که سوئیچ در حین شروع و یا در شرایط عادی کار باعث قطع مدار نشود. بعضی از ماشین آلات به هنگام راه ­اندازی یک شوک به همراه دارند. دستورالعمل زیر برای تنظیم حساسیت با وجود شوک اولیه­ ی هنگام راه ­اندازی ارائه شده است.

این رویه معمولا به صورت زیر انجام می شود:

1- از قرار گرفتن همه کابل ها، در پوش ­ها، عایق­ های الکتریکی در سر جای خود مطمئن شوید.

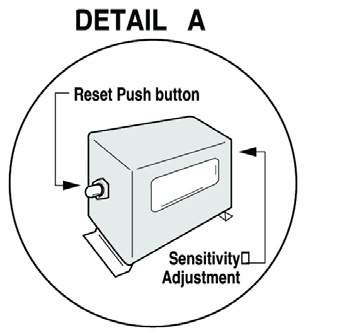

2- دکمه  reset را فشار دهید تا قفل مغناطیسی درگیر شود. در گیر شدن قفل مغناطیسی در مدل VS2 از پنجره آن قابل روئت است ( مطابق شکل A ). در مدل VS2EX دکمه reset در حالت فشرده باقی می ماند که معنی آن در گیر بودن قفل مغناطیسی است.

راهنما نصب و راه اندازی ویبریشن سوئیچ های سری VS2
راهنما نصب و راه اندازی ویبریشن سوئیچ های سری VS2

3-ماشین و یا تجهیز را روشن کنید.

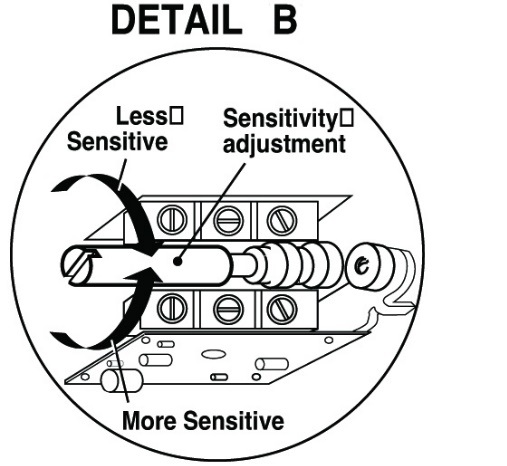

4-اگر سوئیچ قطع کرد به ماشین یا تجهیز اجازه توقف بدهید و پیچ تنظیم حساسیت را 4/1 دوردر جهت عقربه های ساعت بچرخانید. مطابق شکل B

راهنما نصب و راه اندازی ویبریشن سوئیچ های سری VS2
راهنما نصب و راه اندازی ویبریشن سوئیچ های سری VS2

دکمه reset را فشار داده و دستگاه را مجددا راه اندازی کنید. این رویه را تا زمانی که راه اندازی ماشین یا تجهیز باعث فرمان قطع سوئیچ نمی شود، تکرار کنید.

5 – اما در صورتیکه سوئیچ به هنگام شروع به کار ماشین و یا تجهیز قطع نمی کند، پیچ تنظیم حساسیت را 4/1 دور به سمت خلاف جهت عقربه های ساعت ( افزایش حساسیت ) بچرخانید. اگر مجددا سوئیچ با راه اندازی ماشین و یا تجهیز فرمان قطع نداد رویه را تکرار کنید. هنگامی که بلاخره با افزایش حساسیت سوئیچ فرمان قطع داد آنگاه پیچ تنظیم حساسیت را 4/1 دور درجهت عقربه های ساعت (کاهش حساسیت) بچرخانید. ماشین و یا تجهیز را روشن کنید تا از عدم قطع سوئیچ با راه ­اندازی اولیه مطمئن شوید.

6 – اطمینان حاصل کنید زمانی که ارتعاش یا شوک غیر طبیعی در کارکرد ماشین و یا تجهیز وجود دارد، سوئیچ فرمان قطع می دهد.

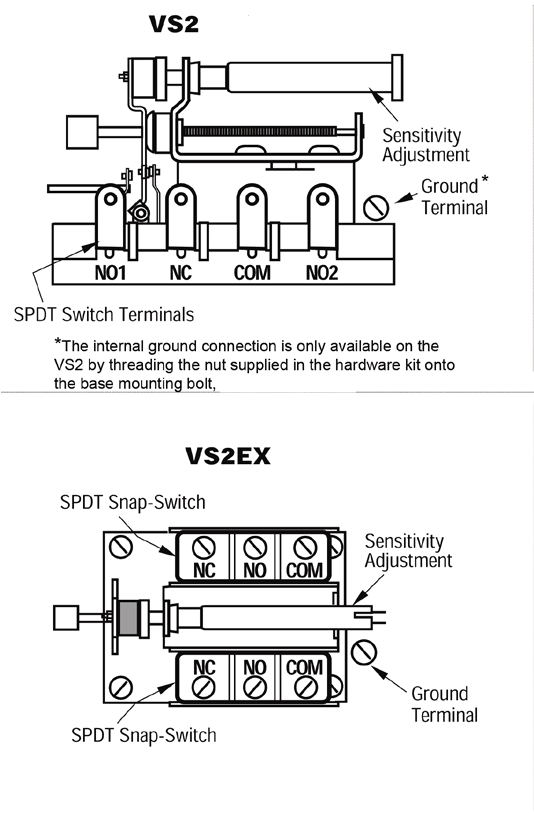

نمای داخلی سوئیچ ها

راهنما نصب و راه اندازی ویبریشن سوئیچ های سری VS2
راهنما نصب و راه اندازی ویبریشن سوئیچ های سری VS2

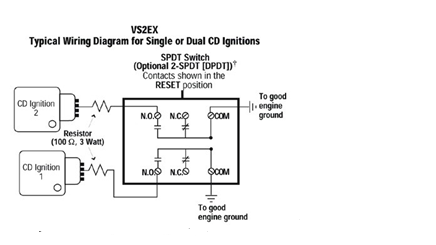

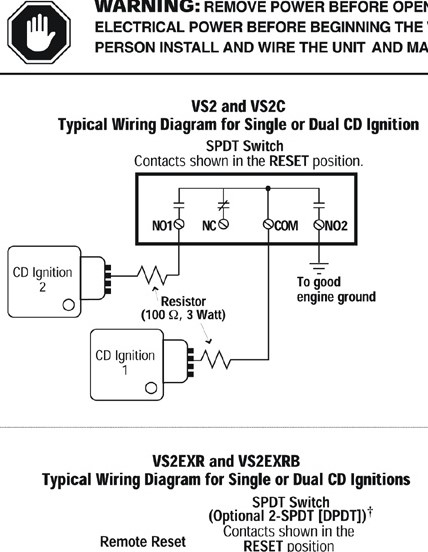

مدار الکتریکی

راهنما نصب و راه اندازی ویبریشن سوئیچ های سری VS2
راهنما نصب و راه اندازی ویبریشن سوئیچ های سری VS2
