سیستم های اتوماسیون WAGO

مرداد, 1399 wago

سيستم مديريت هوشمند ساختمان (BMS) جهت نظارت، مانيتورينگ و مديريت مركزي كليه سيستم‌ها، تجهيزات، تأسيسات مكانيكي و الكتريكي یک ساختمان به منظور راهبري بهينه، ساده، راحت، سريع، امن و ارزان پیش بینی می گردد. استفاده از سيستم مديريت هوشمند (BMS) در نهايت منجر به كاهش هزينه‌هاي نگهداري، راهبري مرکزی و برگشت سرمایه خواهد گردید. دلايل نصب سيستم مديريت هوشمند (BMS) به شرح ذيل مي‌باشد.

– راهبري با صرفه و كم هزينه

– كاهش هزينه‌هاي مربوط به پرسنل بهره ‌بردار و نگهداري

– كاهش تعداد پرسنل تأسيساتي

– كاهش هزينه انرژي و سوخت

– ايجاد فضاي كاري امن و راحت براي استفاده کنندگان

– نظارت و مديريت مركزي راحت توسط كامپيوتر شخصي

یکی از سیستم های قابل کنترل در یک ساختمان یا فضای صنعتی، هواسازها می باشند، به دلیل تامین هوای مطلوب و مورد نیاز افراد داخل ساختمان کنترل هواساز به امری بسیار مهم مبدل گشته است.

در ادامه به بررسی یک نمونه هواساز که توسط کنترلرها و ماژول های کمپانی آلمانی WAGO اجرا شده است می پردازیم:

در این پروژه کنترل دمای هوای رفتSupply Air Temperature  بهمراه فن های تک دور مورد بررسی قرار می گیرد، همچنین خواهیم دید که وضعیت های جاری سیستم چگونه از طریق صفحه واسط گرافیکی نرم  افزار WAGO I/O PRO  قابل مشاهده خواهد بود.

برای کنترل هواساز مذکور نقاط کنترل و مانیتورینگ زیر در نظر گرفته شده است:

  • Fans, single-stage
  • Air-side antifreeze protection
  • Preventative antifreeze protection with preflush
  • Pump activation on demand
  • Motor protection
  • Pumps with jam protection
  • Control of supply air and exhaust air dampers
  • Fan V-belt monitoring with differential pressure switch
  • Filter monitoring
  • Supply air temperature control in sequence cooling/heating

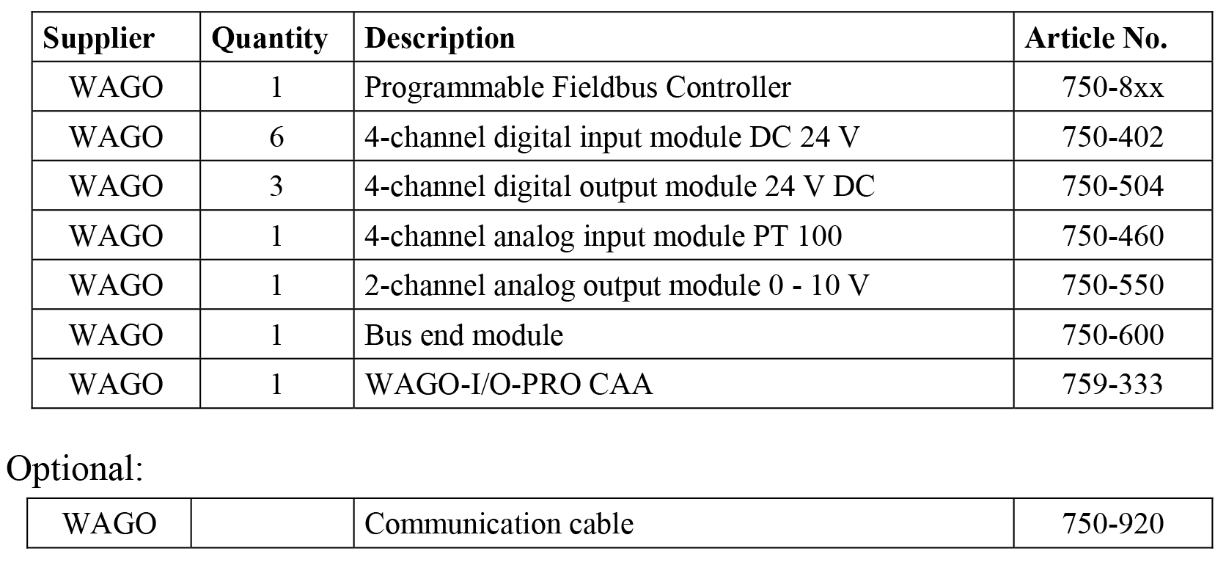

تجهیزات ذیل  از کمپانی WAGO جهت کنترل هواساز مورد استفاده قرار می گیرند:

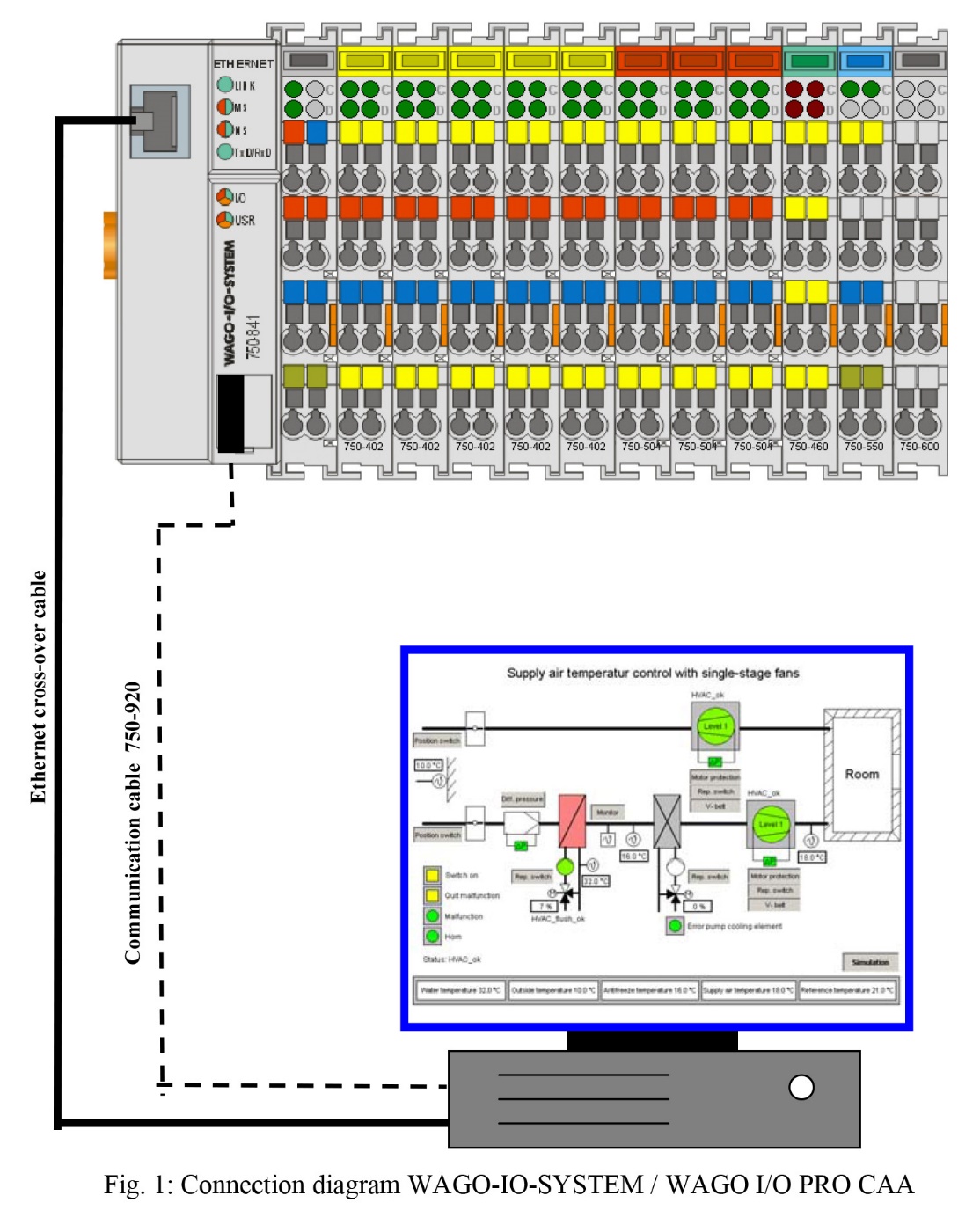

پیکر بندی سخت افزاری سیستم کنترل هواساز به صورت زیر می باشد:

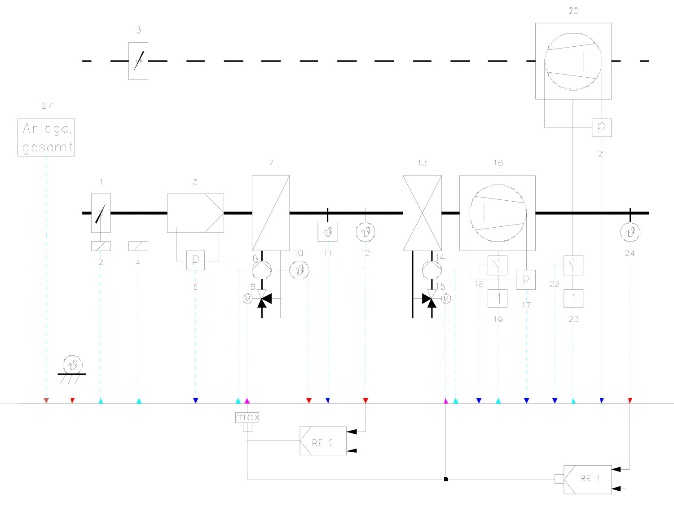

دیاگرام کنترل هواساز به شرح ذیل می باشد:

یک کنترلر PI دمای هوای خروجی از هواساز و در حقیقت سیستم تهویه را کنترل می کند (RE1)، خروجی این کنترلر به دو قسمت جهت انجام مرحله سرمایش یا گرمایش تقسیم می گردد.

هوای ورودی توسط دمپر هوای تازه و همچنین فن های تک دور کنترل می شود.

چنانچه علاوه بر سنسور Antifreeze از المان گرمایی نیز استفاده شده باشد به یک کنترلرPI  دیگر جهت کنترل کمینه دمای خروجی از Heating Coil  مورد نیاز می باشد.(RE2)  علاوه بر سنسور Antifreeze بعد از کویل گرمایی میتوان از یک سنسور دما در مسیر برگشت آب کویل گرمایی جهت حفاظت اضافی در برابر فریز استفاده کرد. این سنسور همچنین کنترل دمای آب برگشت را عهده دار می باشد.

عملکرد کلی سیستم کنترل هواساز در یک ماژول نرم افزاری منحصر بفرد سازماندهی شده است.

می بایست در هنگام راه اندازی هواساز مراحل راه اندازی ویژه ای دنبال گردد.

معمولا دو شرط لازمه راه اندازی یک ماژول می باشد.

  • حضور سیگنال راه اندازی از طرف سیستم مرکزی
  • حضور سیگنال های راه اندازی که در حال اجرا و یا از پیش اجرا شده می باشند.

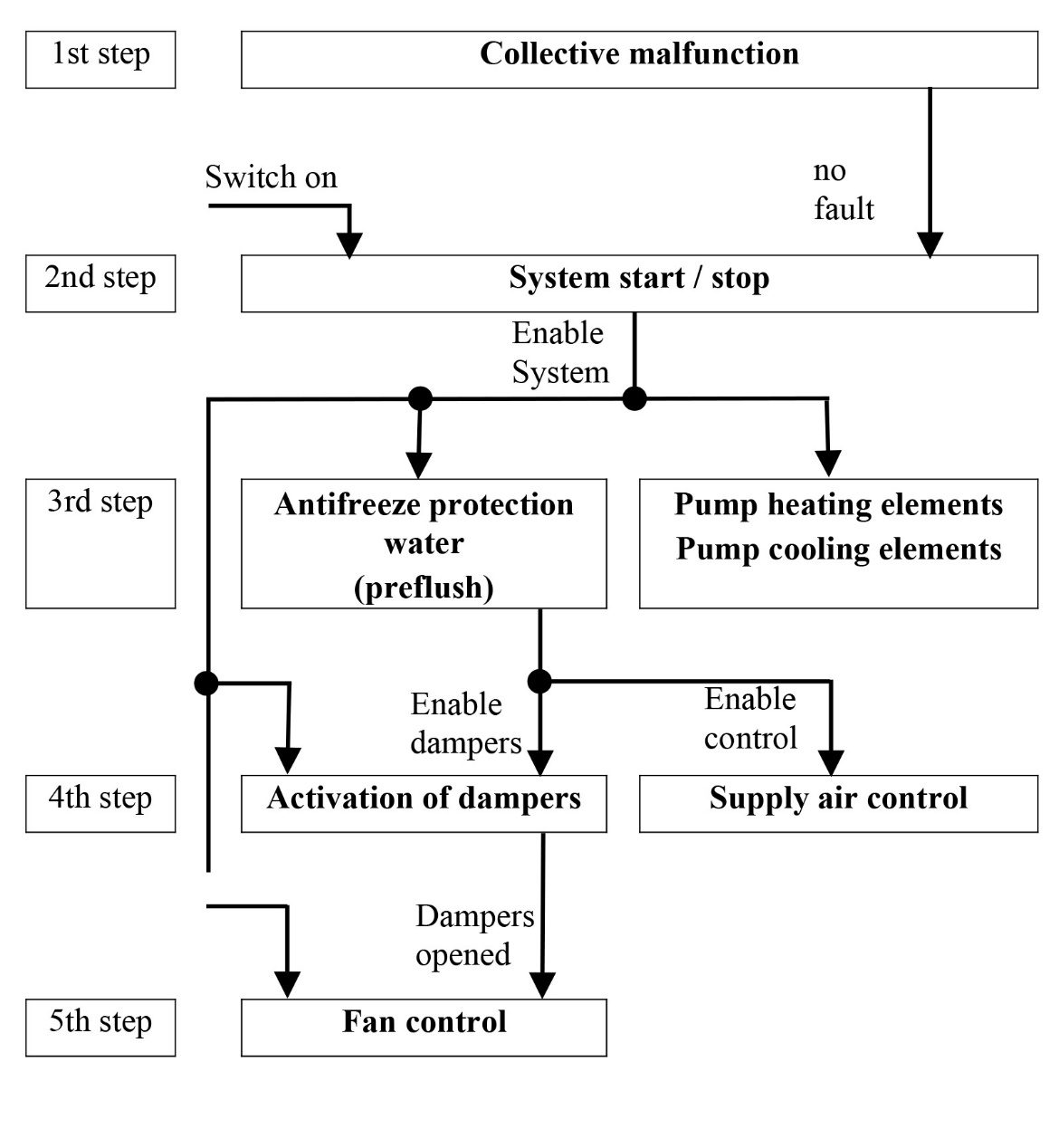

مراحل بالا به صورت شماتیک در شکل زیر آورده شده است:

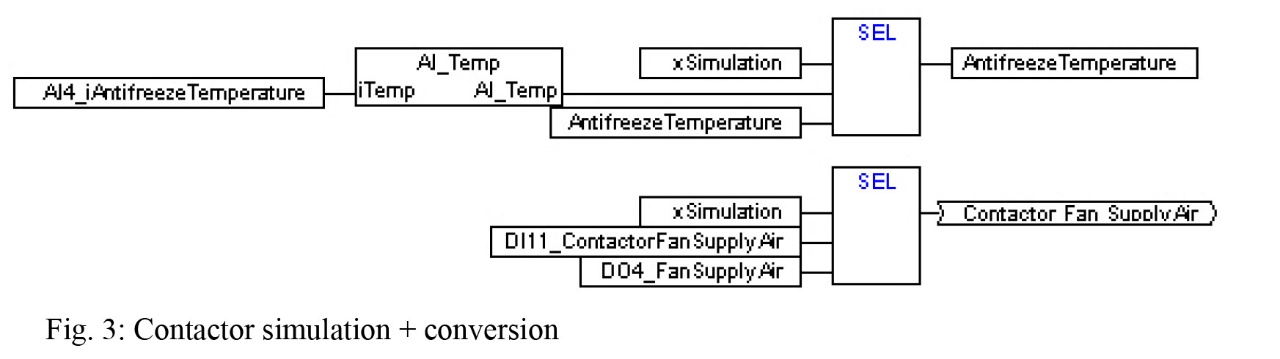

شکل شماره 3 نشان میدهد که چگونه مقدار اندازه گیری توسط سنسور PT 100  به یک مقدار واقعی یا  REAL تبدیل گشته است علاوه بر این در این برنامه کاربردی نشان داده می شود که چگونه وضعیت مانیتورینگ کنتاکتور در صورتیکه مدار حفاظت فن دارای کنتاکت کمکی نباشد قابل پل شدن است.

ماژول نرم افزاری سلکتور (SEL) این اطمینان را حاصل می کند که در هنگام شبیه سازی مقادیر اندازه گیری تعریف نشده اعم از ورودی/خروجی، آنالوگ و دیجیتال استفاده نخواهند شد.

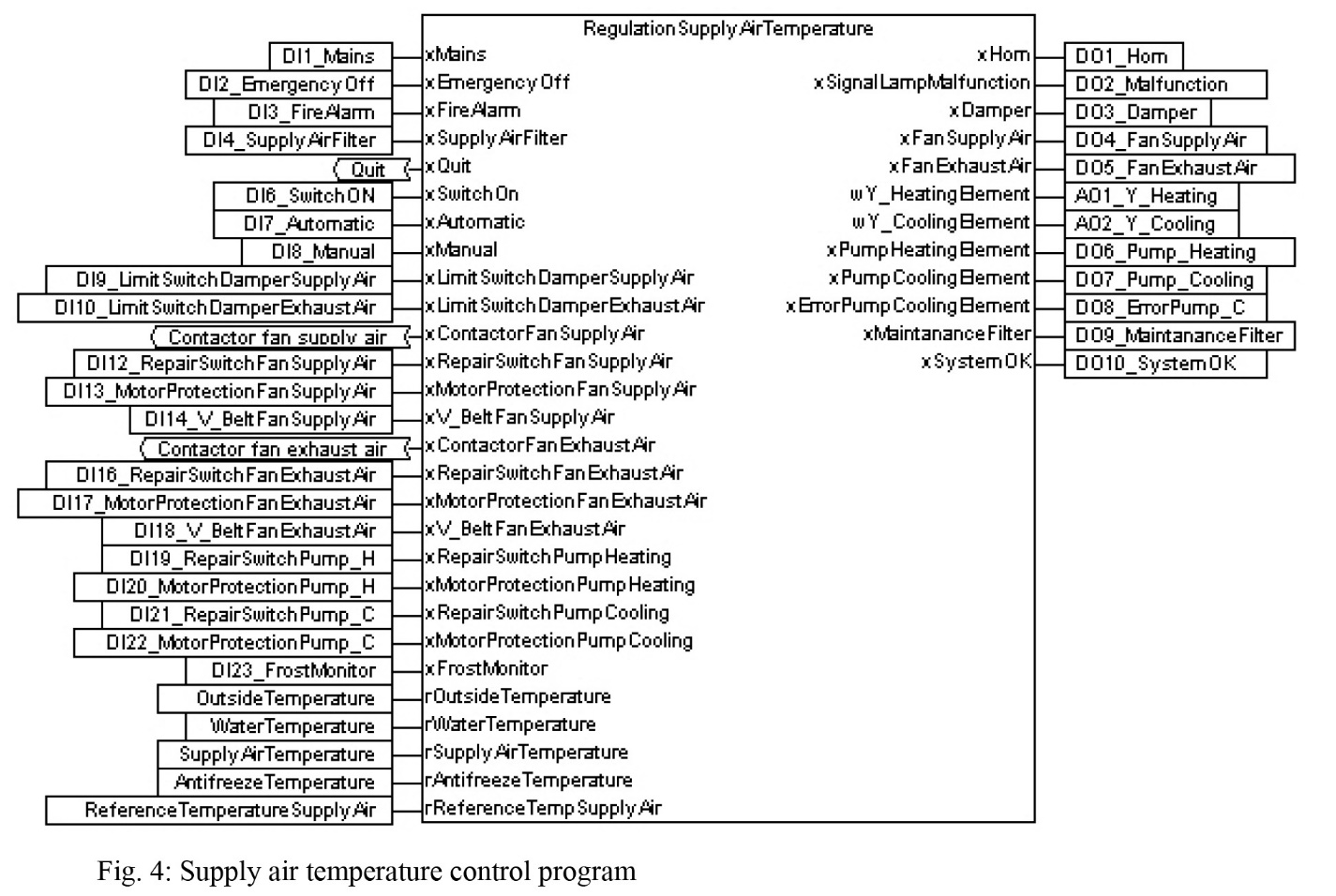

شکل شماره 4 یک برنامه جهت کنترل دمای هوای خروجی در یک هواساز با فن های تک دور را نمایش می دهد، یک زیر برنامه با عنوان Regulation Supply Air Temperature داده ها و متغیرهایی که مستقیما از طریق درگاه های ورودی/خروجی ماژول هایWAGO  گرفته می شوند را در اختیار PLC قرار می دهد.

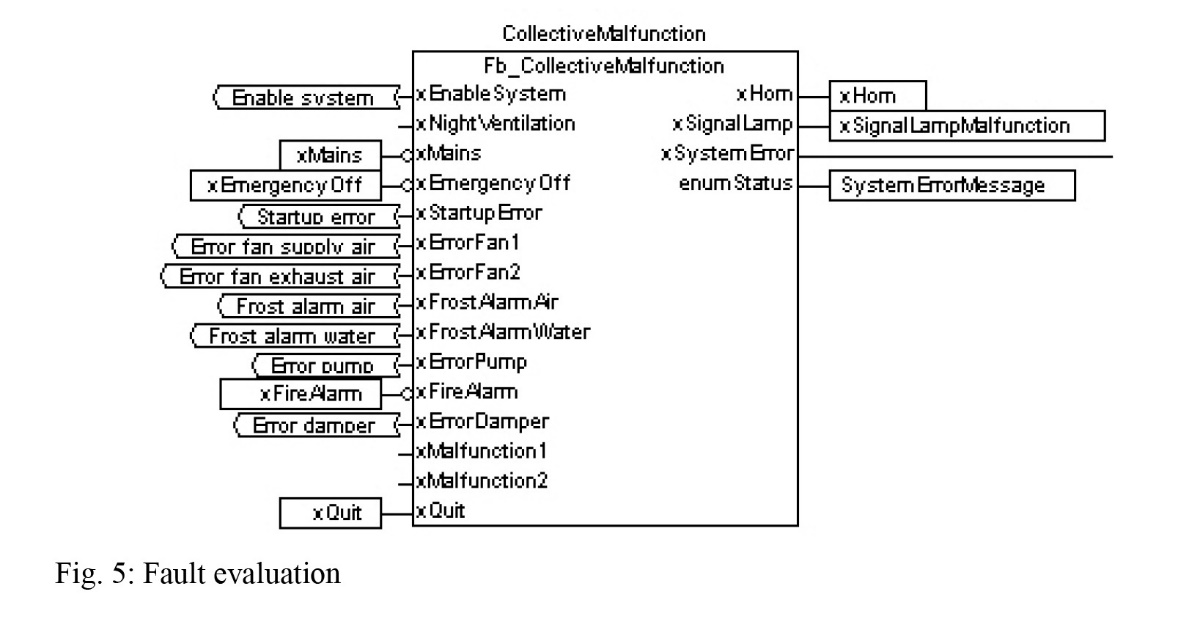

ماژول نرم افزاری جمع آوری خطاها وظیفه ارزیابی تمام خطاهایی که منجر به خاموش شدن هواساز می شوند را بر عهده دارد، این خطاها به صورت دیداری و شنیداری جهت انجام مراحل رفع عیب قابل نمایش هستند. (شکل شماره 6) تمامی خطاها فقط زمانی مورد ارزیابی قرار می گیرند که هواساز در حالت روشن باشد.

ماژول نرم افزاری STOP/START جهت خاموش و روشن کردن هواساز مورد استفاده قرار می گیرد. درصورتیکه خطایی توسط ماژول نرم افزاری جمع آوری خطا گزارش گردد ماژول STOP/START کل سیستم را خاموش میکند، انتخاب بین حالت دستی و یا اتوماتیک توسط یک کلید سه وضعیتی در روی تابلوی کنترل مشخص میگردد، این کلید دارای وضعیت هایAUTO-OFF- MANUAL  می باشد.

در وضعیت اتوماتیک می توان هواساز را توسط جدول زمان بندی کنترل نمود.

در مواقعی که دمای هوای بیرون پایین می باشد ممکن است در هنگام راه اندازی با خطای Antifreeze مواجه شویم جهت جلوگیری از این خطا می بایست قبل از باز شدن دمپرها و شروع بکار فن ها آب گرم در کویل گرمایی موجود باشد.

در هنگام مواجهه با خطای Antifreeze مراحل و اقدامات زیر به صورت اتوماتیک انجام میگردد:

  • صدور هشدار و آلارم فریز در صورت پایین آمدن دما و رد شدن از دمای بحرانی
  • قرار دادن وضعیت شیر کویل گرمایی در باز ترین حالت شیر معمولا 100 درصد باز
  • مانیتورینگ زمان تخلیه کویل در صورت نبودن آب گرم در کویل

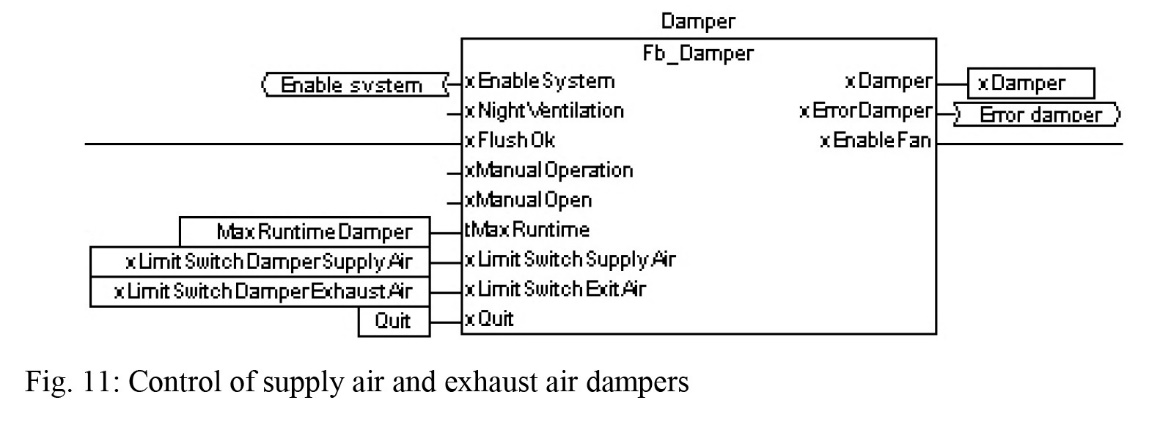

جهت کنترل دمپر ها از ماژولDamper  استفاده می شود فن های هواساز فقط زمانی راه اندازی می شوند که دمپرها بصورت کامل باز شده باشند.

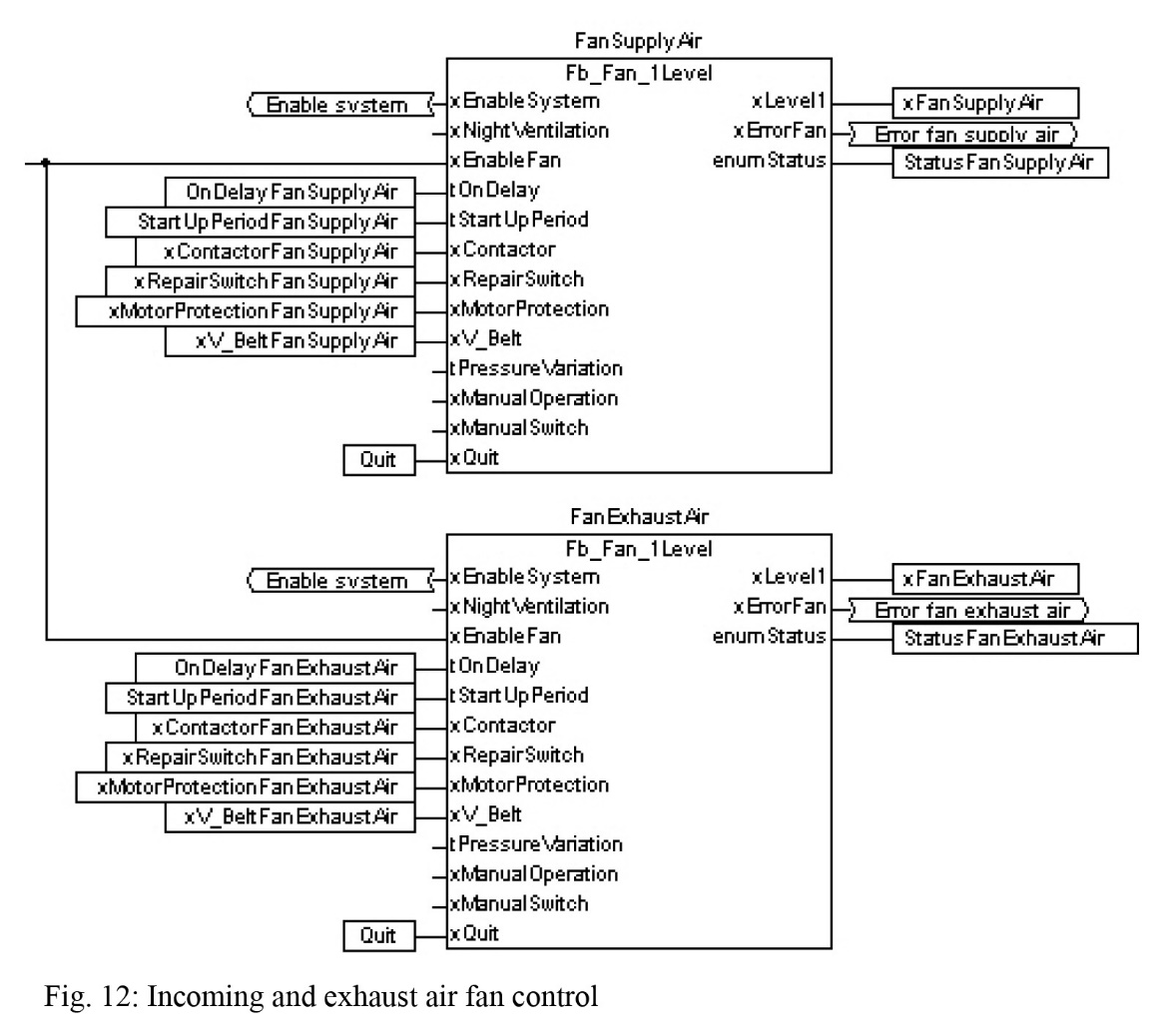

ماژول کنترل فن ها جهت کنترل و مانیتورینگ وضعیت موتور فن، وضعیت اضافه بار و یا اتصال کوتاه، سوییچ تعمیرات، وضعیت کنتاکتور فن و همچنین وضعیت سوییچ اختلاف فشار دو سر فن جهت اطمینان از سالم بودن تسمه فن و صدور فرمان راه اندازی استفاده می شود. (شکل 12)

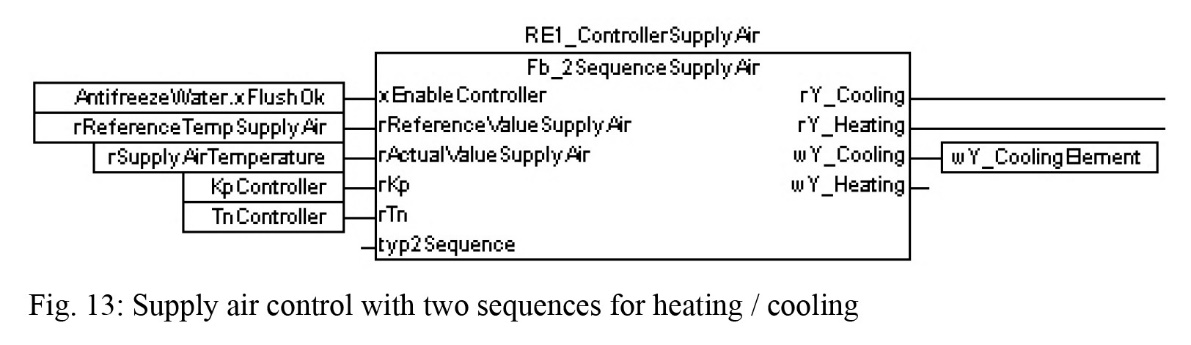

کنترل دمای هوای خروجی از هواساز توسط یک کنترلر PI انجام می شود و در خروجی کنترلر به دو قسمت گرمایی و یا سرمایی تقسیم می گردد یک محدوده خنثی به میزان 10 درصد بین محدوده گرمایی و سرمایی در نظر گرفته شده است.

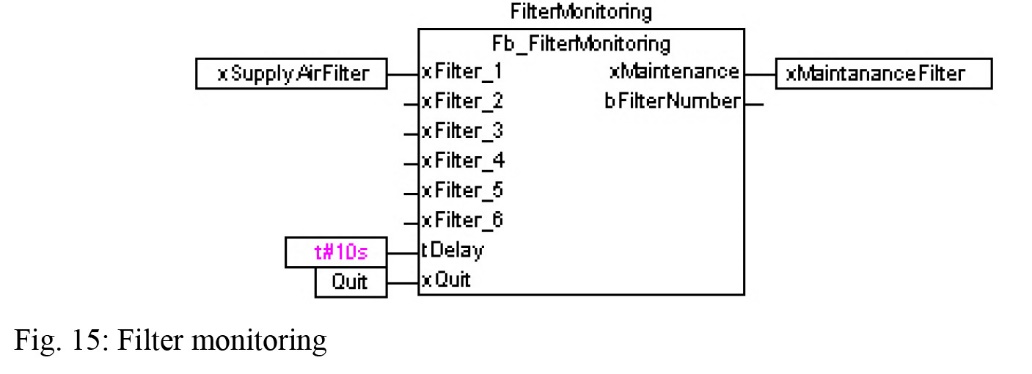

جهت مانیتورینگ فیلترها از ماژول Filter Monitoring مطابق شکل 15 استفاده می شود.

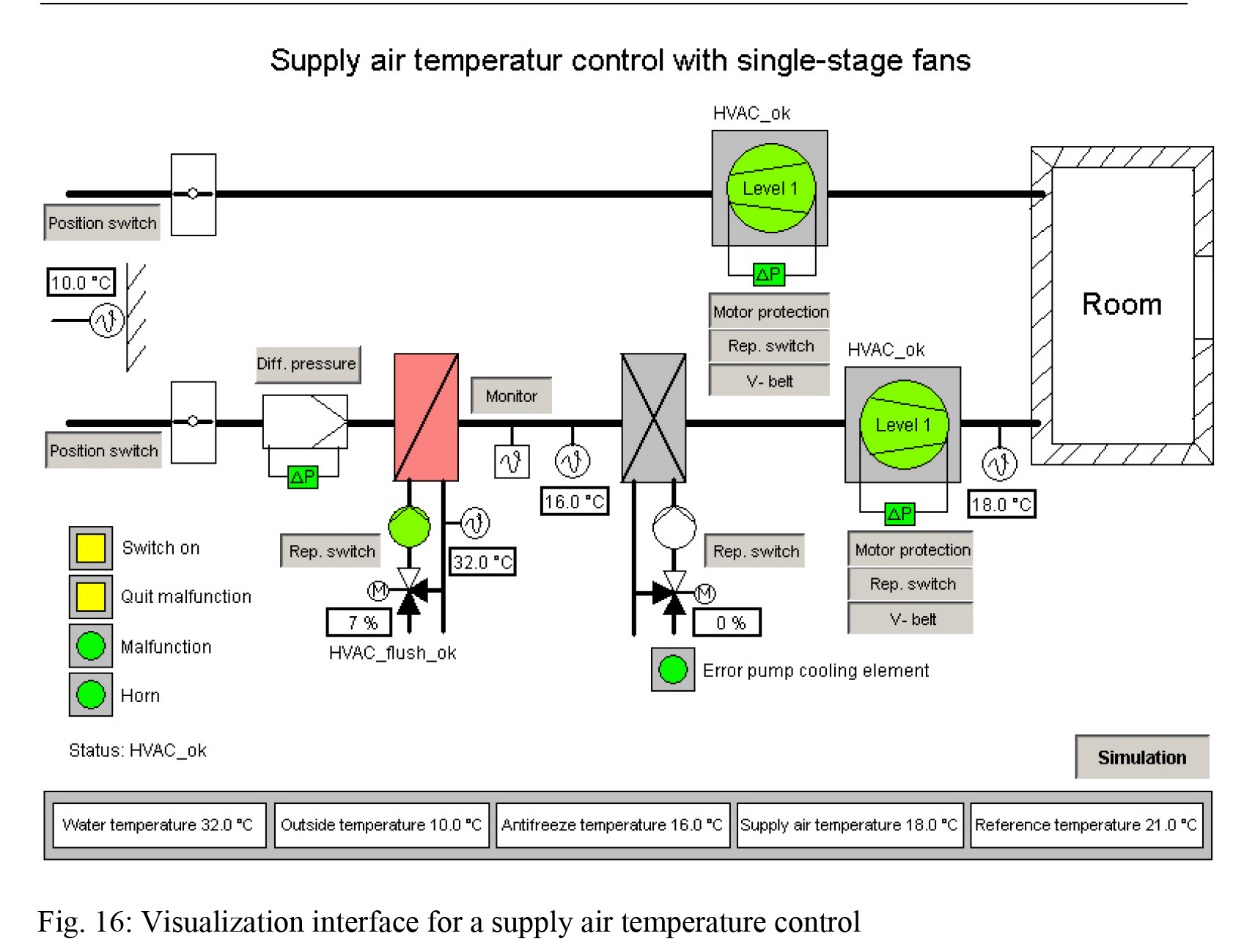

جهت مانیتورینگ هواساز می توان از برنامه Visualization Interface مطابق شکل زیر استفاده کرد همچنین امکان شبیه سازی عملکرد هواساز بر روی کامپیوتر فراهم می باشد
