پروژه شرکت پتروشیمی قدیر که با مجموعه آسان صنعت به انجام رسید:

تابلوهای ساخته شده به صورت ایستاده ساخته و مونتاژ گردیده که مربوط به کولینگ تاور می باشد.

دراین مجموعه کنترل فن ها توسط سنسور دمایی و به صورت دستی و اتومات لحاظ گردیده است.

کنترل این تابلوها از طریق DCS و محلی طراحی و اجرا گردیده است.

تابلوی Power & Control  و کنترل دور تعداد 36 الکترو موتور 30 کیلووات مربوط به پکیج های 6 تائی برج خنک کننده.

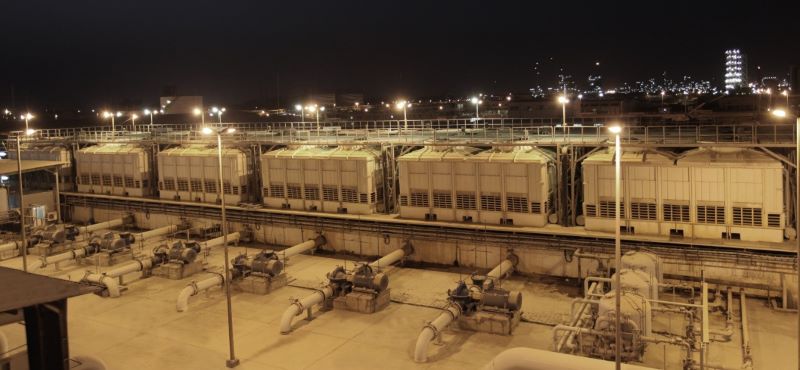

در سال 1386 پس از وقوع آتش سوزی در مجموعه عظیم برج خنک کننده آب در سایت پتروشیمی قدیر واقع در منطقه ویژه اقتصادی ماهشهر، ساخت شرکت EBARA که از جنس فایبرگلاس بود (شامل 6 بخش بزرگ با توان جمعی 900 کیلو وات)

قرارداد نو سازی و ساخت مجدد برجهای خنک کننده با شرکت ایرانی پرتو آبگردان صورت گرفت و گروه صنعتی آسان صنعت نیز قرارداد ساخت تابلوهای برق را که شامل دو ورودی و 36 خروجی یا فیدر کنترلی را با این شرکت منعقد نمود.

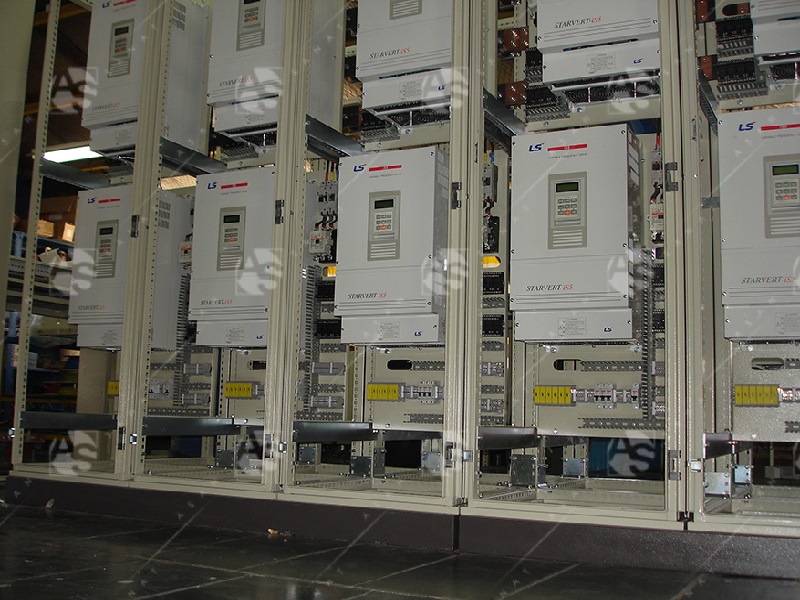

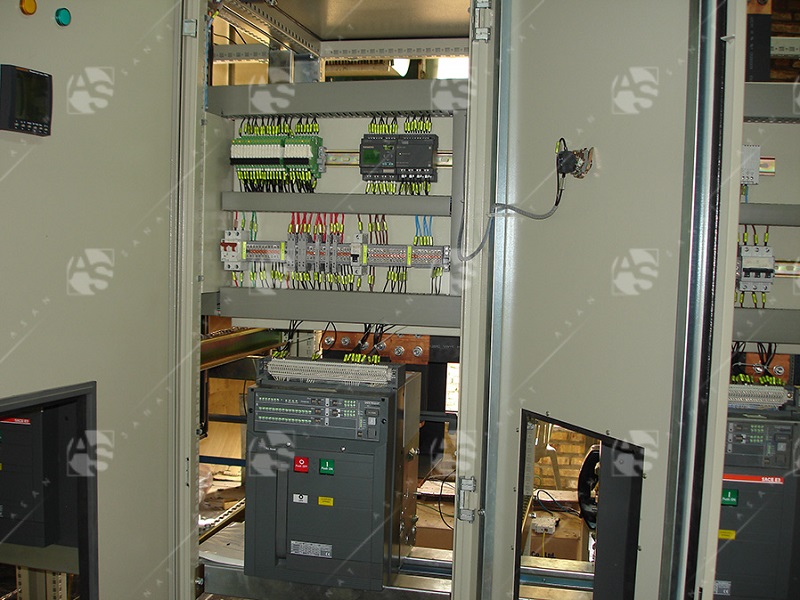

مجموعه تابلوهای MCC ساخته شده دارای 27 سلول ایستاده و تعداد دو کلیدACB  ورودی 2500 آمپر و یک کلید ACB بعنوانTie Power  جهت Change Over  بین دو ترانسفورماتور و تعداد 36 فیدر کنترل دور دارای اینورتر جهت کنترل کردن دور الکتروفن 30 کیلو وات (بعلاوه تعداد 4 ست یدکی) ساخته شد.

در بهار سال 1387 تابلوهای مذکور بصورت سه بخش جداگانه (با توجه به حجم مجموعه تابلوهای برق و زیاد بودن تعداد سلولهای مربوطه، تابلوها از هم جدا شده و حمل صورت گرفت) به محل سایت پتروشیمی قدیر ارسال و پس از نصب و پیوستگی به هم، برقدار کردن و راه اندازی در سایت نیز توسط کارشناسان این گروه انجام گردید.

شکل کلی تابلوهای ساخته شده در شکل ها مشخص می باشد.
