WAGO-I/O-SYSTEM 750 XTR به طور ویژه برای کارکردهای دشوار در فضای باز ساخته شدند. حتی تحت بارهای حرارتی، مکانیکی و الکترومغناطیسی شدید، مانند کشتی ها، پالایشگاه ها یا در سیستم های ولتاژ متوسط، سری 750 XTR تضمین می کند که همواره عملکرد صحیح داشته باشد.
سیستم‌های اتوماسیون تجهیزات صنعتی معمولاً در مناطق حفاظت‌شده قرار می‌گیرند، تابلوهای کنترل در ساختمانها معمولاً در محیط مناسب و با دمای کنترل شده نصب می شوند و شرایط محیطی سختی ندارند تا دچار چالش برای سخت افزار شود. برای سیستم های مستقل در کارکردهای فضای باز، وضعیت کاملاً متفاوت است. این سیستم های اتوماسیون گاهی اوقات باید به شکل ایمن و با قابلیت اعتماد بالا، با سخت ترین شرایط روبرو میشوند، به عنوان مثال: اختلاف دماهای زیاد، منابع تداخل الکترومغناطیسی و ارتعاشات قوی.
WAGO-I/O-SYSTEM 750 XTR محافظت لازم را در برابر نوسانات ولتاژ در حین عملیات سوئیچینگ و خطاها در شبکه برق، پالس های تداخلی گذرا ناشی از طوفان یا در حین عملیات تنظیم در صورت نوسان ولتاژ خروجی برق که پس از تغییرات بزرگ در بار ایجاد می شود، فراهم می کند. مطابق با استاندارد EN 60870-2-1، این ابزار نیازهای روز افزون ایمنی در برابر ولتاژهای ضربه ای را برآورده می کند. این بدان معنی است که افزایش ولتاژ مقاومت در برابر ضربه 1 کیلو ولت (کلاس VW1 برای ماژول های با ولتاژ تغذیه <60 ولت) و 5 کیلو ولت (کلاس VW3 برای ماژول های با ولتاژ تغذیه ≥ 60 ولت) عملکرد بدون وقفه را تضمین می کند، زیرا تجهیزات الکترونیکی در برابر هر گونه نقصان محافظت می شوند. رفتار EMC بهینه شده سری 750 XTR از انتشار منفی تداخل جلوگیری می کند، بنابراین می توان آن را حتی در مجاورت سیستم های بسیار حساس نیز نصب کرد. این سیستم دارای مقاومت لرزشی تا 5g و مقاومت در برابر شوک های مداوم 25g است. به لطف این مقاومت در برابر تنش‌های مکانیکی شدید، حتی می‌توان از آن در موتورخانه نیروگاه‌های بادی دریایی یا ماشین‌های حفاری تونل نیز استفاده کرد. کارکردهایی که در آنها سیستم در معرض ارتعاشات بسیار قوی قرار دارد. با توجه به حداکثر ارتفاع عملیاتی 5000 متری، WAGO-I/O-SYSTEM 750 XTR حتی می توان در هوای رقیق ایستگاه های کوهستانی بسیار مرتفع نیز از آن ها استفاده نمود.

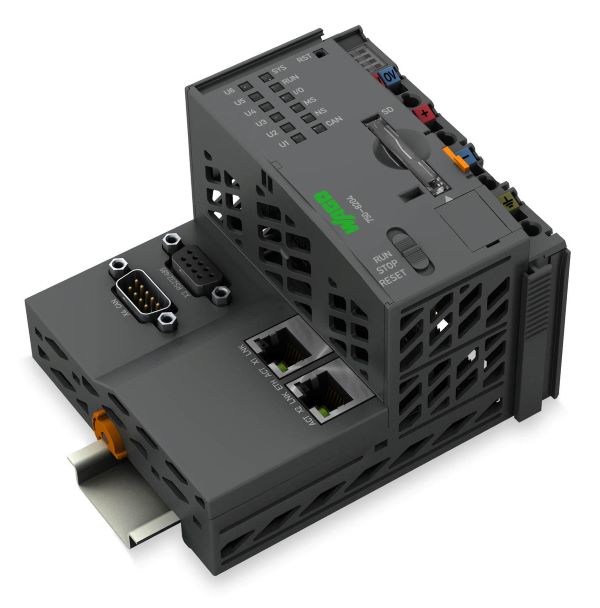

بسیار مقاوم در برابر دما، ایمن در برابر تداخل، و همچنین بدون لرزش و ولتاژ ضربه ای: کنترلر 750 XTR WAGO راه حلی قوی برای کارهای کنترلی کوچک است.
کارکردهای معمول در فضای باز در ایستگاه های پمپاژ توزیع شده در تامین آب و دفع فاضلاب، در پتروشیمی، در سکوهای استخراج نفت و گاز طبیعی در دریا و خشکی، در خطوط لوله حمل و نقل، در پالایشگاه ها، در کشتی ها، در نیروگاه های بادی و فتوولتائیک یا ایستگاه های ترانسفورماتور مشاهده می شوند. پیشتر، سیستم های اتوماسیون، هنگامی که در این مناطق استفاده می شدند، به تجهیزات اضافی ویژه ای نیاز داشتند. به عنوان مثال به شکل تهویه مطبوع، عایق کاری یا نصب زمانبر در تابلو های کنترل گران قیمت با درجه حفاظت بالا، مگر اینکه سیستم، به دلیل طراحی خاص آن، از ابتدا در برابر شرایط محیطی دشوار بسیار مقاوم باشد.

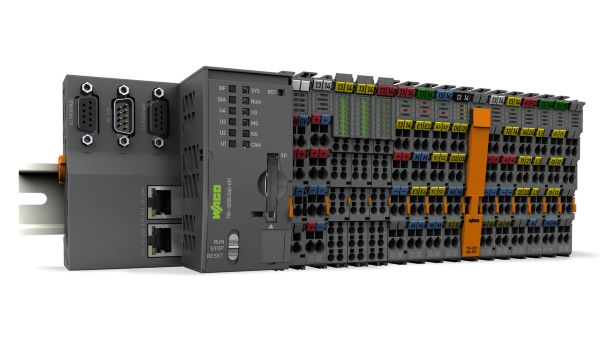

بهترین نمونه از این امر WAGO-I/O-SYSTEM 750 XTR است. این دستگاه که مخصوصاً برای چنین مصارف سختی طراحی شده است، نسخه مقاوم WAGO-I/O-SYSTEM 750 است. این دستگاه دارای مقاومت در برابر آب و هوا، مصونیت در برابر ولتاژهای ضربه ای، مصونیت در برابر تداخل و مقاومت در برابر لرزش است و به طور همزمان، مزایای اساسی ای را ارائه می دهد که در سیستم های استاندارد متخصصان اتوماسیون آلمانی مشاهده می شود: درجه بالایی از انعطاف پذیری و مدولار بودن در فضاهای بسیار محدود. نوع XTR سیستم ورودی/خروجی سری 750 WAGO فوراً با ماژول های خاکستری تیره آن قابل تشخیص است. جدیدترین محصولات در WAGO-I/O-SYSTEM 750 XTR شامل کنترلر فشرده و قدرتمند PFC200 با سیستم عامل Linux با قابلیت همزمانی است. این کنترلر در دو نسخه با تعداد رابط های ارتباطی متفاوت موجود است. هر دو نسخه علاوه بر پروتکل های کنترل از راه دور IEC 60870-5-101، -103 و -104، IEC 61850 و IEC 61400-25 به عنوان کنترلر از راه دور نیز در دسترس هستند که از DNP3 پشتیبانی می کنند. تله کنترلرهای PFC200 همچنین با پروتکل های IPsec و OpenVPN برای انطباق با بالاترین استانداردهای امنیتی سازگار هستند.

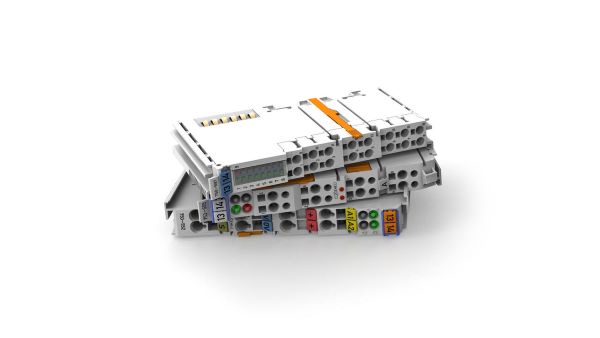

ماژول های اندازه گیری برق 3 فاز در سه نسخه متفاوت
علاوه بر اینها کنترلرهای جدید، ماژول اندازه‌گیری توان 3 فاز WAGO دامنه کاربرد WAGO-I/O-SYSTEM 750 XTR را گسترش می‌دهد. این دستگاه در سه نسخه موجود است: نسخه ای برای اندازه گیری از طریق CT با خروجی جریان 1A یا 5A، و همچنین نسخه ای برای اندازه گیری با سیم پیچ های Rogowski. تمام مقادیر اندازه گیری شده مربوطه (به عنوان مثال، توان اکتیو/راکتیو/ ظاهری/ موثر، مصرف انرژی، ضریب توان، زاویه فاز، فرکانس، ولتاژ بیش از حد/کم ولتاژ) مستقیماً بدون نیاز به توان محاسباتی بالا از کنترلر به فرآیند منتقل می شوند. با این اطلاعات و تجزیه و تحلیل تا هارمونیک 41 ام، ماژول اندازه گیری توان 3 فاز WAGO تجزیه و تحلیل جامعی را برای شبکه ارائه می دهد.
تحت چنین شرایط محیطی، تهویه مطبوع یا محافظت جداگانه باید برای سیستم های اتوماسیون معمول اعمال شود. این امر مستلزم زمان و تلاش بیشتر برای نصب است، منجر به هزینه های بالاتر می شود و در مواردی که بار EMC وجود دارد، نیاز به یک نسخه نصب ویژه با کابین های کنترل ویژه دارد. WAGO-I/O-SYSTEM 750 XTR این موارد را حذف می کند. دامنه دمای گسترده سیستم از 40- درجه سانتیگراد تا 70+ درجه سانتیگراد به آن اجازه می دهد تا در تابلوهای کنترل معمولی یا جعبه های سوئیچ نصب شود. همچنین می توان از نصب یک تهویه مطبوع مضاعف و همچنین جذب لرزش و حفاظت EMC خودداری کرد. این باعث صرفه جویی در هزینه های مهندسی، قطعات و نصب می شود. در چنین کارکردهایی، هم برنامه ریزان و هم مهندسان پروژه اگر از سری 750 XTR به جای سیستم اتوماسیون کلاسیک استفاده کنند، با هزینه های بسیار کمتری مواجه می شوند.
آسان صنعت نمایندگی WAGO آماده ارائه خدمات به مردم عزیز ایران می باشد.
منبع: مقالات سایت WAGO.com
ترجمه و ویرایش: آسان صنعت
