RheinEnergie، یک تامین کننده برق واقع در کلن، با استفاده از WAGO-I/O-SYSTEM 750 XTR، دید واضح تری از شبکه توزیع پیدا کرده است. هدف آن کاهش زمان خرابی است.
RheinEnergie به عنوان بخشی از قرارداد خود با اپراتور شبکه Rheinisch NETZGesellschaft (RNG) به طور مرتب ایستگاه های شبکه محلی خود (LNS) را مدرن می کند و فناوری قدیمی را با فناوری جدید جایگزین می کند. این تامین کننده اکنون قصد دارد کارهای بیشتری انجام دهد: – شبکه توزیع را هوشمندتر کند. – منطقه توزیع را گسترده تر کند.
مارکوس-الیور مایتز، برنامه‌ریز سیستم در خدمات شبکه فنی در RheinEnergie، توضیح میدهد: اگر خطایی در Lindlar رخ دهد که به تیم تعمیر و نگهداری نیاز داشته باشد، مثلاً در ساعات شلوغی، زمان زیادی طول می‌کشد تا آنها در محل حاضر شوند. سپس تیم تعمیر و نگهداری باید مشکل را در محل پیدا کند. اگر مرکز کنترل بتواند خطا را به یک ایستگاه شبکه محدود کند، آنگاه مشکل را می توان سریعتر از بین برد.
تقریباً تعداد 8000 عدد LNS در منطقه وجود دارد که توسط RheinEnergie عرضه می شود، از جمله ایستگاه های خصوصی توماس اتو، کارشناس طراحی و کنترلرها در RheinEnergie توضیح میدهد: “ایستگاه‌های ما بر اساس الزامات مدیریت استراتژیک اپراتور شبکه مدرن‌سازی شده‌اند”. به گفته Otto، برای کاهش زمان‌های خرابی، کافی است سه یا چهار LNS از یک حلقه تغذیه، مسیر خطا را نشان دهند.
در این LNS های هوشمند، فناوری اندازه گیری هوشمندانه نه تنها پیش نیاز مکان یابی سریع خطا است، بلکه مبنای مرحله بعدی را نیز تشکیل می دهد. فن آوری تله کنترل (کنترل از راه دور) نصب شده به همکاران ما در مرکز کنترل اجازه می دهد تا عملیات سوئیچینگ را از راه دور انجام دهند. اتو توضیح میدهد که در حالت بهینه، حداقل نیمی از مشتریانی که تحت تأثیر زمان‌های خرابی قرار می‌گیرند، در مدت کوتاهی دوباره وصل می‌شوند.

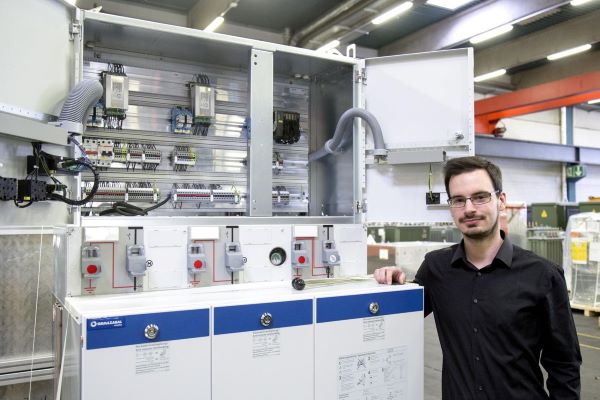

در تابلو برق های جدید، کنترلرهای سری 750 XTR WAGO تضمین می کنند که همه چیز طبق برنامه عمل می کند. Maitz، طراح سیستم ها در جمع بندی چالش ها می گوید: “ما یک سیستم کنترل جمع و جور می خواستیم که بتواند نمای کلی تمام اطلاعات لازم را حفظ کند و همچنان در یک تابلو کنترل کوچک جای گیرد”. همچنین قیمت آن باید پایین باشد. توان دی الکتریک بالا یک چالش اضافی ایجاد کرده است. 750 XTR تمام این الزامات و موارد دیگر را برآورده می کند. علیرغم طراحی فشرده، این کنترلر قوی می تواند تا 16 کانال را در هر ماژولکنترل با استفاده از پروتکل های ارتباطی مختلف آدرس دهی کند و اطلاعات را ارسال کند. در RheinEnergie، این کار از طریق Modbus TCP/IP انجام می شود. نشانگرهای اتصال کوتاه، نشانگرهای اتصال به زمین، قطع کننده های مدار یا افت فشار گاز SF6 در مجموع، کنترل کننده های WAGO حدود 50 پیام و فرمان را در واحدهای سوئیچ برای RheinEnergie مدیریت می کنند.

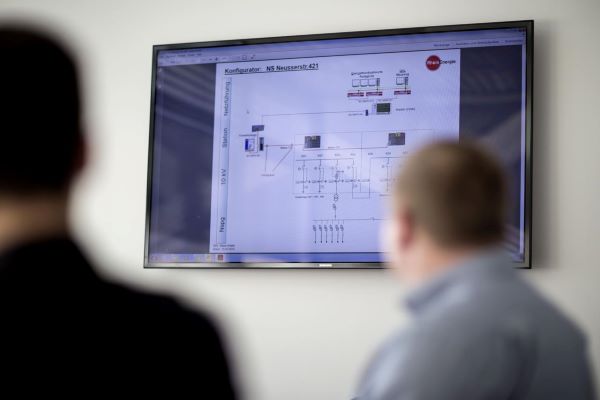

توماس اتو، رئیس برنامه‌ریزی توضیح میدهد: “اگر می‌خواهید چنین چیزی را سریعتر پیاده‌سازی کنید، باید برای هر فرمان یک کابل جداگانه از راه دور به واحد کنترل بکشید”. پیچیدگی کابلها حتی کارشناسان با تجربه تعمیر و نگهداری را گیج میکند. اکنون یک کابل شبکه LAN برای اتصال کنترلر و سیستم کنترل از راه دور کافی است. اطلاعات از دستگاه تله کنترل به مرکز کنترل می رسد. RheinEnergie از ارتباط عمومی استفاده نمی کند، بلکه به شبکه داده خود برای انتقال داده ها از LNS به مرکز کنترل متکی است.
همه سوئیچها، از جمله فناوری های اولیه و ثانویه، به عنوان یک راه حل کلید در دسترس، به RheinEnergie تحویل داده شد. تجهیزات اصلی برای هر واحد تابلو برق شامل یک کوپلر فیلدباس، یک فیلتر شبکه و یک ماژول انتهایی است، موارد دیگر به نیازهای فردی بستگی دارد که در ایستگاه شبکه محلی در محل مربوطه وجود دارد. هر واحد تابلو برق علاوه بر این دارای یک منبع تغذیه بدون وقفه (UPS) است که توسط دو باتری از WAGO تامین می شود. پکیج‌های باتری دقیقاً مطابق با مشخصات ما توسط کارشناسان کمپانی WAGO پیکربندی شده‌اند. مایتز توضیح میدهد که سیستم باید چهار ساعت پس از قطع برق کار کند و هر فیلد باید بتواند تا سه بار سوئیچ شود. پس از نصب اولین نمونه اولیه سیستم در بهار 2016، تکنسین های RheinEnergie به نصب نمونه های اضافی به تدریج ادامه می دهند. کنترلر WAGO تمام داده های لازم را در اختیار ما قرار می دهد. مایتز ادامه میدهد: این کنترلر جمع و جور است، برای شرایط محیطی مختلف مناسب است و پیکربندی آن آسان است، می تواند براحتی گسترش یابد، و مهمتر از همه ارزان است. تمام نیازهای ما به بهترین شکل ممکن برآورده شده است.
ارتقاء LNS بطور متوسط با سه تا چهار ماژول کنترل دیجیتال فقط یک هفته طول می کشد. فناوری هوشمند جزء ثابت برنامه مقاوم سازی ایستگاه بوده و دائماً در LNS ها ادغام می شود. به تدریج طی ماه‌ها و سال‌های آینده، LNS های هوشمند اضافی در مرکز کنترل RheinEnergie گنجانده می‌شوند و این شامل تمام داده‌هایی است که کنترل‌کننده‌های WAGO در محل آنها را مونیتورینگ می‌کنند. به عنوان یک مسئله جانبی شبکه همچنین با منابع انرژی غیرمتمرکز، مانند سیستم‌های فتوولتائیک یا توربین‌های بادی، بهتر عمل میکند، زیرا اگر سیستم‌ها توان زیادی را به شبکه وارد کنند و بخشی قطع شوند و جریان برق معکوس شود، کنترلر WAGO این را گزارش می کند و مرکز کنترل می تواند واکنش نشان دهد. مارکوس الیور مایتز می‌گوید: “متوسط زمان خاموشی ما در حال حاضر کمتر از هشت دقیقه است. این پارامتر مهم به زودی دوباره کاهش می یابد”.
منبع: مقالات سایت WAGO.com
ترجمه و ویرایش: آسان صنعت
