ماژول های  کمپانی WAGO  جهت استفاده به عنوان ریموت IO با پروتکل پروفیباس

  • ماژول 333-750 با پروتکل PROFIBUS DP/V1
  • ماژول 303-750 با پروتکل PROFIBUS DP/FMS
  • ماژول 343-750 با پروتکل PROFIBUS DP این ماژول مدل ECO از این مجموعه می باشد
  • ماژول 331-750 با پروتکل PROFIBUS DP این ماژول مجهز به اتصال Fiber Optic از این مجموعه می­ باشد.

پیکر بندی Node پروفیباس با استفاده از نرم افزار Step7 و ماژول های WAGO | آسان صنعت نمایندگی WAGO و SCAME - راه اندازی تابلو برق

نرم افزار Simatic Step 7 توانایی پیکربندی شبکه پروفیباس Profibus – DP را در اختیار کاربران قرار می دهد، طریقه پیکربندی به شرح ذیل می باشد.

ابتدا از طریق hardware configuration  گزینه مربوط به Profibus DP  Component را انتخاب کنید. (قبل از این مرحله گزینه Catalog از منو View می بایست بر روی حالت active تنظیم شده باشد) سپس فولدر Additional Device و بعد از آن General را باز کرده و سپس ماژول های ورودی/خروجی مربوطه را انتخاب نمایید.

در صورت عدم وجود لیست ماژول های WAGO ابتدا باید WAGO GSD File را نصب نمود.

پیکر بندی Node پروفیباس با استفاده از نرم افزار Step7 و ماژول های WAGO | آسان صنعت نمایندگی WAGO و SCAME - راه اندازی تابلو برق



طریقه دریافت فایل GSD File

فایل GSD از طریق وبسایت WWW.WAGO.COM و یا WWW.ASAN-SANAT.COM به صورت رایگان قابل دسترس می­ باشد.

بعد از دریافت فایل GSDsetup.exe را نصب کنید در صورت درخواست Choose Component گزینه Standard Configuration File را انتخاب نمایید. برنامه نصب فایل های مورد نیاز WAGO را در فولدرهای مناسب در نرم افزار  Siemens نصب خواهد کرد. سپس از طریق منو Options گزینه catalog را Update نمایید.

پس از این مراحل شما قادر خواهید بود ماژول های WAGO Profibus DP  را در فولدرهای General و یا Additional field devices ملاحظه فرمایید.

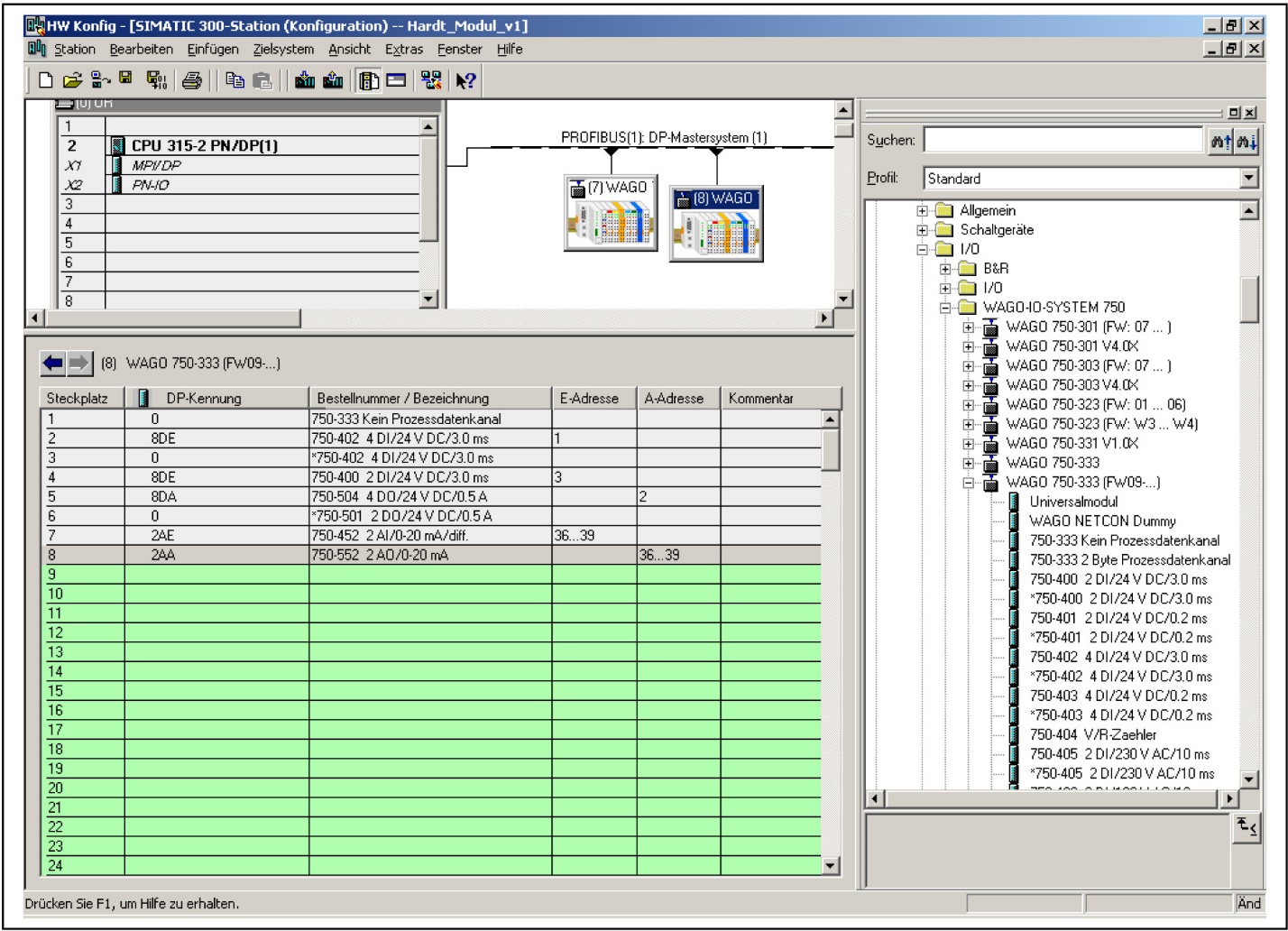

 تشریح مثال با استفاده از BUS Coupler 750-333

سخت افزارهای استفاده شده در مثال به شرح ذیل می باشد

SIMATIC S7-315/DP

WAGO 750-333 Module Profibus DP

10 digital inputs (750-402, 750-402, 750-400)

6 digital outputs (750-504, 750-501)

2 analog inputs (750-452)

2 analog outputs (750-552)

 ماژول اول باید 333-750 باشد که به صورت اتوماتیک توسط Simatic Manager اضافه می گردد.

اولین ماژول ورودی دیجیتال 402-750 می باشد از آنجاییکه این ماژول فقط 4 ورودی دیجیتال ارایه می دهد ورودی بعدی به صورت *750-402 می باشد بدین صورت بایت اول بوسیله 4 بیت از ماژول دوم تکمیل می گردد.

آدرس ها در PLC اصلی
