هر دو منطقه پرخطر و کم خطر در تصفیه خانه های فاضلاب وجود دارند. سیستم WAGO-I/O-SYSTEM 750 امکان کنترل موثر تصفیه خانه را در هر دو موقعیت فراهم می کند.
قوانین اختصاصی و عمومی بسیاری وجود دارند که ساخت و عملکرد تصفیه خانه را پیچیده تر می کنند و آن را بسیار دشوار می سازند. برنامه ریزان و اپراتورها می توانند تا حد زیادی هزینه ها را از طریق گزینش سیستم کنترل هوشمند که از کارکردهای معمول و ویژه بطور یکسان پشتیبانی می کند، کاهش دهند.
یک چیز مسلّم است: پیش بینی ترکیب سیالات ورودی در تصفیه خانه ها تقریبأ غیرممکن است. آلودگی ها، ترکیبات اشتعال پذیر، و واکنشهای شیمیایی می توانند بدلیل حوادث یا نشتی های غیر مجاز اتفاق بیافتند. این مسائل می توانند به تخلیه گاز منجر شوند که محیط خطرناکی را ایجاد می کند. اگر سیالات بسیار اشتعال پذیر، مانند گازوئیل، وارد سیستم فاضلاب شوند، بواسطه چگالی پایین، روی سطح شناور می شوند.
آنها بعنوان مواد فرار، بسرعت تبخیر می شوند و بسته به غلظت می توانند مضر یا حتی قابل احتراق باشند. پس شبکه فاضلاب و ساختار آن مانند آبگیرهای ذخیره سازی محصور، کانال های ذخیره، پمپ ها، یا ساختار سیفون های معکوس، بسته به طرح، بصورت نواحی 1 یا 2 طبقه بندی می شوند.
هر چیزی که در شبکه فاضلاب وجود دارد، در سیستم تصفیه خانه نیز وجود دارد. این سیستم ها می توانند متشکل از یک ایستگاه پمپاژ فاضلاب و یک ساختار تخلیه برای کمک به هدایت مستقیم سیالات به تصفیه خانه باشند. اگر سازه ها محصور باشند، بصورت ناحیه 1 طبقه بندی می شوند. در صورتی که تهویه هوا وجود نداشته باشد، این شرایط برای سازه های باز نیز اعمال می شود. مخلوط های قابل احتراق میتوانند حتی در داخل نیز (مثلأ) بدلیل تخلیه گاز کاملأ نرمال سیالات ایجاد شوند. این بدان دلیل است که لجن مواد مدفوعی، که بخش مهمی از فاضلاب را تشکیل می دهند، ایجاد گاز میکند.
اما گازهای لجن تنها کمی سبک تر از هوا هستند و در قسمت فوقانی اتاق ها و ساختمان ها جمع نمی شوند، بلکه با هوا مخلوط می شوند و ترکیب دقیق مخلوط هوا گاز، که به این شکل ایجاد می شود را نمی توان تعیین کرد، حرکت های پیوسته فاضلاب، آشفتگی های جدیدی را بوجود می آورد. پس غلظت گاز در مخلوط های هوا گاز بطور پیوسته تغییر می کند.
غلظت بسیار بالای گازهای لجن می تواند روی عملکرد سازه اثر بگذارد، زیرا مواد ریز و درشت، مانند شاخه های درخت، منسوجات، و آیتم های بهداشتی، در اینجا از هم جدا می شوند. بر همین اساس، این ناحیه در ارزیابی خطر بعنوان ناحیه 1 و نواحی مجاور بعنوان ناحیه 2 طبقه بندی می شوند.
این طبقه بندی برای مخازن آب لجن (مانند شفت ها و سازه ها) نیز در مرحله لجنزدایی اعمال می شود. فرایندهای باکتریایی بی هوازی، که در طول تجزیه لجن در فاضلاب فعال هستند، در برج هضم کننده تصفیه خانه فاضلاب جهت استخراج گازهای لجن استفاده می شوند.

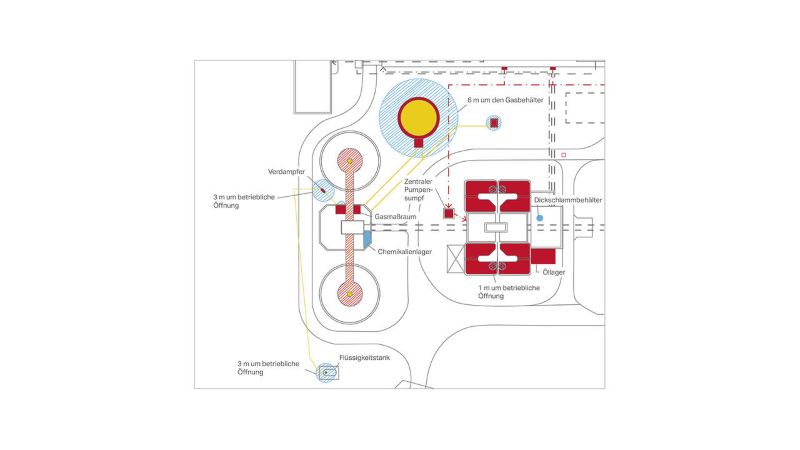

این گازهای لجن در یک نیروگاه برق حرارتی به حرارت و الکتریسیته تبدیل می شوند تا تعادل انرژی تصفیه خانه فاضلاب بشکل مثبت برقرار شود. نواحی پردازش، از تغلیظ لجن گرفته تا تجزیه لجن، در بخشی از ارزیابی خطر، بعنوان نواحی 1 و 2 طبقه بندی می شوند. همین موضوع در خصوص نواحی خارجی محفظه لجن و گاز نیز وجود دارد.
بر اساس شرایط چالش برانگیز روزانه، لازم است به قوانین و استانداردهای قابل اعمال ATEX, IECEx و قوانین ایمنی صنعتی (BetrSichV) پایبند باشیم. این علاوه بر عناصر سازه ای است که به کاهش خطر انفجار منجر می شوند. بر اساس این استانداردها، اپراتورهای تصفیه خانه فاضلاب می بایست به ایجاد یک سند حفاظت در برابر احتراق در نواحی خطرناک بپردازند.
این سند اختصاصأ تعیین کننده خطر انفجار و مفاهیم دقیق محافظتی است. ابلاغیه DWA 217 آلمان (DWA-M217) با عنوان “محافظت در برابر انفجار در تصفیه خانه های تکنولوژیکی فاضلاب”، اطلاعات مفیدی را در خصوص پیاده سازی عملیاتی این اسناد ارائه داده است. این استانداردها و تأییدیه های مهم می بایست برای طراحی تجهیزات الکتریکی تصفیه خانه فاضلاب، و همچنین برای تجهیزات تابلوهای کنترل، بکار گرفته شوند.
معمولأ برنامه نویس و اپراتور هر دو علاقه مند به حداقل سازی تعداد مولفه ها و سیستم هایی هستند که می بایست مورد استفاده قرار گیرند. دلیل این امر آنست که شرایط پیچیده ای که تصفیه خانه فاضلاب روی دوش سیستم کنترل می گذارد می تواند روی هزینه های قابل پیش بینی برنامه ریزان و اپراتورها اثرگذار باشد از مهندسی اولیه تا تعمیر و نگهداری نهایی. بر همین اساس، آنها محصولاتی را ترجیح می دهند که بتوانند در کارکردهای استاندارد و همچنین کارکردهای خطرناک مورد استفاده قرار گیرند. مانند محیط های بسیار خورنده یا فرساینده که عمومأ در تصفیه خانه های فاضلاب وجود دارند.
WAGO سیستم I/O سری 750 را بشکلی طراحی کرده است که پلتفرم آن بطور مشترک برای نواحی پرخطر و بی خطر بتواند مورد استفاده قرار گیرد. جزییات دقیق سیستم را بسیار انعطاف پذیر می سازند بدون آن که در استاندارد آن خللی بوجود آید. این سیستم، با 500 ماژول مختلف، می تواند سنسورهای گوناگون را در شرایط میدانی یکپارچه سازی کند و در عین حال، سیگنال های آنالوگ یا دیجیتالی مختلف را از طریق TCP/IP به تابلو کنترل ارسال کند. بعلاوه، WAGO-I/O-SYSTEM امکان ثبت پیام های خطا را از راه دور می دهد و سطح پر شدن آبگیرهای اضافه بار باران را مشخص می کند.
علاوه بر مستقل بودن از فیلدباس و دسترس پذیری استاندارد اینترفیس های باز برای تکنولوژی اندازه گیری، و همچنین یکپارچه سازی کل قطعات سیستم، کمپانی WAGO همچنین ارتباطات HART را ارائه می دهد. در نهایت، این تطبیق پذیری ارتباطات می تواند گسترش سیستم های آینده را نیز تسهیل کند.
مولفه های ماژولار WAGO، بدون برنامه نویسی های گسترده، برنامه ریزان را قادر به تجهیز فرایندهای مختلف در نواحی پرخطر و کم خطر می کنند. اپراتورها همچنین می توانند راهکارهای ویژه ای را با استفاده از یک سیستم اتوماسیون پیاده سازی کنند، مانند اندازه گیری انرژی جزیی و ذخیره همه داده های فرایند. این کار امکان ایجاد یک سیستم مونیتورینگ و مدیریت هدفمند را میسر میسازد که مقادیر پیشین را نشان می دهد. بعلاوه، سیستم I/O ساخت WAGO کتابخانه های عملیاتی را برای سیستم های آب و پردازش، بدون ایجاد هزینه ای، ارائه می دهد، و این هم به نفع مهندس فرایند است و هم به نفع برنامه نویس.
