ایمنی داخلی در مناطق با خطر انفجار

ایمنی داخلی در مناطق با خطر انفجار

ایمنی داخلی در مناطق با خطر انفجار

WAGO با سری محصولات 750 XTR خود از سال 2014 راه حلی را ارائه کرده است که دامنه استفاده از دستگاه ها و سیستم ها را با توجه به شرایط محیطی و عوامل تداخل خارجی گسترش می دهد و در عین حال بالاترین درجه انعطاف پذیری را ارائه می دهد. دمای عملکرد از 40- تا 70 درجه سانتی گراد، ارتعاشات تا 5g یا قابلیت نصب در ارتفاعات تا 5000 متر از سطح دریا: WAGO-I/O-SYSTEM 750 XTR را می توان همواره مد نظر داشت. همچنین سازگاری با EN 60870-2-1 مصونیت در برابر ولتاژهای ضربه و سوئیچینگ را افزایش داده است.

کمپانی WAGO، سری 750 XTR را برای همه مصرفکنندگان توسعه و بهینه سازی کرده است. WAGO با جدیدترین محصول در سری 750 XTR بُعد جدیدی از کاربری را تعریف کرده است. یک چیز مسلم است: ماژول های ورودی/خروجی ذاتا ایمن جدید نه تنها در گرما و سرما کار می کنند، بلکه برای مناطق پرخطر نیز کاربرد دارند.

مزایای XTR-750 به جز انعطاف پذیری

  • محدوده دمایی فوق العاده: -40 درجه سانتی گراد الی +70 درجه سانتی گراد
  • مصونیت فوق العاده در برابر ولتاژهای ضربه ای و تداخل (EN 60870-2-1)
  • مقاومت عالی در برابر لرزش 5g (EN 60068-2-6)
  • مقاومت عالی در برابر شوک دائم تا 25g (IEC 60068-2-27)
  • ایمنی ذاتی فوق العاده (دریافت سیگنال از نواحی با زون 0 و 1)
  • چگالش کوتاه مدت بر اساس 3K7 (EN 60721-3-3)
  • عملکرد صحیح در ارتفاعات تا 5000 متر از سطح دریا
  • تاییدیه ها: UL، ANSI/ISA، ATEX/IECEx، سیستم های دریایی (به عنوان مثال، DNV GL،ABS)
  • محل نصب: مناطق زون 2/22

الزامات سختگیرانه در مورد مهندسین و دستگاه ها

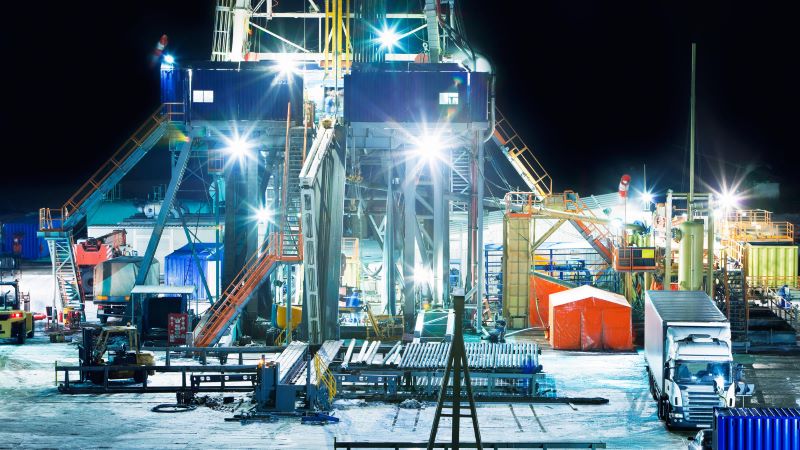

مهندسان به طور مداوم با چالش طراحی دستگاه ها و سیستم‌ها بشکل بصرفه‌ و موثر مواجه هستند تا محصول نهایی را برای بازار جهانی ارائه ‌کنند. خیل عظیم مقررات واردات، استانداردها و دستورالعمل های محلی یک عامل تعیین کننده پیچیده است. شرایط محیطی متفاوت و گاه وخیمی که تجهیزات در آن استفاده می شود نیز به همان اندازه دشوار است. شرایط از دمای متوسط در اروپای مرکزی تا نوسانات شدید دما بین روز و شب در آسیای مرکزی، تا رطوبت بالا در اندونزی، تا خشکی شدید در رشته کوه های آند و زمستان های سرد سیبری متغیر است. سیستم های تلفن همراه نیز باید تا حد امکان طیف وسیعی از برنامه ها را پوشش دهند. یک دکل حفاری ممکن است در نزدیکی سواحل برزیل، در توده های مرتفع در شمال نروژ و کانادا یا در وسط صحرای عربستان مستقر شود. این امر در مورد ابرسازه های عرشه نفتکش ها یا کشتی های باری که روی اقیانوس ها مانور می دهند، صدق می کند.

حداکثر انعطاف پذیری فراتر از مرزهای منطقه

با آخرین نوآوری خود در سری XTR، WAGO سیستمی را ارائه می دهد که می تواند برای سیگنال های مناطق غیر خطرناک و مناطقی که ذاتاً ایمن هستند استفاده شود. WAGO-I/O-SYSTEM 750 XTR را می توان هم در خارج از مناطق خطرناک و هم در منطقه 2/22 در داخل یک تابلو کنترل تایید شده استفاده کرد. همه ماژول ها دارای تاییدیه ATEX/IECEx برای استفاده در Zone 2/22 هستند. علاوه بر سیگنال‌های استاندارد از سنسورها و اکچیوتور‌ها در Zone 2/22، حسگرها و محرک‌های ذاتاً ایمن در مناطق 0/20 و 1/21 نیز می‌توانند از طریق ماژول‌های I/O با بدنه آبی رنگ ادغام شوند. بخش ذاتا ایمن سیستم کنترل باید با ماژول باس Ex-i راه اندازی شود. این ولتاژ ورودی 24 ولت (25-% تا 30+%) را به 24 ولت +/- 0.3 ولت تنظیم می کند و آن را در صورت خرابی به حداکثر 26.8 ولت محدود می کند. بنابراین ماژول از ایجاد جرقه های قابل اشتعال در صورت خرابی جلوگیری می کند.

ماژول I/O مناسب برای هر دستگاه

برای محافظت در برابر تداخل احتمالی از منطقه ناایمن، سیستم کنترل و منبع تغذیه Ex i در قاب پهنتری نصب شده اند که فاصله ایمن 50 میلیمتر را ایجاد می کند. ماژول‌های باریک 12 یا 24 میلی‌متری برای سیگنال‌های ورودی و خروجی دیجیتال و آنالوگ اندازه‌گیری دما از طریق حسگرهای مقاومت و پتانسیومترها یا سیگنال‌های شمارنده در سمت راست منبع تغذیه Ex i متصل می‌شوند. بسته به ماژول حداکثر هشت کانال در دسترس است. حداکثر سه متغیر ثانویه را می توان از طریق پروتکل HART، علاوه بر متغیرهای اصلی، از طریق یکی از ماژول های ورودی آنالوگ 2 کاناله (750-484/040-000) خواند. این می تواند به حذف نقاط اندازه گیری اضافی در طرح بندی های مربوطه کمک کند. مانند لیمیت سوئیچ های شیرها (باز/بسته) و یا سوئیچهای مغناطیسی پروکسی و انعکاس آنها در موقعیت دریچه تنظیم کننده باشد، سری 750 XTR ماژول 1/0 ذاتا ایمنی مناسب را برای هر دستگاه ارائه می دهد.

کنترل کننده 750 XTR

بسیار مقاوم در برابر دما، ایمن در برابر ولتاژهای ضربه و سوئیچینگ و همچنین ضد لرزش: کنترلر 750 XTR WAGO راه حلی قوی برای کارهای کنترلی کوچک است.

ویژگی های فوق العاده برای کاربرد در مناطق پرخطر

XTR در نام ماژول مخفف محیط های “فوق العاده” است. محدوده دمای مجاز محیط از 40- درجه سانتیگراد تا 70 درجه سانتیگراد، ماژولها را قادر می سازد تا در هر منطقه آب و هوایی بدون نیاز به محافظت اضافی و نیاز به تهویه هوا استفاده شوند. مصونیت ماژول در برابر ولتاژهای ضربه ای و تداخل حتی به آن اجازه می دهد در سیستم های ولتاژ متوسط نیز استفاده شود. علاوه بر این، به دلیل مقاومت شدید در برابر لرزش و ضربه، ماژول های XTR حتی الزامات وسایل نقلیه ریلی را برآورده می کنند و برای نصب بر روی موتورهای دیزل دریایی نیز مناسب هستند. تمام بوردهای مدار با لاک محافظ پوشانده شده اند تا از تجهیزات الکترونیکی و مسیرهای هدایت کننده روی بورد در برابر اتصال کوتاه مدت محافظت کنند.

750 XTR: همه کاره، آماده برای آینده و قابل اعتماد

این ترکیب شرایط ایمن و مقاومت در برابر شرایط سخت محیطی باعث می‌شود WAGO-I/O-SYSTEM 750 XTR برای سیستم‌های صنعت نفت و گاز در بخش بالادستی (استخراج، فرآوری) و بخش پایین دستی (حمل و نقل، پالایش) یا سیستم‌های خارجی در معرض دمای شدید ارزشمند باشد. WAGO-I/O-SYSTEM 750 XTR نه تنها به عنوان یک سیستم از راه دور I/O عمل می کند، بلکه یک سیستم کنترل همه کاره، آینده نگر و قابل اعتماد را با کنترل کننده های PFC با کارایی بالا ارائه می دهد.

افزایش کارایی و به حداقل رساندن هزینه

WAGO-1/O-SYSTEM 750 XTR توسعه مفاهیم خودکارسازی بهینه سازی شده و قابل اجرا فراگیر برای سیستمها و دستگاهها را آسان می کند. این امر امکان کاهش اندازه سیستم های تهویه مطبوع و یا حذف آنها و کاهش هزینه حفاظت از اضافه ولتاژ را فراهم می کند. هزینه های سازنده مربوط به پشتیبانی محصول و هزینه های نگهداری و ذخیره سازی را نیز برای مشتری نهایی به حداقل می رسد. بنابراین تولیدکنندگان و اپراتورها از مزایای متعددی بهره مند می شوند.

منبع: مقالات سایت wago.com
