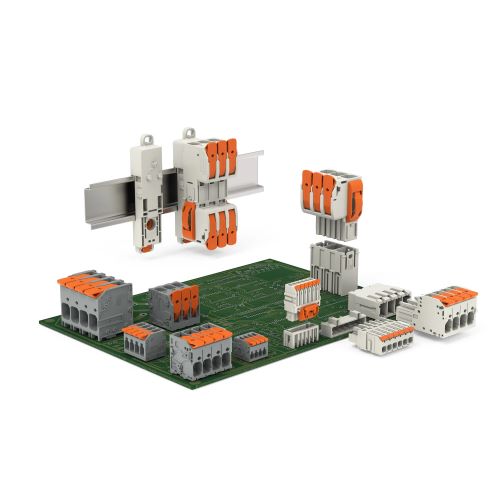

کانکتورهای Pluggable PCB و ترمینال PCB

کانکتورهای Pluggable PCB و ترمینال PCB

کانکتورهای Pluggable PCB و ترمینال PCB

کارکردهای مختلف دارای راهکارهای متفاوتی هستند. به همین منظور، WAGO بزرگترین طیف ترمینال PCB و کانکتورهای Pluggable را ارائه می دهد. بعنوان نمونه، تکنولوژی های مختلف اتصال فشار فنر امکان برطرف کردن چالش ها را درتکنولوژی درایو و کنترلگر یا صنایع نوری ارائه می دهند.

مزایای اتصالات PCB

  • تنوع بسیار
  • کاربرد آسان و ایمن
  • اتصال دائمی و ایمن سیم از طریق تکنولوژی فنری فشاری
  • گونه های CAGE CLAMP® و  PUSH-WIRE® Push-in برای اتصال سریع سیمهای مفتولی و وایرشو زده
  • یکپارچه سازی در فرآیند تولید با محصولات مربوط به reflow soldering و لحیمکاری دستی (THT)

ابزارهای WAGO برای اتصال PCB

ترمینال های PCB و کانکتورهای PCB دارای اهرم

کانکتورهای Pluggable PCB و ترمینال PCB

ترمینال الکتریکی PCB و کانکتورهای Pluggable PCB طوری طراحی شده اند که بوسیله اهرمهای کاربردیشان دامنه وسیعی از نیازهای صنعت الکترونیک را برآورده می سازند، مانند کوچکتر شدن ابعاد ماشین ها، سیستم ها و دستگاه ها و شرایط دشوار کاری. WAGO دامنه گسترده ای از این محصولات را ایجاد نموده، از ترمینال بسیار کامپکت و کوچک و کانکتورهای Pluggable PCB تا محصولاتی برای سایر دستگاه های الکترونیکی. ایجاد اهرم در این ترمینالها باعث می شود سیم کشی میدانی بسیار آسانتر شود. اتصال به این ترمینالها بدون ابزار در موقعیتهای نصبی که فضای محدودی دارند بسیار سودمند هستند. با دیدن وضعیت قرارگیری اهرم وضعیت، میتوان از وصل بودن این ترمینالها اطمینان حاصل کرد. اگر اهرم بالا باشد اتصال باز است؛ و اگر پایین باشد اتصال بسته است.

مزایای ترمینال PCB و کانکتورهای دارای اهرم PCB

  • دامنه کامل محصول از 0.14 تا 25mm2
  • سیم کشی بدون ابزار و با استفاده از اهرم
  • اتصال Push-in CAGE CLAMP®
  • اتصال سیم بصورت های موازی و عمود بر PCB؛ همچنین نقاط تست روی ترمینالها نیز بصورت های موازی و عمود بر ورودی سیم می باشد.

ترمینالهای SMD PCB (بسیار ظریف و کوچک)

کانکتورهای Pluggable PCB و ترمینال PCB

خط تولید ترمینال SMD PCB یک راهکار ایده آل برای مصارف روشنائی LED محور و مصارف صنعتی دیگر است. یکی از مزایای زیادی که در این محصولات پنهان است، اندازه کوچک و طراحی کاربردوست آنهاست.

مزایای ترمینال SMD PCB

  • اتصال Push-In برای سیمهای مفتولی
  • محفظه سفیدرنگ با پهنای خیلی کوچک که منجر به حداقل سازی on-board shadowing می شود
  • بسته بندی روی قرقره و نوار برای یکپارچه سازی کامل در خط مونتاژ اتوماتیک

ترمینال PCB

کانکتورهای Pluggable PCB و ترمینال PCB

کمپانی WAGO دامنه کاملی از ترمینالهای PCB را برای سایز سیمهایی از 0.08 تا 16 mm2 جهت اتصال PCB ها به دستگاه ارائه می کند. با فاصله پین 2.5 تا 20mm، WAGO همان چیزی را در اختیارتان می گذارد که به آن نیاز دارید.

مزایای ترمینال PCB

  • اتصال ساده و ایمن سیمهای مفتولی با Push-in CAGE CLAMP®
  • دامنه گسترده ترمینالهای PCB با سیمگیر با زاویه ورودی مختلف سیم و انواع مختلف راه اندازی (actuation) برای نیازهای گوناگون
  • ترکیب رنگ سفارشی برای ایجاد اتصالات مشخص و واضح
  • یکپارچه سازی ساده در فرآیند تولید با محصولاتی برای فرآیند های مختلف لحیم کاری
  • انواع مختلف در دسترس برای اتصال از طریق پانل

کانکتورهای Pluggable PCB

کانکتورهای Pluggable PCB و ترمینال PCB

با دامنه گسترده کانکتورهای Pluggable برند WAGO، همیشه راهکار مناسب را برای کارکرد مورد نظر خودتان پیدا کنید. کانکتور Pluggable PCB ساخت WAGO برای کنداکتورهای 0.08 تا 10mm2 در دسترس هستند و همه نیازهای شما را جهت سیم کشی سیستمی یکپارچه و کامل فراهم می کنند.

مزایای کانکتورهای Pluggable PCB

  • سیستم های اتصال Pluggable PCB برای حوزه های مختلف و انواع نیازها مناسب­سازی شده است
  • دامنه گسترده کانکتورهای درون این سیستم برای کارکردهای گوناگون
  • تکنولوژی اتصال سریع فشار فنر، بدون ارتعاش و بدون نیاز به تعمیر و نگهداری
  • فضای پین از 2.5 تا 62 mm با ظرفیت حمل جریان تا 41A
  • کانکتورهایPluggable PCB برای پین های لحیمی جداگانه و نوارهای پین لحیم
  • انواع کانکتور پانلی

 picoMAX® : سیستم اتصال pluggable

کانکتورهای Pluggable PCB و ترمینال PCB

یک فنر فولادی Cr-Ni  با اعمال نیروی تماسی: این اصل باعث کوچکتر شدن کانکتورهای  picoMAX® به میزان 30% نسبت به سیستم های اتصال دیگر می شود.

مزایای picoMAX

  • طراحی جمع و جور: کاهش فضا تا 30%
  • سیستم تماسی بسیار ساده
  • طراحی ویژه، تکنولوژی اتصال نوآورانه فشار فنر و مواد عایق بکار رفته، قابلیت اطمینان بالایی را برای اتصال ایجاد می کنند حتی در دماهای بالای هوای محیط
  • مقاومت ارتعاش بالا تا 20g برای اتصالات کابل به بورد بواسطه مهارهای یکپارچه و یک کانکتور مادگی که بطور کامل در سر نری جای گرفته است
  • تست پربازده کانکتورها از طریق اسلات تست موازی با ورودی کانکتور

آسان صنعت نمایندگی WAGO آماده ارائه خدمات به مردم عزیز ایران می باشد.

برگرفته از:https://www.wago.com/global/electrical-interconnections/discover-pcb-connection
