ترمینال ریلی با اتصال جدا شونده کشوئی

ترمینال ریلی با اتصال جدا شونده کشوئی

ترمینال ریلی با اتصال جدا شونده کشوئی

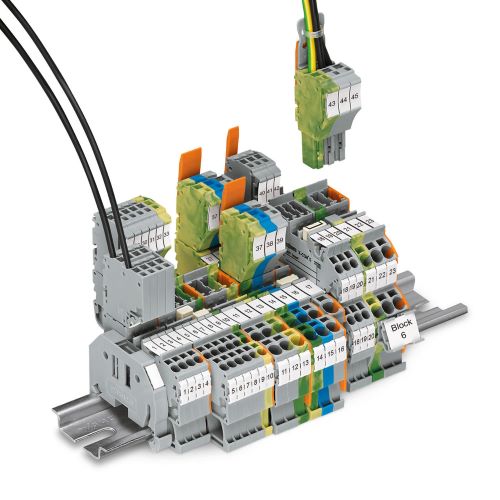

WAGO’s X-COM®-SYSTEM و X-COM®S-SYSTEM و X-COM®S-SYSTEM-MINI

این سری ترمینالها اساسأ در تابلوی کنترل و عمدتأ در سیستم ترمینالهای ریلی مورد استفاده قرار می گیرند. ترمینال ریلی با کانکتورهای نری و مادگی ترکیب شده اند. این سیستم، سیم کشی سیستمی را برای صرفه جویی در زمان و هزینه در هنگام تولید، مونتاژ، عملیات و تعمیر و نگهداری امکان پذیر میکند.

مزایا:

  • مدلهای چند پینه از پیش مونتاژ شده و محافظت در برابر جفت­شدگی ناجور (mismatching) منجر به صرفه جویی در زمان و هزینه می شوند
  • محصولات از پیش سیم کشی شده می توانند قبل از نصب، تست شوند
  • می توانند بسرعت و بشکل قابل اطمینان جایگذاری شوند

X-COM®-SYSTEM

تنوع محصولات در تولید X-COM®-SYSTEM زیاد است. علاوه بر ترمینال ریلی این سیستم همچنین در برگیرنده مولفه هایی برای PCBها، کابل های سیار (flying leads)، و قابلیت نصب روی دیواره های پانل و داخل پانل است. استفاده از تکنولوژیCAGE CLAMP® که میلیونها بار آزمایش شده است، ایجاد اتصالات قابل اطمینان برای همه حوزه های کاربردی این محصول را را امکان پذیر می سازد.

ترمینال ریلی با اتصال جدا شونده کشوئی

مزایا:

  • پیشگیری از خطا: 100% محافظت در برابر عدم جفت­شدگی با استفاده از تعداد پلها و کد گذاریه
  • محافظت مکانیکی از طریق اهرم های قفل شونده
  • تست آسان از طریق اسلات های تست برای پلاگ های آزمایشی در کانکتورهای مادگی و ترمینال حامل
  • استفاده از جامپر برای پلاگ های مادگی ساده و ترمینال حامل، حتی پس از خارج کردن پلاگ اتصالات بدون تغییر باقی میمانند
  • 500 V/32 A می تواند یک گزینه مقرون به صرفه نسبت به کانکتورهای صنعتی باشد

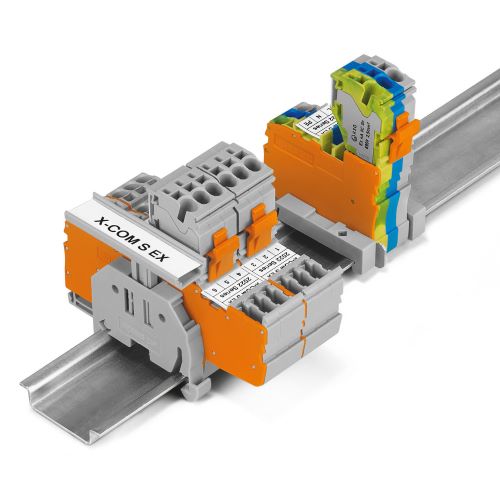

X-COM®S-SYSTEM

X-COM®S-SYSTEM در دو پهنای متفاوت برای ترمینال در دسترس است: 3.5 mm/0.138 inch (سری 2020) و 5.2 mm/0.205 inch (سری 2022) این سیستم با ترمینال ریلی TOPJOB® S و دامنه وسیع ابزارهای جانبی آنها سازگار است.

ترمینال ریلی با اتصال جدا شونده کشوئی



مزایا:

  • اتصال کانکتور تا 5mm2 (16AWG) در عرض ترمینال 3.5mm و تا 4mm2 (12AWG) با عرض 5.2mm
  • سیم کشی سریع از طریق اتصال Push-in CAGE CLAMP® سیم مفتولی یا رشته ای وایرشو دار
  • جلوگیری از جفت­شدگی ناجور با کدگذاری گروهی و تعداد پل روبروی هم
  • محکم کردن کانکتورهای مادگی از طریق اهرم های قفل شونده
  • ایجاد پتانسیل مشترک با جمپرهای گوناگون (مثلأ جمپرهای مجاور برای commoning پیوسته)
  • اسلات های دوتایی جمپر برای آپشن های مختلف commoning
  • متمایزسازی آسان از طریق نوارهای چندخطی و مارکرهای WMB

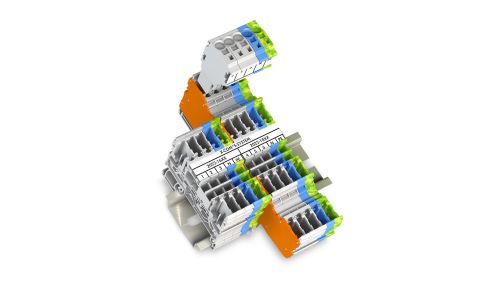

سیم کشی راحت سیستم حتی در نواحی دارای احتمال انفجار

ترمینالهای ریلی سری X-COM®S-SYSTEM دارای پلاگ همچنین دارای تأییدیه مناطق در معرض خطر انفجار و آتش سوزی هستند. این محصولات با کد محافظتی “nA” شناخته می شوند و برای استفاده در دسته نواحی خطرناک شماره 2 (Zone 2) تأیید شده اند.

ترمینال ریلی با اتصال جدا شونده کشوئی

مزایا:

  • جایگذاری سریع و قابل اطمینان در مناطق پرخطر (مثل پلتفرم­های دریایی) محافظت 100% در برابر جفت شدگی ناجور و برخورد (ضربه)
  • اهرم های قفل شونده کوتاه که منجر به افزایش ایمنی از طریق ممانعت در برابر قطع ناگهانی می شوند
  • X-COM®S-SYSTEM برای مناطق با خطر انفجار و آتش سوزی طراحی شده و با اندازه سیم حداکثر 4mm­­­­­­­­2 (12AWG) و جریان نامی تا 20 A تأیید شده اند

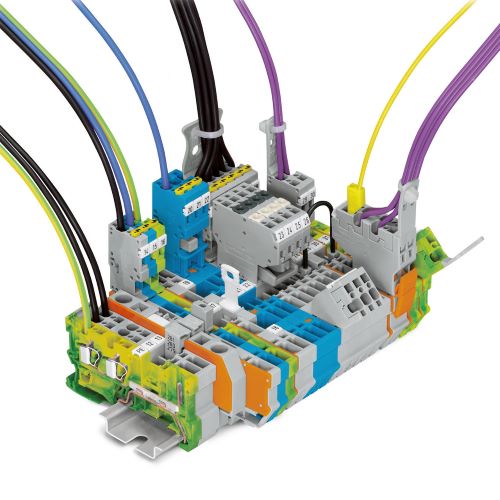

X-COM®S-SYSTEM WAGO با ورودی ها و خروجی های پلاگ

WAGO به گروه ترمینال ریلی جدا شونده X-COM®S-SYSTEM یک مدل جدید اضافه کرده است که امکان اتصال پلاگهای ورودی و خروجی را میدهد. یک ترمینال در میان کانکتورها وجود دارد که همه مزایای ترمینال ریلی جدا شونده X-COM®S-SYSTEM  ساخت این شرکت را می دهد. این ابزار مدولار جداشونده می تواند تا حد زیادی در زمان صرفه جویی نماید.

ترمینال ریلی با اتصال جدا شونده کشوئی

مزایا:

  • قابلیت اتصال جدا شونده کشوئی: مهارهای کابل های از پیش اتصال داده شده می توانند صرفه جویی زیادی در زمان کنند و از خطاها پیشگیری نمایند و هزینه ها را به حداقل برسانند.
  • قابلیت کدگذاری: کدگذاری می تواند از جفت شدگی ناجور کانکتورهای مادگی با تعداد قطب های یکسان جلوگیری کند
  • محافظت در برابر برخوردهای ناگهانی: حتی در صورت قطعی، محافظت ایمن از بخش های فعال تضمین شده است.

ابزارهای جانبی سازگار: استفاده از ابزارهای جانبی مشابه سیستم ترمینال ریلی TOPJOB® S

آسان صنعت نمایندگی WAGO آماده ارائه خدمات به مردم عزیز ایران می باشد.

برگرفته از:https://www.wago.com/global/electrical-interconnections/discover-rail-mount-terminal-blocks/pluggable-rail-mount-terminal-blocks
