زمان کمتر، تلاش کمتر و بازدهی بالاتر برای تولید تابلوی کنترل

زمان کمتر، تلاش کمتر و بازدهی بالاتر برای تولید تابلوی کنترل

زمان کمتر، تلاش کمتر و بازدهی بالاتر برای تولید تابلوی کنترل

چگونه ابزارهای حرفه ای می توانند تولید تابلو کنترل را ساده کنند؟

فرآیندهای دیجیتالی و اتوماتیک بیش از پیش فعالیت روزمره تولید تابلو کنترل را تشکیل می دهند. تمام مراحل کار برای افزایش کارایی و بهینه سازی فرآیندها طراحی شده است. با این حال، با وجود این همه دیجیتالی شدن، بخش زیادی از ساخت تابلو کنترل همچنان شامل مونتاژ دستی است! این واقعیت که بیش از 70 درصد از کار نصب به فعالیت دستی متکی است، اهمیت بیشتری را برای بهینه سازی سیم کشی و جایگذاری قطعات مکانیکی ایجاد می کند. هر جا که نیاز به لخت کردن سیم، پرس کردن و اندازه‌گیری کابل‌ها و سیم‌ها باشد، ابزارهای ارگونومیک باکیفیت، صرفه جویی زمانی قابل توجهی را نشان می‌دهند و فرآیندهای کاری را کارآمدتر می‌کنند. ابزارهای حرفه ای WAGO نه تنها به کاهش عیوب کمک می کنند بلکه کار را سریعتر و آسان تر می کنند!

مزایای اصلی ابزارهای WAGO

  • عملیات ساده، دقیق و ایمن
  • صرفه جویی در زمان و امنیت فرآیند
  • اقتصادی بودن و سازگاری با محیط زیست

لخت کردن کابل

جدا کردن سریع و ایمن روکش کابل یکی از مهمترین وظایف در نصب کابین است. پوشش نیترید تیتانیوم برای نواحی کم سایش و غیر لغزنده برای اصطکاک و ایمنی بیشتر از جمله مزایای ارائه شده توسط سیم‌لخت‌کن های حرفه ای WAGO است.

زمان کمتر، تلاش کمتر و بازدهی بالاتر برای تولید تابلوی کنترل

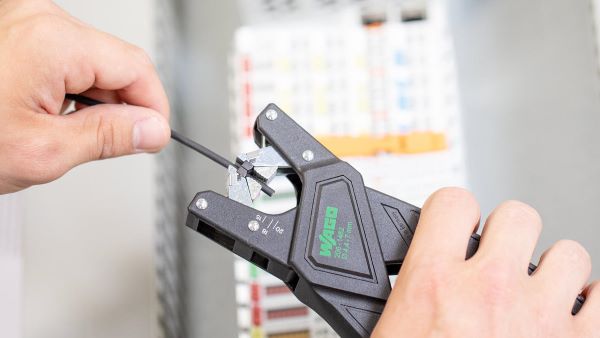

انبردست سیم‌لخت‌کن برای کابل های کنترل و سنسور

  • برداشتن سریع عایق روی خطوط سنسور/کنترل بدون آسیب به رشته ها
  • بدون نیاز به تنظیم قطر کابل
  • جداسازی آسان حتی در طول های بیشتر
  • عمر طولانی به لطف تیغه های برش قابل تعویض
  • برای کابل‌های سنسور/اکچویتور، کابل‌های TPE-U بسیار انعطاف‌پذیر، کابل‌های PUR، کابل‌های PUR/PVC، کابل‌های PVC، کابل‌های محافظ و بدون محافظ، کابل‌های چند رشته ای

زمان کمتر، تلاش کمتر و بازدهی بالاتر برای تولید تابلوی کنترل

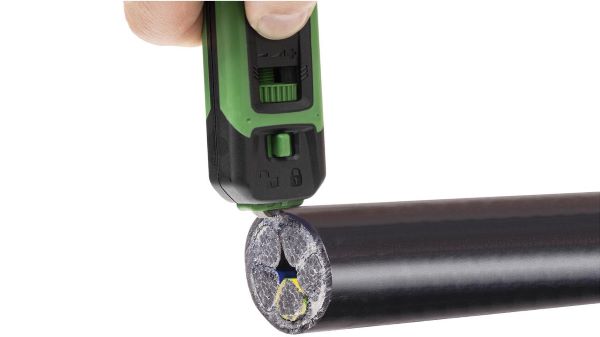

چاقوهای کابلی

  • 5 براکت کابل قابل تعویض: یک ابزار برای طیف وسیعی از قطرها (4-70 میلی متر / 12-2/0 AWG)
  • بازوی گیره و پنجره مشاهده برش گرد دقیق
  • هندلینگ ارگونومیک با دستگیره دو-بخشی
  • نداشتن تیغه لخت به معنای سطح ایمنی بالا در حین و بعد از کار است (بسته ها، جعبه ابزار)
  • تنظیمات متغیر کابل و تیغه قلاب برای انواع مختلف کابل

زمان کمتر، تلاش کمتر و بازدهی بالاتر برای تولید تابلوی کنترل

سیم‌لخت‌کن سوکتی

  • طراحی بسیار خوب و بهبود انتقال نیرو، برداشتن عایق در جعبه های توزیع عمق دار را ساده می کند و خطر آسیب را به حداقل می رساند
  • همه کابل‌های گرد استاندارد را لخت می‌کند: قطر 8 تا 13 میلی‌متر (1–3/0 AWG) به عنوان مثال، NYM 3 x 1.5 میلی‌متر (0.06 اینچ) تا NYM 5 x 2.5 میلی‌متر (0.098 اینچ) (فاقد پی وی سی و هالوژن ) کابل های گراند تا 5×1.5 میلی متر (0.06 اینچ).
  • طراحی جدید چهار تیغه ای امکان برش دقیق را با تلاش کمتر فراهم می کند
  • مقیاس طول یکپارچه (داخلی) برای جداسازی دقیق کابل
  • بدون نیاز به تنظیم دستی عمق برش (بنابراین بدون آسیب به رشته های هادی سیم انجام می شود)!

زمان کمتر، تلاش کمتر و بازدهی بالاتر برای تولید تابلوی کنترل

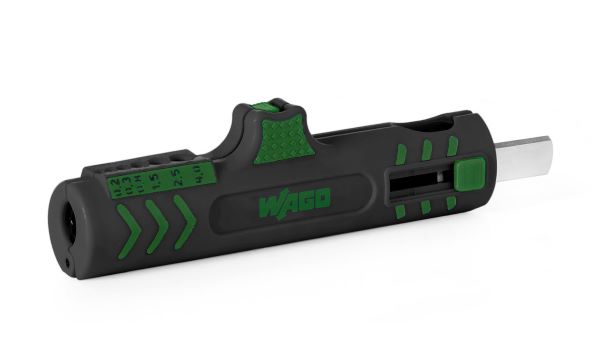

سیم‌لخت‌کن یونیورسال

  • هادی کابل ساده برای برش طولی سریع و آسان – به ویژه برای کنداکتورهای فاقد هالوژن مناسب است
  • تیغه مشخص برای لخت کردن سیم‌های 0.2 تا 4.0 میلی‌متر مربع (24-12 AWG)
  • چاقوی یونیورسال با دستگیره فشاری قفل شونده برای ایمنی در حین کار
  • همه کابل‌های گرد استاندارد را لخت می‌کند: 8 تا 13 میلی‌متر (1-3/0 AWG) به عنوان مثال، NYM 3 x 1.5 میلی‌متر (0.06 اینچ) تا NYM 5 x 2.5 میلی‌متر (0.098 اینچ) (فاقد PVC و هالوژن)؛ کابل های گراند تا 5×1.5 میلی متر (0.06 اینچ).
  • طراحی جدید چهار تیغه دقیق ترین برش را با تلاش کمتر به شما می دهد.

زمان کمتر، تلاش کمتر و بازدهی بالاتر برای تولید تابلوی کنترل

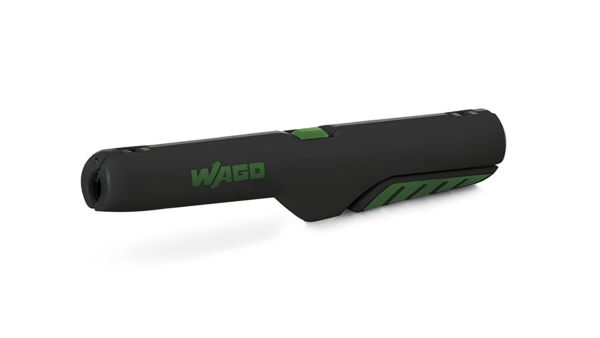

سیم­لخت­کن برای کابل دیتا

  • لخت کردن سریعتر و آسان تر کابل. به ویژه برای کابل های دیتا عایق شده با PVC نازک (مانند کابل های جفت پیچ خورده 5، 6، 7 و 8)
  • یک طرف برای لخت کردن عایق بیرونی و طرف دیگر برای لخت کردن محافظ فویل
  • مقیاس طول داخلی یکپارچه، جداسازی دقیق عایق را امکان پذیر می کند.
  • طراحی جدید دو تیغه ای امکان برش دقیق را با تلاش کمتر فراهم می کند.
  • نیازی به تنظیم عمق برش تا قطر مربوطه نیست – تیغه های مخصوص تنظیم شده به شکل تمیزی از عایق بیرونی بریده شده و محافظ فویل را نیز به دقت می گیرند و جدا می کنند.

زمان کمتر، تلاش کمتر و بازدهی بالاتر برای تولید تابلوی کنترل

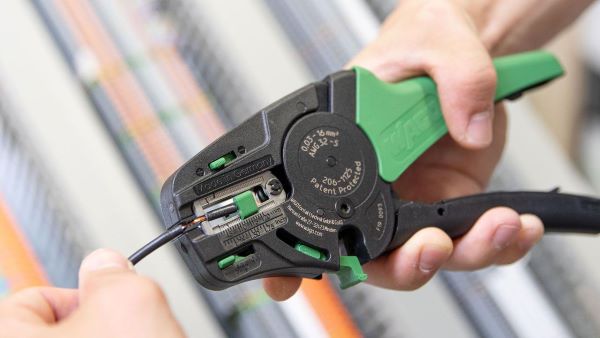

لخت کردن سیم

سیم­لخت­کن کوییک استریپ Vario (206-1125) برای کنداکتورهای از 0.03 تا 16 میلی متر مربع (32-5 AWG) طراحی شده است.

  • سیم­لخت­کن اتوماتیک با عملکرد برش یکپارچه، لخت کردن سریع و صاف کنداکتور را برای طیف وسیعی از مقاطع عرضی از 0.03 تا 16 میلی متر مربع (32-5 AWG) امکان پذیر می کند.
  • لخت کردن جزئی قابل تنظیم – از آنجایی که بخشی از عایق بریده شده در انتهای کنداکتور باقی می ماند، هیچ چیز دیگری برای محافظت از اتصال مورد نیاز نیست و این قسمت را می توان به راحتی قبل از اتصال نهایی جدا کرد.
  • هنگامی که کنداکتور به بلوک ترمینال ریلی کمپانی WAGO با فناوری اتصال فشار فنر متصل می شود، نیازی به فرول نیست.
  • تنظیم دقیق برای حذف عایق نازک و ضخیم
  • تیغه های جایگزین (تیغه های استاندارد/V/بیضی) را می توان در محفظه مخصوص در قسمت دسته نگهداری کرد.

زمان کمتر، تلاش کمتر و بازدهی بالاتر برای تولید تابلوی کنترل

سوکت زدن

ابزارهای سوکت زن مانند 16 و Variocrimp 4 مجموعه ابزارهای WAGO را کامل می کنند (206-1204 و 206-1216).

  • تنظیم خودکار سطح مقطع کنداکتور
  • با یک فرم چین دار مربعی، موقعیت کنداکتور برای اتصال یا قطع شدن در نقطه گیره نیازی به پیچش سخت ندارد.
  • فک های انبر پس از برش عایق به طور خودکار باز می شوند.
  • قرار دادن کنداکتور و فرول از هر دو طرف امکان پذیر است (برای چپ دست ها و راست دست ها).
  • سوکت زدن بشکل درزگیری شده، اتصالات ایمن را تضمین می کند.

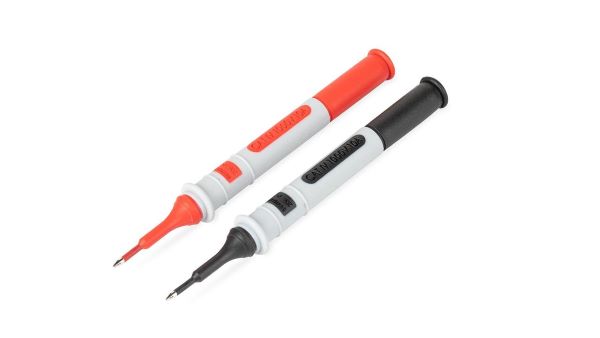

پروب های آزمایشی مطابق با استانداردها – ایمن، انعطاف پذیر، دقیق!

به دلیل عایق بندی هادی، پروب های آزمایشی معمولی را نمی توان همیشه در اسلات تست بلوک ترمینال ریلی قرار داد. برای اندازه‌گیری جریان و ولتاژ در بلوک‌های ترمینال فشرده، برق‌کارها به آداپتورهای مناسب برای رسیدن به اسلات‌های آزمایشی باریک با ابزار اندازه‌گیری نیاز داشتند. کمپانی واگو اکنون راه حل مناسب را ارائه می دهد: پروب های آزمایشی بهینه با قطر 2 میلی متر که اندازه گیری مستقیم و مطابق با استانداردها را در برنامه های CAT III و CAT IV – بدون آداپتور اضافی امکان پذیر می کند.

  • اندازه گیری جریان و ولتاژ بدون آداپتور – با پروب آزمایشی توسعه یافته ویژه، آداپتورهای دوشاخه آزمایشی دیگر ضروری نیستند.
  • پروب های آزمایشی قابل جابجایی مخصوصاً کوچک، جریان تا 10 آمپر را اندازه گیری می کنند.

زمان کمتر، تلاش کمتر و بازدهی بالاتر برای تولید تابلوی کنترل

ابزارها و دیگر تجهیزات ساخته شده توسط کمپانی WAGO را میتوانید از فروشگاه و سایت اینترنتی asan-sanat.com درخواست و تهیه فرمائید.

منبع: مقالات سایت WAGO.com
ترجمه و ویرایش: آسان صنعت
