تکنولوژی اتصال نوآورانه

حداقل سازی هزینه ها و حداکثرسازی ایمنی با استفاده از ترمینالهای دارای تکنولوژی WAGO CAGE CLAMP

WAGO بعنوان شرکت پیشگام در جهان در حوزه تکنولوژی اتصال فشار فنر، یک سیستم اتصال بی نقص را برای تأمین نیازهای خاص ارائه کرده است.

کمپانی واگو در سال 1951 مفهوم استفاده از فشار فنر را بجای پیچ برای اتصال سیمها پیاده سازی کرد. “کانکتور WAGO” اولین کانکتور PUSH WIRE در جهان برای استفاده در تابلوهای برق بود. با اختراع CAGE CLAMP، ما استانداردهای نوینی را ارائه داده ایم که بطور پیوسته در حال گسترش و بهینه سازی هستند. با استفاده از تکنولوژی اتصال WAGO، می توان اتصال های ضد لرزش، سریع، و بدون نیاز به تعمیر و نگهداری را بوجود آورد.

مزایا:

• زمان کوتاهتر سیم کشی برای کاهش هزینه های نیروی کار
• راه اندازی سریعتر برای کاهش هزینه های اولیه و اتصالات بدون نیاز به تعمیر و نگهداری برای صرفه جویی بلند مدت
• تکنولوژی اتصال فشار فنر بدون نیاز به تعمیر و نگهداری: قابلیت اطمینان تجهیزات و زمان کارکرد بیشتر سیستم
• طراحی مستحکم: محصولات دارای تکنولوژی CAGE CLAMP می توانند در محیط های سخت نیز مورد استفاده قرار بگیرند.

کاربرد جهانی با بیش از میلیاردها بار استفاده

سیستم اتصال جهانی اختراع شده در سال 1977 بعنوان CAGE CLAMP شناخته می شود و یک استاندارد فنی برای تکنولوژی های اتصالات الکتریکی بشمار می رود.

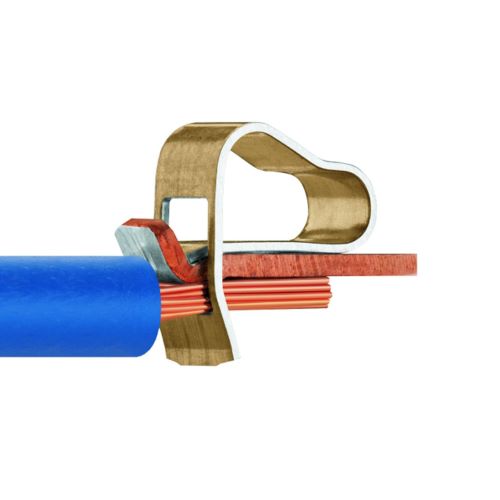

همه اطلاعات CAGE CLAMP در یک نگاه

• نقطه اتصال سیمهای مفتولی، افشان و رشته ای نرم از 0.08 تاmm² 35 (28-2 AWG). CAGE CLAMP و حامل جریان مجموعأ یک واحد گیره فنری را بطور کامل را تشکیل می دهند.
• CAGE CLAMP از فنر فولادی نیکل کروم با کیفیت ساخته شده است.
• حامل جریان از مس الکترولیتی با سطح قلع اندود ساخته می شود.

نحوه اتصال CAGE CLAMP

برای همه انواع اتصال

1. گیره را باز کنید
2. سیم یا هادی را وارد کنید
3. گیره را رها کنید و تمام!

اتصال فشاری

اتصال فشاری CAGE CLAMP یک تکنولوژی اتصال عمومی برای همه نوع سیم است که بسادگی می تواند اتصالات فشاری مناسبی را در اختیار مصرف کننده قرار دهد.

مشخصات و اطلاعات اتصال فشاری CAGE CLAMP در یک نگاه:

• نقطه اتصال سیمهای مفتولی، رشته ای و افشان نرم از 0.14 تاmm² 25 (24-4 AWG).
• اتصال سیمهای خشک از طریق وارد کردن آن ها به داخل محفظه بدون نیاز به ابزار.

نحوه اتصال Push in CAGE CLAMP

این نوع اتصال امکان وصل کردن هادیها را به دو روش می دهد:

1. اتصال عمومی تمامی انواع هادیها: برای ترمینالهای تا سایز 16 بوسیله پیچگوشتی دهانه محفظه سیمگیر را باز کنید، هادی را داخل بگذارید، ابزار را بردارید، به همین سادگی اتصال شما بصورت بسیار مطمئن، ایمن و محکم برقرار و تمام است.
2. اتصال فشاری (push in): فقط کافیست یک هادی را در محفظه سیمگیر فشار دهید و به همین سادگی اتصال شما بصورت بسیار مطمئن، ایمن و محکم برقرار و تمام است.

هادی های مفتولی یا تک رشته، رشته ای افشان ساده یا افشان نرم را بصورت فرول شده (وایرشو خورده) می توان صرفأ با وارد کردن و فشردن آنها و بدون نیاز به هیچ گونه ابزار متصل کرد. جهت جدا کردن اتصال هادیها همیشه ابزار پیچگوشتی مورد نیاز است.

سریعترین تکنولوژی اتصال

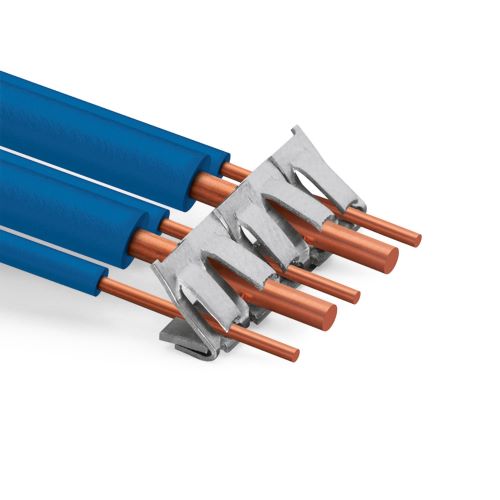

سیستم اتصال PUSH WIRE متناسب برای از هادیهای مفتولی بوده و از نیروی فشار برای ورود و اتصال استفاده می کند. سیستم PUSH WIRE معمولا برای ترمینال های کوچک و در جعبه تقسیمها بکار گرفته می شود.

مشخصات و اطلاعات PUSH WIRE در یک نگاه

• اتصال انواع هادیها (مفتولی و رشته ای)
• از سختی سر سیم برای تأمین نیروی لازم جهت ورود به محفظه سیمگیر استفاده می شود.
• هر هادی در یک محفظه سیمگیر جداگانه متصل می شود.
• ورودی قیفی شکل در محفظه سیمگیر جهت ورود سیم از اتصال چندین سیم در یک محفظه جلوگیری می کند.

نحوه اتصال PUSH WIRE

1. وارد کردن سیمهای مفتولی و یا رشته ای وایرشو خورده با استفاده از ابزارهای مختلف
2. جداکردن سیمها از طریق تاباندن و کشیدن همزمان آن

اتصال عمومی برای کابلهای با سطح مقطع بزرگ

سیستم اتصال گیره پیچی POWER CAGE CLAMP می تواند بهترین نیروی لازم را برای سطح مقطع های بزرگ سیم یا کابلها از سایز 10 الی 185 میلیمتر مربع را ارائه دهد.

مشخصات و اطلاعات POWER CAGE CLAMP  در یک نگاه

• دامنه سیمگیرها از سایز 10 تا mm²185
• باز کردن محفظه سیمگیر با استفاده از آچار آلن با دسته T
• ضامن قفل کننده سیمگیر که برای باز نگه داشتن محفظه و راحتی کار اوپراتور مورد نیاز است و بستن کابل یا سیم را برای اوپراتور ایده آل و بطور صحیح قابل انجام میکند (بخصوص برای سیم کشی مدارات سه فاز و توزیع نیرو)

نحوه اتصال POWER CAGE CLAMP

1. برای باز کردن گیره، آچار T را وارد کنید و آن را خلاف جهت عقربه های ساعت بچرخانید تا متوقف شود
2. در ادامه، کلید قفل کننده نارنجی (ضامن قفل) را فشار دهید، در این زمان دهانه سیمگیر باز میماند و آماده استفاده می گردد.
3. سیم یا کابل لخت شده را وارد محفظه سیمگیر کنید تا جائی که به انتها برسد
4. آچار T را وارد کنید و یک چرخش کوتاه خلاف جهت عقربه های ساعت می تواند گیره را ببندد و کنداکتور را محکم نگه دارد.

تمامی ترمینال الکتریکی های معرفی شده در بالا بصورت موجود و قابل تهیه از فروشگاه آسان صنعت می باشند. تعدادی از کدهای کالاها را در زیر جهت آشنائی و چک کردن می آوریم:

285-135

285-150

285-195

285-1185

2002-1201

2004-1201

2006-1201

2010-1201

2016-1201

آسان صنعت نمایندگی WAGO آماده ارائه خدمات به مردم عزیز ایران می باشد.
